Самоходные установки на базе танка Т-34

Приложение к журналу «МОДЕЛИСТ-КОНСТРУКТОР»

Обложка: 1 — 4-я стр. — рис. М. Дмитриева.

Список сокращений

АНИОП — Артиллерийский научно-испытательный опытный полигон;

ГАУ—Главное артиллерийское управление;

ГБТУ — Главное бронетанковое управление;

ГКО — Государственный Комитет Обороны;

иптап — истребительно-противотанковый артиллерийский полк;

иптабр — истребительно-противотанковая артиллерийская бригада;

НКВ — Народный комиссариат вооружения;

НКТП — Народный комиссариат танковой промышленности;

сабр — самоходно-артиллерийская бригада;

сап — самоходно-артиллерийский полк;

сд — стрелковая дивизия;

ск — стрелковый корпус;

тбр — танковая бригада;

тк — танковый корпус;

ТТТ — тактико-технические требования;

ЦАКБ— Центральное артиллерийское конструкторское бюро.

Чертежи и схемы выполнены В. Мальгиновым, а также заимствованы из изданий, полные выходные данные которых приведены в списке литературы.


История создания
Самоходные установки на базе танка Т-34

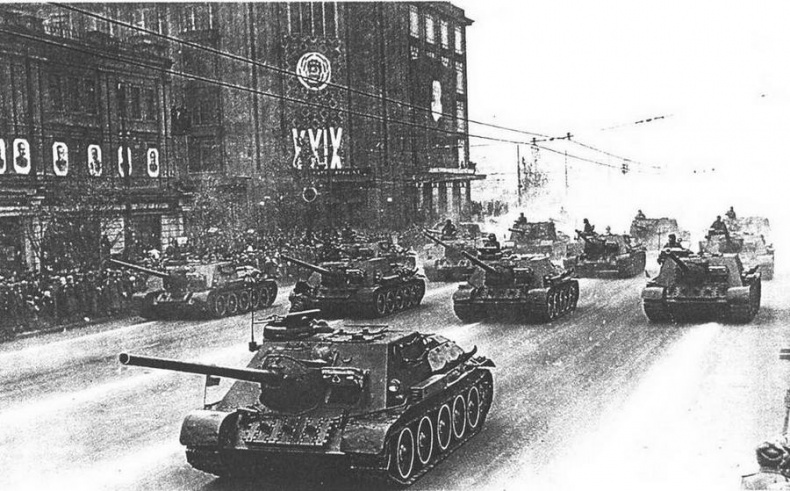

СУ-100 на Крещатике. Военный парад в Киеве 7 ноября 1949 года.


СУ-122

Первые полтора года Великой Отечественной войны Красная Армия вела боевые действия, практически не имея в своем составе самоходной артиллерии. Немногочисленные довоенные образцы оказались быстро уничтожены, а наспех построенные в 1941 году ЗИС-ЗО создавались без учета и анализа реальных потребностей войск. В то же время гитлеровский вермахт располагал значительным числом разнообразных самоходно-артиллерийских установок, выпуск которых постоянно увеличивался.

Ситуация начала изменяться только в середине 1942 года. Состоявшийся 15 апреля того же года пленум Артиллерийского комитета ГАУ с участием представителей от промышленности и войск, а также Народного комиссариата вооружения признал желательным создание как самоходно-артиллерийских установок поддержки пехоты с 76-мм пушкой ЗИС-З и 122-мм гаубицей М-30, так и самоходных истребителей дотов со 152-мм пушкой-гаубицей МЛ-20. Для борьбы с воздушными целями предлагалось сконструировать 37-мм зенитную автоматическую самоходную пушку. В основном решение пленума сводилось к созданию такой системы артиллерийского вооружения, которая обеспечила бы поддержку и сопровождение наступающей пехоты и танков огнем орудий, способных в любых условиях боя и на всех его этапах следовать в боевых порядках войск и непрерывно вести эффективный огонь. Решение пленума было одобрено Государственным Комитетом Обороны.

Летом 1942 года в конструкторском отделе Уралмашзавода инженерами Н.В.Куриным и Г.Ф.Ксюниным был разработан инициативный проект средней самоходной артустановки У-34, с использованием в качестве базы танка Т-34 и его вооружения.

У-34 сохранила от танка ходовую часть, основные корпусные элементы и вооружение, но отличалась отсутствием вращающейся башни, несколько увеличенной толщиной брони (в отдельных местах до 60 мм) и отсутствием курсового пулемета. Вместо башни на корпус танка устанавливалась неподвижная броневая рубка, в амбразуре которой орудие могло иметь горизонтальное наведение в секторе 20°, а вертикальное — как у танка.

Масса машины была примерно на 2 т меньше, чем у танка, кроме того, САУ стала на 700 мм ниже. Ее конструкция значительно упростилась из-за отсутствия трудоемких в изготовлении узлов: башни, погона и т.д.

Проект У-34 был одобрен руководством НКТП как основной вариант боевой машины — истребителя танков и огневой поддержки для массового серийного производства. Два первых опытных образца предполагалось изготовить и отправить на испытания к 1 октября 1942 года. Однако уже к концу августа работы над У-34 были остановлены — «Уралмаш» начал спешно готовить выпуск танков Т-34.

Но процесс создания отечественных САУ на этом не прекратился. Уже 19 октября ГКО принял решение № 2429сс об изготовлении артиллерийских самоходов-легких с 37-мм и 76-мм орудиями и средних с 122-мм орудием. Создание опытных образцов средних самоходов возлагалось на два завода: «Уралмаш» и завод № 592 Наркомата вооружения.

Незадолго до этого в июне — августе артиллерийским заводом № 9 в Свердловске (ныне Екатеринбург) был разработан эскизный проект самоходной установки 122-мм гаубицы М-30 на шасси танка Т-34. Полученный при этом опыт позволил составить очень подробные тактико-технические требования на средний артсамоход со 122-мм орудием. Они и были приложены к постановлению ГКО и обязывали при проектировании оставить без изменений большую часть агрегатов орудия: всей ствольной группы противооткатных устройств, верхнего станка, механизмов наведения и прицельных приспособлений. Чтобы выполнить эти условия, установку орудия нужно было произвести на тумбе, прикрепленной к днищу машины, а длину отката орудия сохранить неизменной, равной 1100 мм (при этом цилиндры противооткатных устройств выступали впереди лобового листа корпуса на значительную длину).

Самоходные установки на базе танка Т-34
Самоходные установки на базе танка Т-34
Самоходные установки на базе танка Т-34

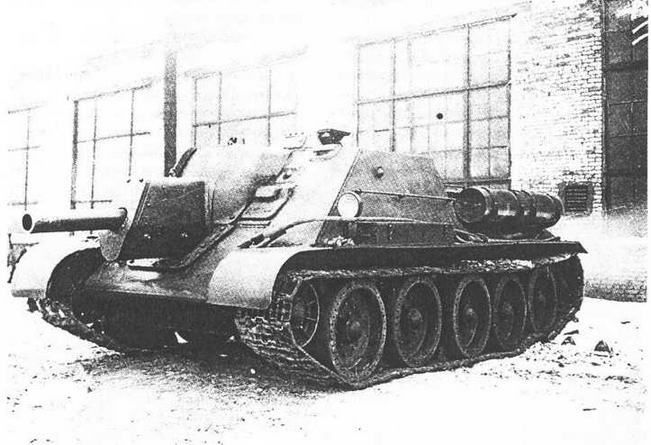

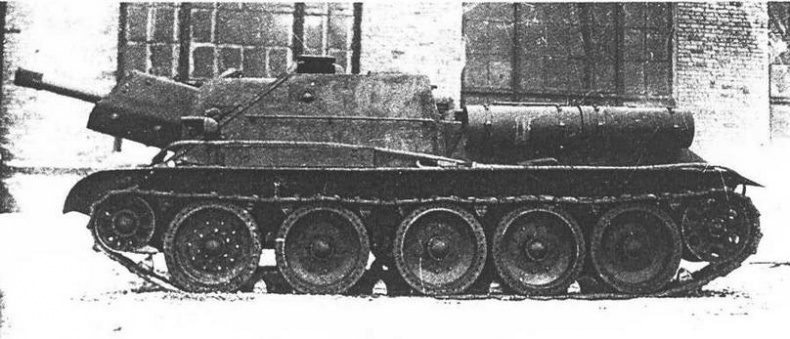

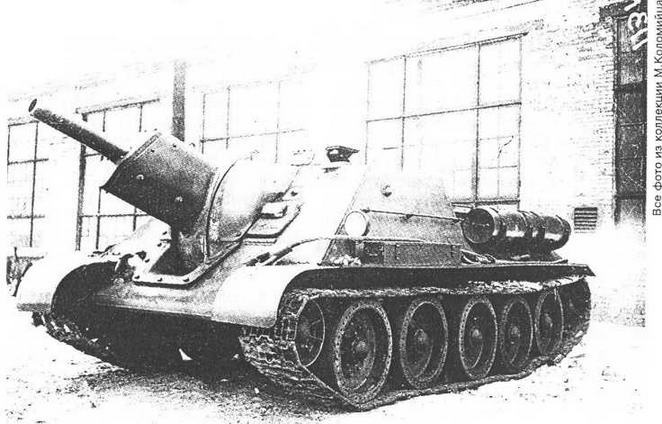

СУ-122 во дворе Уралмашзавода. Вверху — гаубица на максимальном угле возвышения, в центре — на минимальном.


Тактико-технические требования обязывали также полностью сохранить все моторно-трансмиссионные агрегаты «тридцатьчетверки», а масса САУ не должна была превышать массу танка.

Для выполнения решения ГКО приказом Наркома танковой промышленности № 721 от 22 октября 1942 года на Уралмашзаводе организовали Особую конструкторскую группу (ОКГ) в составе Н.В.Курина, Г.Ф.Ксюнина, А.Д.Нехлюдова, К.Н.Ильина, И.И.Эммануилова, И.С. Сазонова и др. Руководили работами Л.И.Горлицкий и заместитель Наркома танковой промышленности Ж.Я.Котин.

Установке присвоили заводской индекс У-35, но впоследствии по указанию ГБТУ Красной Армии его изменили на СУ-122. На создание машины отводился очень короткий срок: уже 25 ноября должны были начаться государственные испытания опытного образца.

После того как конструкторский отдел «Уралмаша» закончил рабочий проект САУ, межведомственная комиссия представителей ГАУ и НКТП подробно его изучила. Одновременно рассматривался и проект, ранее выполненный заводом № 9, поскольку на изготовление САУ по собственным проектам претендовали оба завода. Комиссия предпочла проект уралмашевцев, поскольку он имел лучшие технические характеристики.
