Как всегда в таких случаях, попробуем обратиться к западным данным. Судя по ним, выпуск СУ-100 в СССР продолжался вплоть до 1956 года с темпом 1000 машин в год. Число весьма и весьма приблизительное, хотя при этом и дается ссылка на донесения американской разведки. Но даже если допустить, что эти цифры завышены вдвое, то все равно получается, что с 1948 по 1956 год заводские цеха покинули 4500 СУ-100. Вряд ли в те годы у Советской Армии была потребность в таком количестве боевых машин этого типа. Возможно, что начавшийся в тот период процесс капитального ремонта и модернизации САУ американцы приняли за выпуск новых установок.

Достоверно известно лишь то, что в послевоенные годы (1951 — 1956) по советской лицензии серийное производство СУ-100 осуществлялось в Чехословакии, где было выпущено 1420 самоходок.

Что касается модернизации СУ-100 в СССР, то она проводилась параллельно с Т-34-85 с использованием аналогичных узлов и агрегатов. В конце 50-х — начале 60-х годов на СУ-100 установили усовершенствованный двигатель В-2-34М (или В- 2-34М-11), топливный насос НК-10, воздухоочистители ВТИ-3 с эжекционным отсосом пыли, командирский прибор наблюдения ТПКУ-2Б и прибор ночного видения механика-водителя БВН, радиостанцию 10РТ- 263 и ТПУ-47. В боекомплект ввели кумулятивные снаряды, а в укладку личного оружия экипажа вместо пистолета-пулемета ППШ — автомат АК-47. Во второй половине 60-х прибор ночного видения заменили на более совершенный ТВН-2, поставили радиостанцию Р-113, опорные катки ходовой части заимствовали от танка Т-44М.

Все три самоходно-артиллерийских установки имели одинаковую компоновку и в целом были идентичны по конструкции. Друг от друга они отличались, главным образом, типом и калибром артсистемы, формой маск-установки, размещением боекомплекта, рабочих мест членов экипажа, приборов прицеливания и наблюдения и т.д. Поэтому наиболее подробно приводится описание самой совершенной и массовой установки — СУ-100. Описание СУ-122 и СУ-85 дается в основном в части отличий их от СУ-100 и друг от друга.

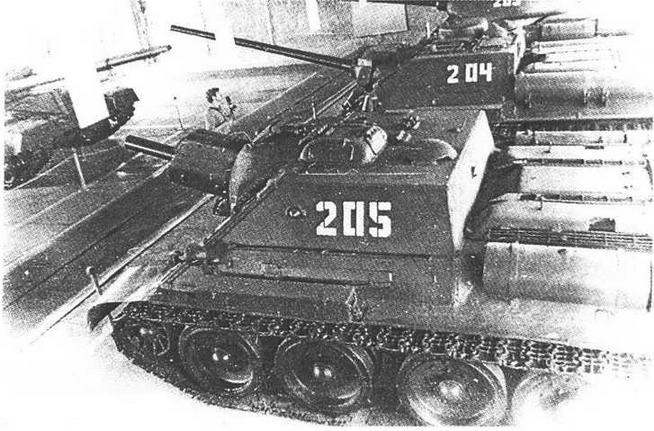

Единственная сохранившаяся до наших дней СУ-122 в Музее бронетанкового вооружения и техники в Кубинке.

СУ-122

В окончательно отработанной конструкции серийной САУ СУ-122 вся моторнотрансмиссионная группа и ходовая часть танка Т-34 сохранились без изменений; отделения управления и боевое располагались в передней части машины и были полностью бронированы; масса САУ— 29,6 т — была меньше массы танка Т-34, скорость движения, проходимость и маневренность остались прежними.

В качестве вооружения САУ использовались качающаяся и вращающаяся части 122-мм полевой гаубицы обр. 1938 года М-30. Длина ствола — 22,7 калибра. Верхний штыревой станок гаубицы устанавливался в гнездо специальной тумбы, смонтированной в передней части днища корпуса. На цапфах станка крепилась качающаяся часть со штатными стволом, люлькой, противооткатными устройствами, прицелом и механизмами наведения. Необходимость бронирования качающейся части потребовала усиления пружинного уравновешивающего механизма, что было сделано без изменения его габаритов.

Боекомплект — 40 выстрелов раздельно-гильзового заряжания, в основном осколочно-фугасные. В отдельных случаях для борьбы с танками противника на дальностях до 1000 м применялись кумулятивные снаряды массой 13,4 кг, способные пробивать броню в 100— 120 мм. Масса осколочно-фугасного снаряда —21,7 кг. Для самообороны экипажа установка снабжалась двумя пистолетами-пулеметами ППШ (20 дисков — 1420 патронов) и 20 ручными гранатами Ф-1.

Для стрельбы прямой наводкой и с закрытых огневых позиций использовался один панорамный прицел с полунезависимой линией прицеливания. Головка панорамы выходила под бронированный козырек корпуса, имевший боковые отверстия для обзора местности, которые при необходимости могли закрываться шарнирными крышками. У командира машины имелись перископический танковый прибор наблюдения ПТК-5, позволявший производить круговое наблюдение за местностью, и радиостанция 9РМ. Командир машины, помимо своих прямых обязанностей, выполнял работу правого наводчика по углу возвышения.

Относительно большой состав экипажа — 5 человек — объясняется тем, что 122-мм гаубица имела поршневой затвор, раздельное заряжание и разнесенный по обе стороны орудия механизм наведения (слева находился маховик винтового поворотного механизма, а справа — маховик секторного подъемного механизма). Угол горизонтального наведения орудия составлял 20° (по 10° на сторону), вертикальный — от +25° до — 3°.

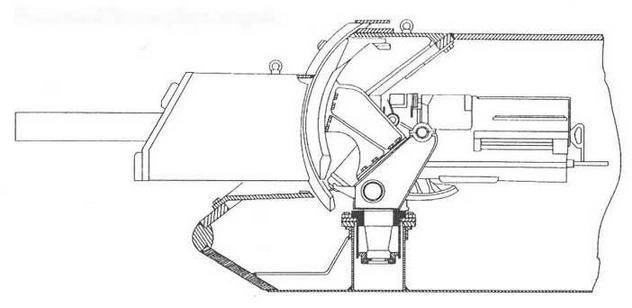

Установка 122-мм гаубицы на тумбе.

СУ-85

Форма корпуса САУ по сравнению с СУ-122 изменений не претерпела. Расположение люков и приборов наблюдения в основном идентично опытной СУ-122-III.

Для командира установки к крыше корпуса приваривался броневой колпак с призматическим и перископическим (ПТК-5) приборами наблюдения. Позже число призматических приборов у командира довели до двух, а их общее количество возросло с трех до пяти. В лобовом и бортовых листах корпуса имелись отверстия для стрельбы из личного оружия, закрываемые броневыми заглушками. Слева от колпака командира в крыше находился люк для установки в боевом положении панорамного прицела, а за ним — посадочный люк с двустворчатой крышкой. Люк механика-водителя был заимствован у танка Т-34 без изменений.

В лобовом листе корпуса в рамке устанавливалась 85-мм пушка Д-5С-85 (или Д-5С-85А) обр. 1943 года с длиной ствола 48,8 калибра. Масса качающейся части пушки без бронировки 1230 кг (Д-5С- ~ 85А — 1370 кг). Предельная длина отката 320 мм. Затвор клиновой с полуавтоматикой копирного типа. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались над стволом: с правой стороны — накатник, с левой — тормоз отката. Угол горизонтального наведения 20°, вертикального — от — 5° до +25°. Спусковой механизм — механический, ручной. Скорострельность пушки с закрытыми люками боевой рубки составляла 6 — 7 выстр./мин.

Для стрельбы прямой наводкой использовался телескопический прицел 10Т-15 (на части машин ТШ-15), а для стрельбы как прямой, так и непрямой наводкой — панорамный прицел.

СУ-85М в корпусе СУ-100 ранних выпусков.

Для стрельбы из 85-мм самоходной пушки использовались штатные боеприпасы от 85-мм зенитной пушки обр. 1939 года:

— унитарный патрон с бронебойно-трассирующим тупоголовым снарядом (БР-365) с баллистическим наконечником с взрывателями МД-5 и МД-7;
