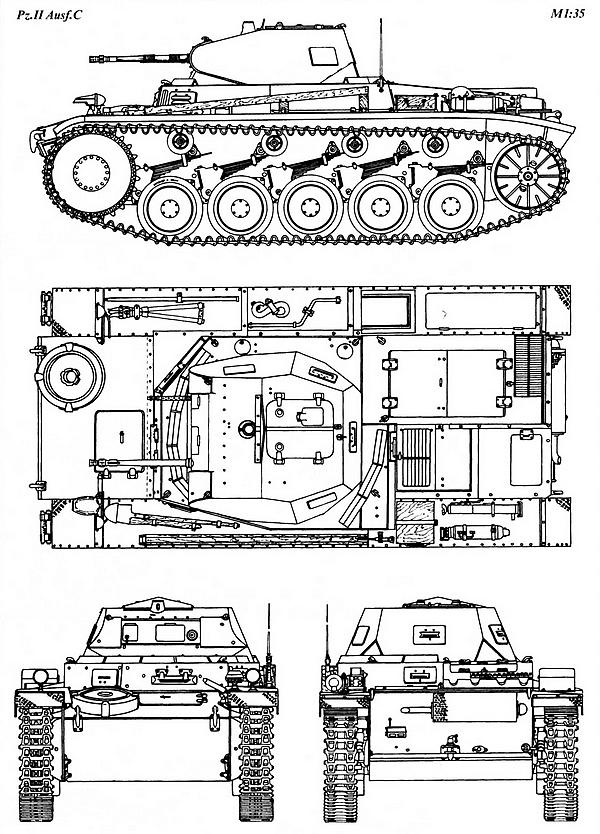

Pz.II Ausf.C

Боекомплект пушки состоял из 180 выстрелов (в ходе войны он возрос до 320) в магазинах по 10 штук в каждом. Бронебойно-трассирующий снаряд массой 148 г на дистанции 100 м при угле встречи 90° пробивал броневую плиту толщиной от 17,5 до 20 мм. В 1940 году в боекомплект Pz.II ввели выстрел Panzergranatpatrone 40, сердечник которого выполнялся из твёрдого сплава с использованием вольфрама. Бронепробиваемость новым снарядом на дистанции 100 м достигала 40 мм при угле встречи 60° и 20 мм на дистанции 500 м.

В одной маске с пушкой устанавливался 7,92-мм пулемёт MG 34. Его боекомплект состоял из 1425 патронов. С 1940 года боекомплект был увеличен до 2100 патронов в барабанных магазинах по 75 патронов в каждом.

Наведение пушки в цель осуществлялось с помощью телескопических прицелов Zeiss TZF 4 (Ausf.а, b, с, А, В), TZF 4/36 (Ausf.D и Е), TZF 4/38 (Ausf.С и F с пушкой KwK 30). На машинах Ausf.F с пушкой KwK 38 устанавливался прицел TZF 3a.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. Танки Pz.II Ausf.a — F оснащались двигателями Maybach HL 57TR, 62TR и 62TRM, шестицилиндровыми, карбюраторными, четырёхтактными, рядными, жидкостного охлаждения, мощностью 130 (57TR) и 140 (62TR и 62TRM) л. с. при 2600 об/мин. Диаметры цилиндров — 100 и 105 мм соответственно. Ход поршня — 120 мм. Степень сжатия — 6,3 (57TR) и 6,5 (62TR и 62TRM). Рабочий объём — 5698 см³ и 6234 см³. Конструктивно все двигатели были подобны.

Топливо — этилированный бензин с октановым числом не ниже 74. В топливную систему входили два бензобака ёмкостью 102 и 68 л. У танков модификаций D и Е — один бензобак ёмкостью 200 л. Топливный насос Pallas № 62601, карбюратор Solex 40 JFF II.

Трансмиссия состояла из карданной передачи, двухдискового главного фрикциона сухого трения, коробки передач, одноступенчатых планетарных механизмов поворота и бортовых передач.

Шестискоростная (6+1) коробка передач ZF Aphon SSG45 (Ausf.а — с) имела синхронизаторы только на 2-й и 6-й передачах. На танках Ausf.А — С и F устанавливалась шестискоростная коробка передач ZF Aphon SSG46 с дисковыми синхронизаторами на всех передачах.

Компоновка танка Pz.II.

Схема бронирования лёгкого танка Pz.II.

ХОДОВАЯ ЧАСТЬ танков модификаций а и b применительно к одному борту состояла из шести опорных катков, сблокированных попарно на продольной внешней балке в три тележки и подвешенных на четвертьэллиптических листовых рессорах. Верхняя ветвь гусеницы опиралась на три поддерживающих катка. Модификации А — С и F имели пять обрезиненных опорных катков диаметром 550 мм, подвешенных на четвертьэллиптических рессорах индивидуально, и четыре поддерживающих катка. В ходовую часть вариантов D и Е входили только четыре опорных катка. Ведущие колёса — переднего расположения. Гусеница шириной 300 мм состояла из 108 траков (у модификаций D и Е — из 96 траков).

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 12 В. Источники: генераторы Bosch BNF 2,5/12BRS112 AL/ZMA/R8 (Ausf.a), Bosch BNG 2,5/12BR183 12AL/ZMA/R3 (Ausf.b и с) и Bosch BNG 2,5/AL/ZMA (остальные модификации); аккумулятор Bosch ёмкостью 120 А*ч. Потребители: электростартёр, система зажигания, контрольные приборы, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал.

СРЕДСТВА СВЯЗИ. Все танки Pz.II оснащались коротковолновой радиостанцией FuG 5. Дальность действия 6,4 км телефоном и 9,4 км телеграфом.

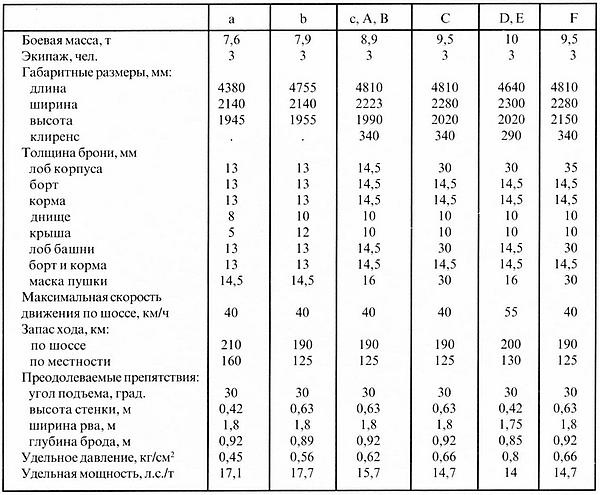

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКОВ Pz.II

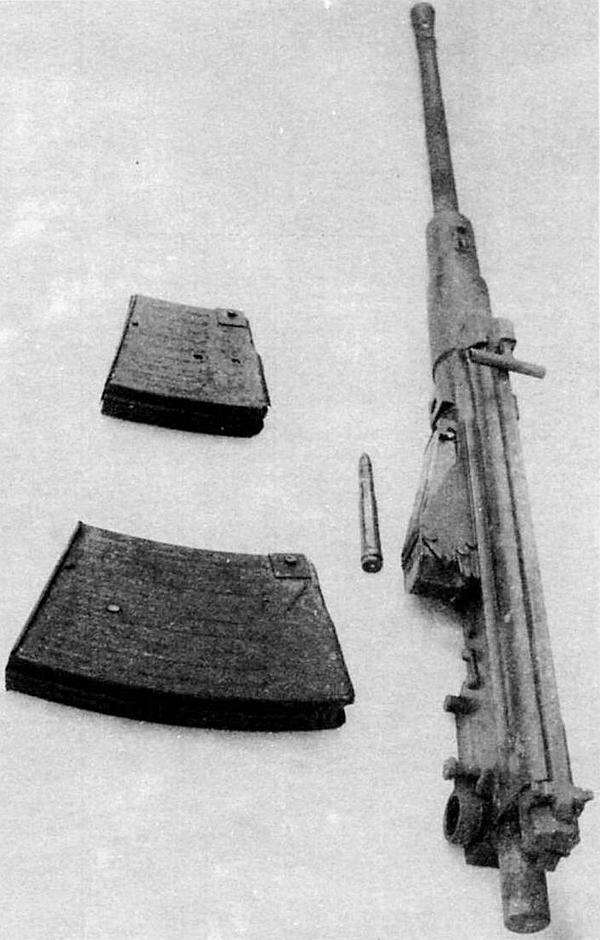

20-мм пушка Flak 30. Её укороченный на 300 мм вариант KwK 30 устанавливался в танках Pz.II.

Боевое крещение Pz.II приняли в марте 1938-го в ходе операции по присоединению Австрии к рейху, так называемом аншлюсе. Боевых столкновений в ходе этой операции не было, но во время марша до Вены до 30 % «двоек» вышло из строя по техническим причинам, главным образом из-за низкой надёжности ходовой части. По причине плохой организации ремонтно-эвакуационной службы большинство этих танков были оставлены на обочинах дорог. После аншлюса генерал Г. Гудериан, командовавший тогда 2-й танковой дивизией, остро поставил вопрос об улучшении системы эвакуации и ремонта боевых машин.

Бескровно прошло и присоединение к Германии Судетской области Чехословакии в октябре 1938 года — как результат Мюнхенского сговора. Потерь в материальной части было уже значительно меньше, поскольку к местам сосредоточения танки Pz.I и Pz.II доставлялись на грузовиках, что позволило сохранить мизерный ресурс ходовой части. Кстати, следует отметить, что для перевозки Pz.II использовались грузовые автомобили Faun L900D567 (6x4) и двухосные прицепы Sd.Anh.115.

За Судетской областью последовала оккупация Чехии и Моравии. 15 марта 1939 года первыми вступили в Прагу Pz.II из состава 2-й танковой дивизии вермахта.

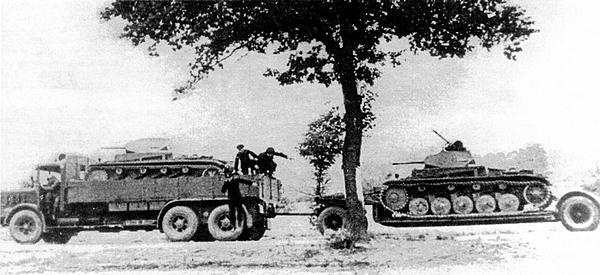

Для перевозки Pz.II использовались автомобили Faun и двухосные прицепы.

Накануне Польской кампании Pz.II, наряду с Pz.I, составляли большинство боевых машин Панцерваффе. 1 сентября 1939 года немецкие войска располагали 1223 танками этого типа. В каждую роту лёгких танков входил один взвод (5 единиц) «двоек». Всего же в танковом полку имелось 69 танков, а в батальоне—33. Только в строю 1-й танковой дивизии, лучше других укомплектованной танками Pz.III и Pz.IV, находилось 39 Pz.II. В дивизиях двухполкового состава (2-й, 4-й и 5-й) насчитывалось до 140, а однополковых от 70 до 85 танков Pz.II. 3-я танковая дивизия, в состав которой был включён учебный батальон (PanzerLehrAbteilung), располагала 175 танками Pz.II. Меньше всего «двоек» имелось в составе лёгких дивизий. Машины модификаций D и Е состояли на вооружении 67-го танкового батальона 3-й лёгкой дивизии и 33-го танкового батальона 4-й лёгкой дивизии.

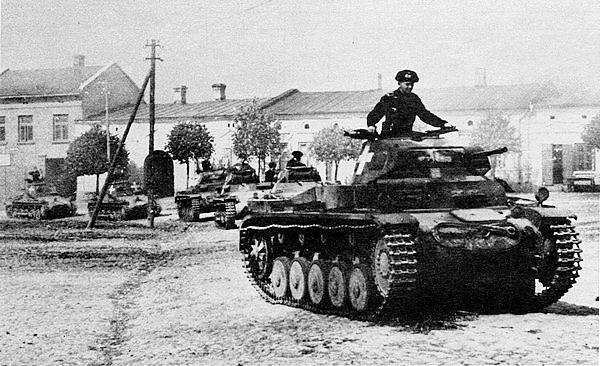

Колонна лёгких танков Pz.II и Pz-I на улице одного из польских городов. Сентябрь 1939 года.

Броня «двоек» без усилий пробивалась снарядами 37-мм противотанковых пушек wz.36 и 75-мм полевых пушек польской армии, что выяснилось уже 1–2 сентября при прорыве позиций Волынской кавалерийской бригады под Мокрой. 1-я танковая дивизия потеряла там восемь машин Pz.II. Ещё большие потери — 15 танков Pz.II — понесла 4-я танковая дивизия на подступах к Варшаве. Всего же за время Польской кампании до 10 октября вермахт потерял 259 танков этого типа. Однако безвозвратные потери составили только 83 машины.
