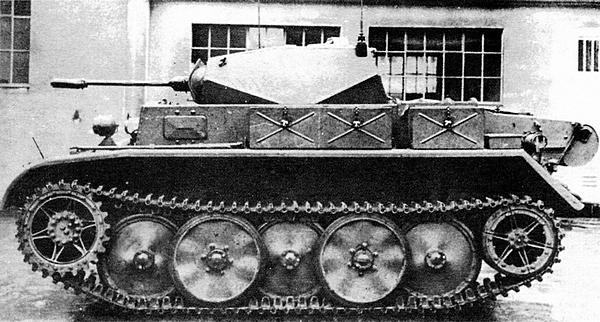

Прототип лёгкого разведывательного танка Pz.II Ausf.L Luchs. 1942 год.

В 1940 году начались работы над модернизированной версией Pz.II Ausf.G — VK 903. Машина оснащалась двигателем Maybach HL 66р мощностью 200 л. с. и коробкой передач ZF Aphon SSG48. Максимальная скорость достигла 60 км/ч, что для разведывательной машины было более чем достаточным. В 1942 году появился вариант танка с башней, не имевшей крыши, что облегчало наблюдение в разведке. Эта модификация получила обозначение VK 1301 (VK 903b).

Программа развития танковых войск «Panzerprogramm 1941», утверждённая 30 апреля 1941 года, предусматривала поистине фантастические объёмы выпуска разведывательного танка VK 903. В разведывательном варианте предполагалось изготовить 10950 машин, в качестве САУ с 50-мм пушкой — 2738, а со 150-мм гаубицей sIG 33 — 481. Танки VK 903 и VK 1301 получили армейские обозначения Pz.II Ausf.H и М соответственно, но, несмотря на это, производство их не было развёрнуто и в войска они не попали.

Управление вооружений вермахта пришло к выводу о необходимости разработки нового разведывательного танка, в конструкции которого был бы учтён опыт первых лет войны. А опыт этот требовал увеличения числа членов экипажа, большего запаса мощности двигателя, установки радиостанции с большим радиусом действия и т. п.

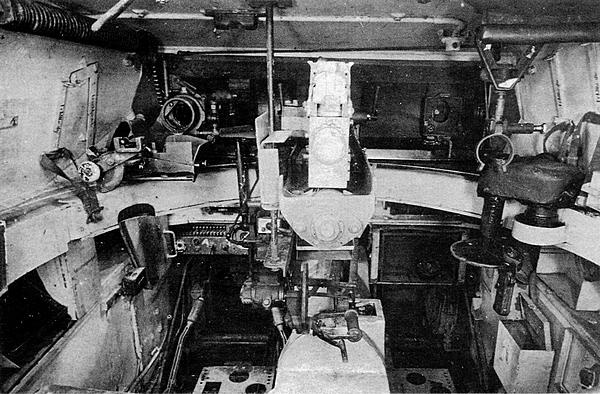

Интерьер боевого отделения танка Luchs, вид на переднюю часть башни. Справа — поворотный механизм башни, в центре — казенная часть 20-мм пушки, слева — кронштейн крепления пулемета.

В апреле 1942 года фирма MAN изготовила первый прототип танка VK 1303 массой 12,9 т. В июне он проходил испытания на Куммерсдорфском полигоне совместно с разработанными по аналогичному техзаданию танками Pz.38 (t) фирмы ВММ и Т-15 фирмы Škoda. В ходе испытаний VK 1303 прошёл 2484 км. При этом двигатель и главный фрикцион работали безотказно.

Танк VK 1303 приняли на вооружение Панцерваффе под обозначением Pz.II Ausf.L Luchs (Sd.Kfz.123). Производственный заказ фирме MAN составил 800 боевых машин.

Luchs («Лухс» ^[3] — рысь) был бронирован несколько лучше своего предшественника VK 901, но максимальная толщина брони также не превышала 30 мм, что оказалось явно недостаточным. Сварной корпус коробчатой формы имел три отделения: управления (оно же — трансмиссионное), боевое и моторное. В передней части корпуса слева размещался механик-водитель, справа — радист. В распоряжении обоих в лобовом листе корпуса имелись приборы наблюдения, закрываемые сдвижными броневыми заслонками, и смотровые щели в бортах. В башне танка располагались командир (он же наводчик) и заряжающий.

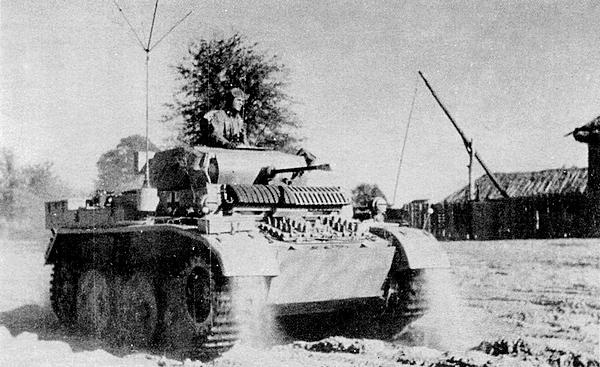

Легкий танк Pz.II Ausf.L из состава 4-го разведывательного батальона 4-й танковой дивизии. Восточный фронт, осень 1943 года.

Сварная башня отличалась размерами большими, чем у всех предыдущих моделей разведывательных танков, но, в отличие от VK 901 и VK 903, командирская башенка на «Лухсе» отсутствовала. На крыше башни устанавливали два перископических прибора наблюдения: один — в крышке командирского люка, другой — в крышке люка заряжающего; у последнего был также смотровой прибор в правом борту башни. В противоположность всем модификациям линейных танков Pz.II, башня на «Лухсе» располагалась симметрично относительно продольной оси танка. Вращение её осуществлялось вручную, с помощью механизма поворота.

Вооружение танка состояло из 20-мм пушки Rheinmetall-Borsig KwK 38 и спаренного 7,92-мм пулемёта MG 34 (MG 42). Для стрельбы из пушки наводчик пользовался телескопическим однообъективным прицелом Zeiss TZF 6/38 с 2,5-кратным увеличением. Этот же прицел мог служить и для стрельбы из пулемёта. Последний, кроме того, оснащался своим штатным прицелом Kgz F 2. Боекомплект состоял из 330 выстрелов и 2250 патронов. Вертикальное наведение спаренной установки было возможно в диапазоне от -9° до +18°. На бортах башни устанавливались по три мортирки NbK 39 для запуска дымовых гранат калибра 90 мм.

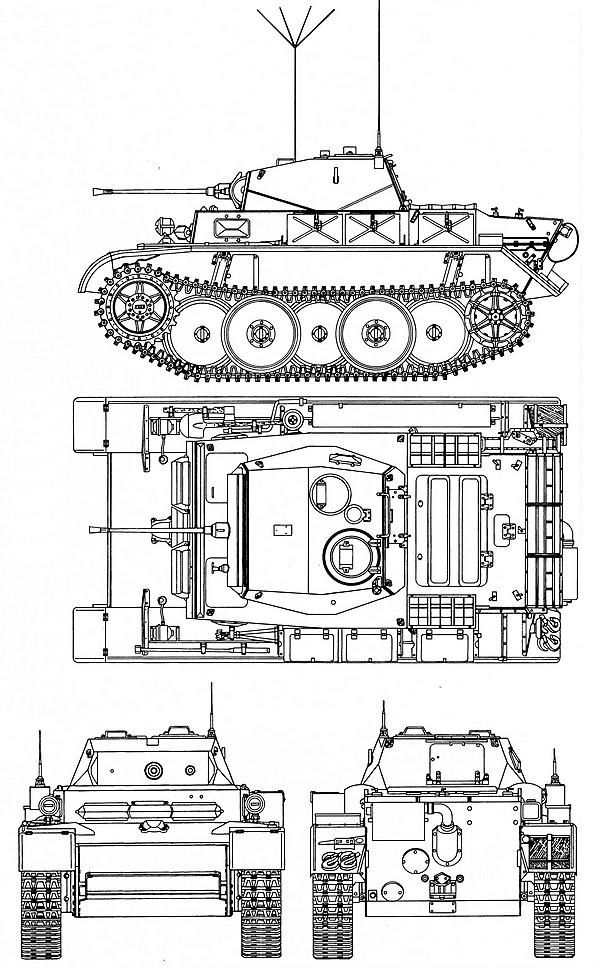

Pz.II Ausf.L

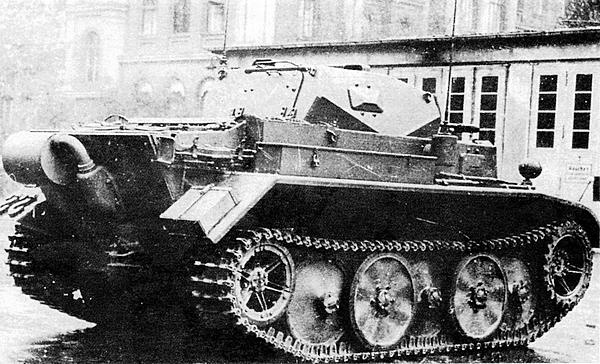

Ещё в ходе проектирования «Лухса» стало понятно, что слишком слабая для 1942 года 20-мм пушка может существенно ограничить тактические возможности танка. Поэтому с апреля 1943 года предполагалось начать выпуск боевых машин, вооружённых 50-мм пушкой KwK 39 с длиной ствола 60 калибров. Такая же пушка устанавливалась на средних танках Pz.III модификаций J, L и М. Однако разместить это орудие в штатной башне «Лухса» не удалось — она была слишком мала. К тому же это бы привело к резкому сокращению боекомплекта. В итоге на танк установили открытую сверху башню большего размера, в которую 50-мм пушка отлично вписалась. Прототип с такой башней получил обозначение VK 1303b.

На танке устанавливался шестицилиндровый карбюраторный четырёхтактный рядный двигатель жидкостного охлаждения Maybach HL 66р мощностью 180 л. с. (132 кВт) при 3200 об/мин и рабочим объёмом 6754 см³. Диаметр цилиндра 105 мм. Ход поршня 130 мм. Степень сжатия 6,5.

Запуск двигателя осуществлялся с помощью электростартера Bosch GTLN 600/12-12000 А-4. Возможен был и ручной запуск. Топливо — этилированный бензин с октановым числом 76 — хранилось в двух бензобаках ёмкостью 235 л. Подача топлива принудительная, с помощью насоса Pallas Nr 62601. Карбюраторов — два, марки Solex 40 JFF II. (Один серийный танк Pz.II Ausf.L в опытном порядке был оснащён 12-цилиндровым V-образным дизелем Tatra 103 мощностью 220 л. с.).

Трансмиссия состояла из двухдискового главного фрикциона сухого трения типа Fichtel & Sachs «Mecano», механической синхронизированной коробки передач ZF Aphon SSG48 (6+1), карданного вала и колодочных тормозов типа MAN.

В ходовую часть танка «Лухс», применительно к одному борту, входили пять обрезиненных опорных катков диаметром 735 мм каждый, расположенных в два ряда; ведущее колесо переднего расположения с двумя съёмными зубчатыми (23 зуба) венцами, направляющее колесо с механизмом натяжения гусениц. Гусеница — мелкозвенчатая, двухгребневая, шириной 360 мм.

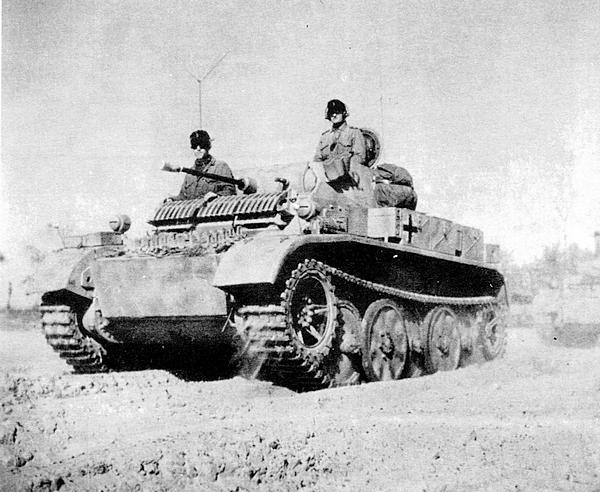

4-й разведывательный батальон на марше. Восточный фронт, осень 1943 года. На лобовой броне корпуса смонтирован броневой экран специфической формы. Такое дополнительное бронирование было характерным только для этого подразделения.
