Pz.II Ausf.b

Танки модификации b (25 единиц) выпускались в 1936–1937 годах. Внедрённые на них усовершенствования затронули в основном ходовую часть. Опорные и поддерживающие катки стали шире, при этом последние немного уменьшились в диаметре. Несколько изменились по конструкции элементы подвески и ведущие колёса. Самым же крупным нововведением стала установка двигателя Maybach HL 62TR мощностью 140 л. с.

Лёгкий танк Panzer II

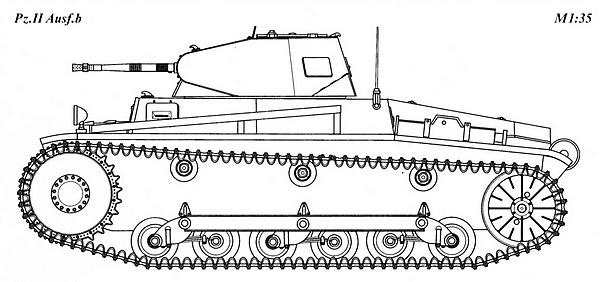

Pz.II Ausf.b


Pz.II Ausf.c

Испытания танков модификаций а и b выявили существенные недостатки в конструкции их ходовой части. Поэтому в 1937 году был разработан совершенно новый тип шасси для танка Pz.II.

Ходовая часть теперь включала применительно к одному борту пять обрезиненных опорных катков среднего диаметра, подвешенных на четвертьэллиптических листовых рессорах. Число поддерживающих катков увеличилось до четырёх. Подверглись модернизации ведущие и направляющие колёса. Повысились плавность хода на бездорожье и скорость движения по шоссе. Внесённые изменения повлекли за собой увеличение габаритов боевой машины: длина возросла до 4810 мм, ширина — до 2223 мм, высота — до 1990 мм. Соответственно увеличилась и боевая масса — с 7,9 до 8,9 т.

Pz.II Ausf.A

В 1937 году приступили к производству «массовых» модификаций танка Pz.II. Выпуск первой из машин — Ausf.A — предположительно начался с марта 1937 года на заводе фирмы Henschel в Касселе, а затем продолжился на заводе Alkett в Берлине.

Машины Ausf.A получили синхронизированную коробку передач ZF Aphon SSG46 и двигатель Maybach HL 62TRM мощностью 140 л. с., а также новые смотровые щели с броневыми заслонками для механика-водителя и ультракоротковолновую радиостанцию (ранее применялась коротковолновая).

Лёгкий танк Panzer II

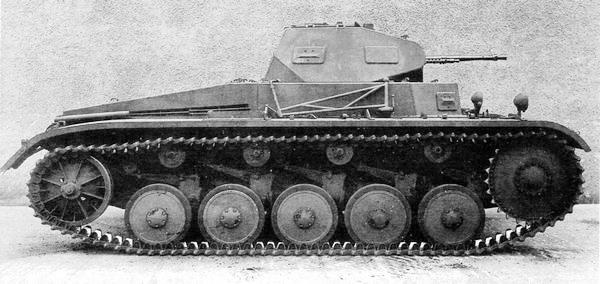

Лёгкий танк Pz.II Ausf.A


Pz.II Ausf.B

Танки варианта В незначительно отличались от машин версии А. Изменения носили в основном технологический характер, упрощавший серийное производство.

Pz.II Ausf.C

На боевых машинах модификации С улучшили систему охлаждения двигателя и установили в смотровых блоках бронестёкла толщиной 50 мм (у А и В — 12 мм). Темпы выпуска танков Ausf.C были крайне низкими. Достаточно сказать, что в июле 1939 года собрали 9 машин, в августе — 7, в сентябре — 5, в октябре — 8, а в ноябре — всего 2 танка! Завершилось его производство в марте — апреле 1940 года. Это можно объяснить, по-видимому, тем, что ещё до окончания производства началась модернизация боевых машин этой модификации и параллельно вариантов с, А и В. Дело в том, что к этому времени немцы завершили анализ испанского опыта. В гражданской войне в Испании приняли участие несколько десятков лёгких танков Pz.I. И хотя Pz.II в этой войне не участвовали, но и они, по сравнению с советскими лёгкими танками Т-26 и БТ-5, воевавшими на стороне республиканцев, и танками вероятных противников (французскими R35 и Н35, а также польскими 7ТР), имели слабое вооружение и бронирование.

Вооружение немцы почему-то модернизировать не стали — обычно это объясняется малыми размерами башен. Действительно, из пушек большего калибра в башню Pz.II «вписывалась» только 37-мм KwK L/45, устанавливаемая в Pz.III, но тогда в башне «двойки» становилось слишком тесно, да и размещать боекомплект было практически негде. Впоследствии эту пушку устанавливали в башни Pz.II, используемые в фортификационных сооружениях, где эти проблемы легко разрешались (пулемёт MG 34 при этом демонтировался). Однако совершенно непонятно, почему в штатную башню нельзя было установить 20-мм пушку с «зенитным» неукороченным стволом длиной 1300 мм. В этом случае начальная скорость бронебойного снаряда увеличивалась с 780 до 835 м/с и соответственно возрастала бронепробиваемость. Видимо, решающее значение тут имел выход ствола пушки за габариты танка, что в то время повсеместно считалось неприемлемым. Кстати, именно из-за этого ствол пушки KwK 30 был укорочен на 300 мм, по сравнению со стволом зенитного орудия Flak 30.

Словом, модернизация Pz.II свелась в основном к увеличению толщины брони. Лобовую броню башни усилили листами толщиной 14,5 и 20 мм, корпуса — 20 мм. Изменилась и конструкция лобовой части корпуса. Поверх штатного гнутого 14,5-мм бронелиста приваривались два, соединяемых под углом 70°. Верхний лист имел толщину 14,5 мм, нижний — 20 мм.

На машинах Ausf.C вместо двухстворчатого люка в крыше башни стала устанавливаться командирская башенка, позволявшая вести из танка круговое наблюдение. Такая же башенка появилась на части танков моделей с, А и В. Поскольку изменения вносились в ходе капремонта, то затронули не все машины.

После Польской кампании почти все «двойки» ранних выпусков были доведены до стандарта Ausf.C. Последовали и новые улучшения, в частности, погон башни спереди и сзади был защищён специальным броневым бортиком, предохранявшим башню от заклинивания при попадании пуль и осколков.

Следует упомянуть, что в ноябре 1938 года фирма MAN начала работы над установкой в танк Pz.II дизеля HWA 1038G мощностью 175–200 л. с. Однако испытания закончились неудачно, и в конце 1940 года эксперименты прекратили.

Лёгкий танк Panzer II

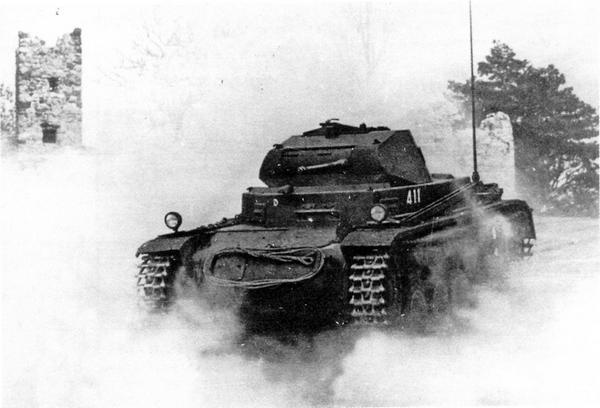

Танк Pz.II Ausf.B на тактических занятиях.


Pz.II Ausf.D/E

В 1938 году фирма Daimler-Benz разработала проект так называемого «быстрого танка» (Schnellkampfwagen), предназначенного для танковых батальонов лёгких дивизий. По внешнему виду эта машина резко отличалась от других модификаций «двойки». У Ausf.C позаимствовали только башню с вооружением, ходовую часть и корпус сконструировали заново.

В ходовой части типа Кристи использовались четыре опорных катка большого диаметра на борт, новые ведущие и направляющие колёса. Корпус был практически такой же, как у танка Pz.III. Боевая масса машины составляла 10 т. Двигатель Maybach HL 62TRM позволял танку развивать максимальную скорость по шоссе 55 км/ч. Коробка передач Maybach Variorex VG 102128Н имела семь скоростей вперёд и три — назад. Pz.II Ausf.E отличались от Ausf.D усиленной подвеской, новой гусеницей и изменённой конструкцией ленивца.

В 1938–1939 годах фирмы Daimler-Benz и MAN выпустили 143 танка обеих версий и около 150 шасси.

Лёгкий танк Panzer II

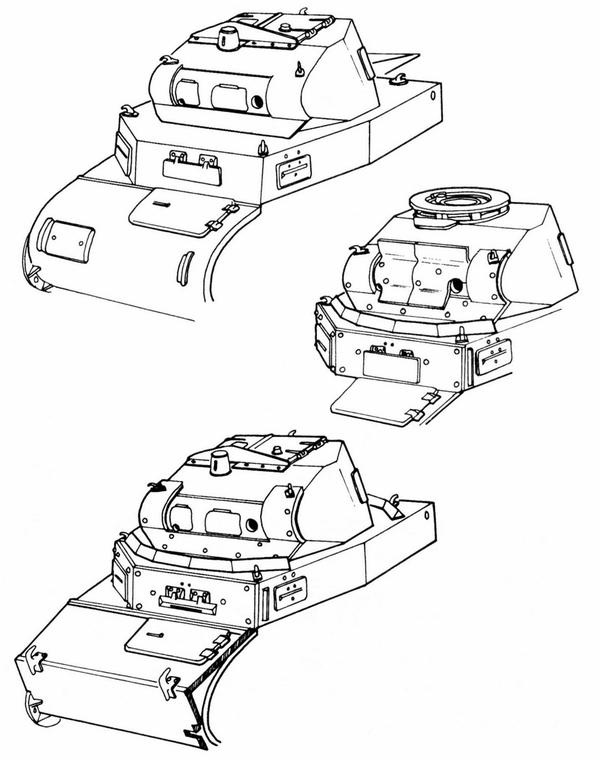

Внешний вид башни, подбашенной коробки и лобовой части корпуса танков Ausf.с, А, В до модернизации (вверху) и после (в середине и внизу).


Pz.II Ausf.F

27 ноября 1939 года было принято решение о производстве серии модернизированных танков Ausf.F — последней модификации «классического» Pz.II. Это объяснялось дефицитом танков в вермахте, не позволявшим укомплектовать вновь формируемые танковые соединения.
