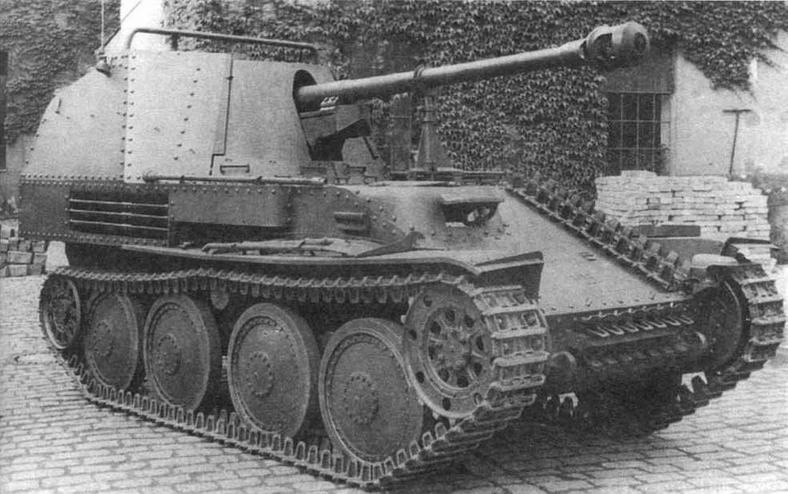

САУ Marder III Ausf.M — наиболее совершенная боевая машина семейства Marder

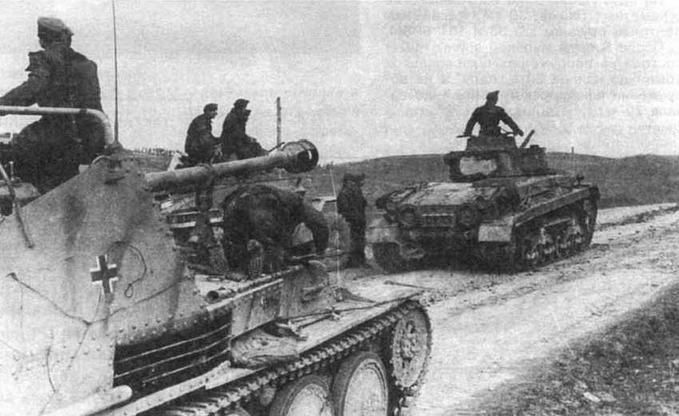

Marder III Ausf.M одной из частей венгерской армии, восточный фронт. 1944 год. На заднем плане — венгерские средний танк Turan II и бронеавтомобиль Csaba

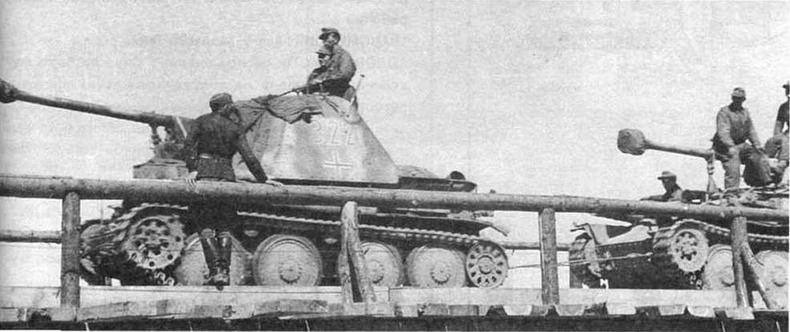

На марше — подразделение противотанковых САУ Marder III обеих модификаций. Восточный фронт, 1943 год

7,5 cm Panzerjäger 38(t) Hetzer

Лучшая легкая противотанковая самоходка Второй мировой войны. Характеризовалась низким силуэтом и высокой подвижностью. В 1944 и 1945 годах фирмами ВММ и Skoda изготовлено 2827 единиц.

Серийная модификация:

сварной корпус из плоских броневых плит, расположенных под большими углами наклона. От базового танка позаимствованы практически только трансмиссия и агрегаты ходовой части. В лобовом листе установлена 75-мм пушка, на крыше корпуса — оборонительный пулемет MG 34 с дистанционным управлением.

Боевое крещение Hetzer ("Охотник") получил в составе 731-го и 743-го противотанковых дивизионов резерва главного командования (Heeres Panzerjäger- Abteilung) в июле 1944 года. Активно использовался на всех фронтах вплоть до последних дней войны.

На 10 апреля 1945 года в боевых частях Вермахта и войск СС насчитывалось 915 САУ Hetzer, из них 726 на Восточном и 101 — на Западном фронте.

На базе Hetzer было изготовлено 20 огнеметных танков, 30 САУ со 150-мм пехотным орудием sIG 33 и 181 БРЭМ.

После Второй мировой войны Hetzer состоял на вооружении чехословацкой армии до начала 50-х годов, а на вооружении швейцарской армии —до начала 70-х.

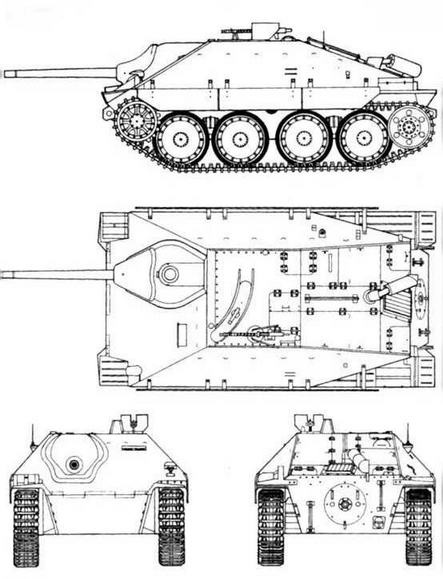

Panzerjäger 38(1) Hetzer

Hetzer

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Hetzer

БОЕВАЯ МАССА, т: 15,75.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —6250, ширина - 2630, высота —2170, клиренс — 420.

ВООРУЖЕНИЕ: 1 пушка Рак 39 L/48 калибра 75 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 40 артвыстрелов, 1200 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел наводчика Sfl ZF1, прицел командира SF 14Z.

БРОНИРОВАНИЕ, мм: лоб — 60; борт, корма, крыша и днище — 20.

ДВИГАТЕЛЬ: Praga АС/2800, 6-цилиндровый, карбюраторный, мощность 160 л.с. (117 кВт) при 2800 об/мин., рабочий объем 7754 см³.

ТРАНСМИССИЯ: как у базового танка.

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, подвешенных попарно на полуэллиптических листовых рессорах, один поддерживающий каток, ведущее колесо переднего расположения, зацепление цевочное; в каждой гусенице 96 траков шириной 350 мм, шаг трака 140 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 185.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 25; ширина рва, м —1,5; высота стенки, м — 0,65; глубина брода, м —1,1.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5 или Fu Sprf.

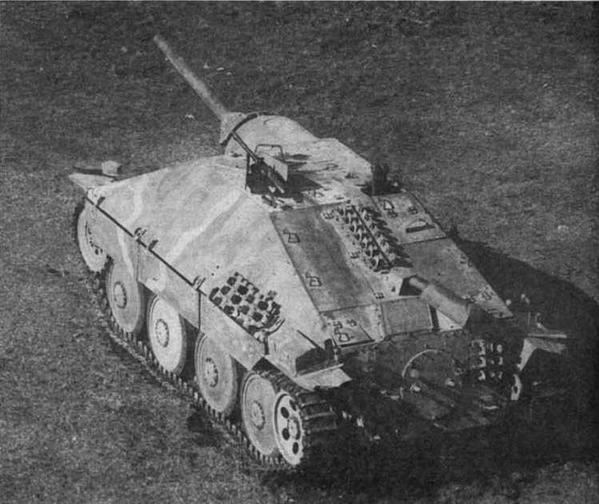

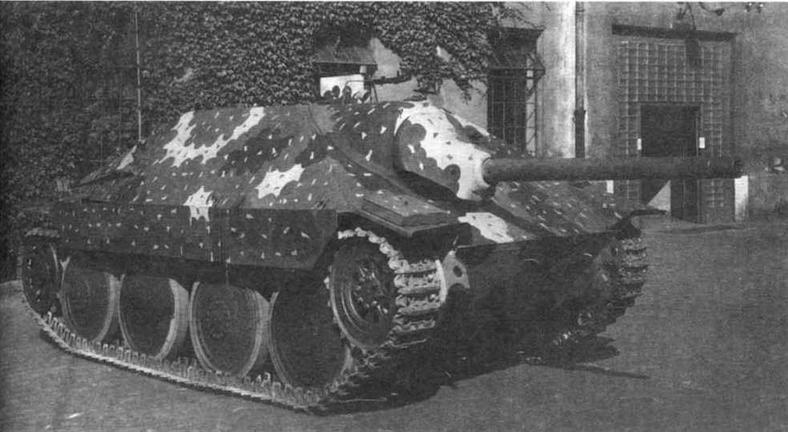

Противотанковая САУ Hetzer во дворе завода ВММ в Праге, сентябрь 1944 года

15сm sIG 33 auf Pz.38(t) Bison (Sd.Kfz.138/1)

Тяжелое пехотное орудие на шасси танка Pz.38(t). Выпускалось параллельно с Marder III и во многом повторяло конструкцию последнего. Проект разработан фирмой Alkett. С октября 1942 о сентябрь 1944 года на заводе фирмы ВММ выпущено 393 машины.

Серийные модификации:

Bison Ausf.H — шасси и корпус базового танка. Рубка спроектирована аналогично Marder III Ausf.H и занимает почти всю длину корпуса. Механик-водитель располагается в рубке справа по борту. В лобовом листе установлена 150-мм тяжелая пехотная гаубица. Изготовлено 200 единиц.

Bison Ausf.M—двигатель смещен в середину корпуса. Боевое отделение расположено сзади, отделение управления — спереди. Орудие — sIG 33/1. Боекомплект — 18 артвыстрелов. Боевая масса машины — 12 т. Экипаж 4 чел. Максимальная скорость — 35 км/ч, запас хода — 190 км. Изготовлено 193 единицы.

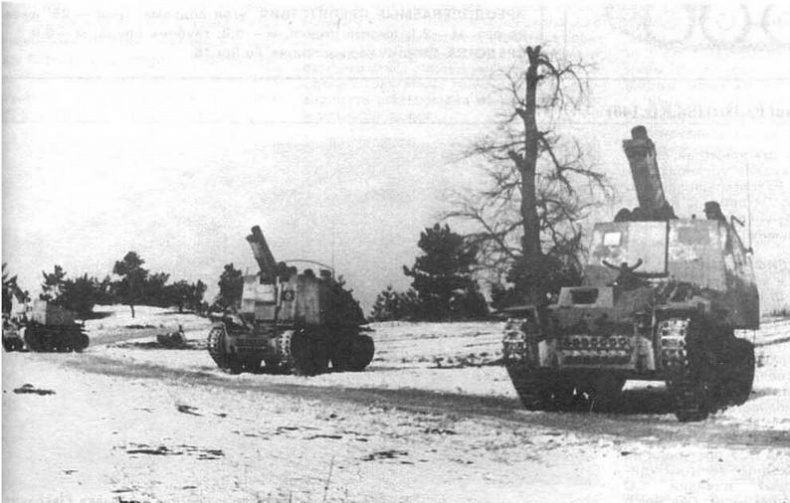

Батарея 150-мм тяжелых пехотных орудии Bison Ausf.H и Ausf.M на огневой позиции

Самоходные орудия Bison состояли на вооружении рот тяжелых пехотных орудий и применялись на всех фронтах вплоть до конца войны.

В марте 1945 года в строю оставались еще 173 "бизона".

Из-за ограниченности перевозимого боекомплекта на базе САУ выпускалась машина для подвоза боеприпасов (103 ед)

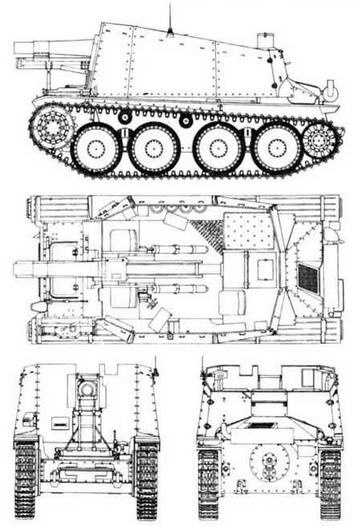

15 cm sIG 33 auf P/..38(t) Bison H

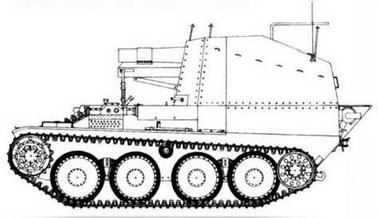

15 cm sIG 33 auf Pz.38(t) Bison M

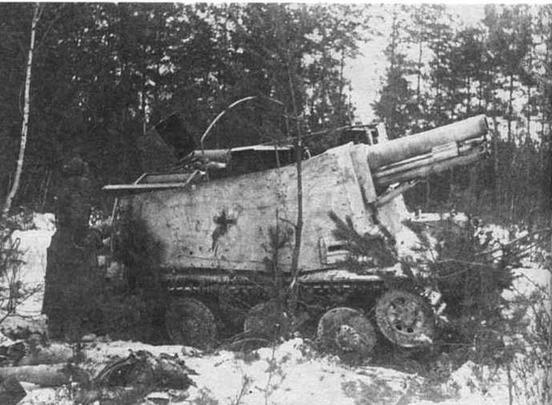

Бойцы Красной Армии осматривают подбитый Bison Ausf.H Восточный фронт, зима 1944 год.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Bison Ausf.H

БОЕВАЯ МАССА, т: 10,8.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —4835, ширина — 2260, высота- 2150, клиренс — 380.

ВООРУЖЕНИЕ: 1 пехотная гаубица sIG 33 L/11.

БОЕКОМПЛЕКТ: 16 артвыстрелов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50; борт—15 — 20; лоб рубки- 25; борт, корма —14,5.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: панорамный прицел Rblf.36.
