СРЕДСТВА СВЯЗИ: радиостанция FuG 15.

Sturminfanteriegeschütz IV (Sd.Kfz.163)

Результат удачной компиляции броневой рубки StuG III и шасси танка Pz. IV. Появлением на свет обязан разрушению одного из заводов фирмы Alkett союзной авиацией в ноябре 1943 года и необходимости не допустить снижения производства штурмовых орудий. С декабря 1943 по март 1945 года фирмой Krupp изготовлено 1163 машин.

Серийная модификация:

шасси танка Pz.IV Ausf.G и броневая рубка StuG III Ausf.G остались практически без изменений. Механик-водитель располагался вне рубки, впереди слева в специальной рубке с перископическими смотровыми приборами и посадочным люком. Благодаря использованию рубки от StuG III обе САУ были унифицированы почти на 20%.

StuG IV поступала на вооружение частей штурмовой артиллерии и противотанковых частей, где использовалась вместе со StuG III.

В начале марта 1945 года в войсках "елось еще 564 боевых машины этого типа.

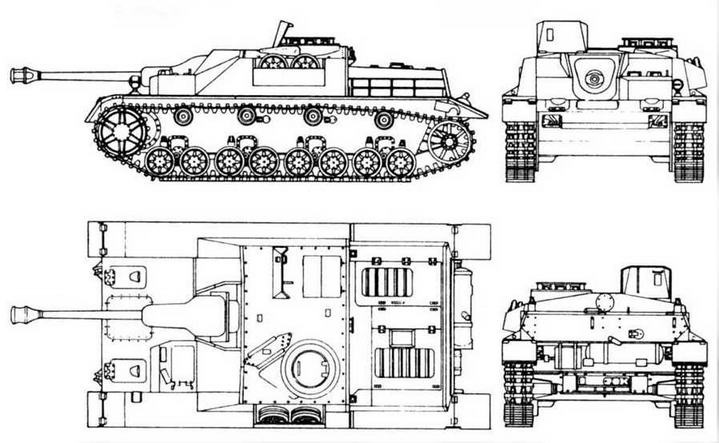

StuG IV

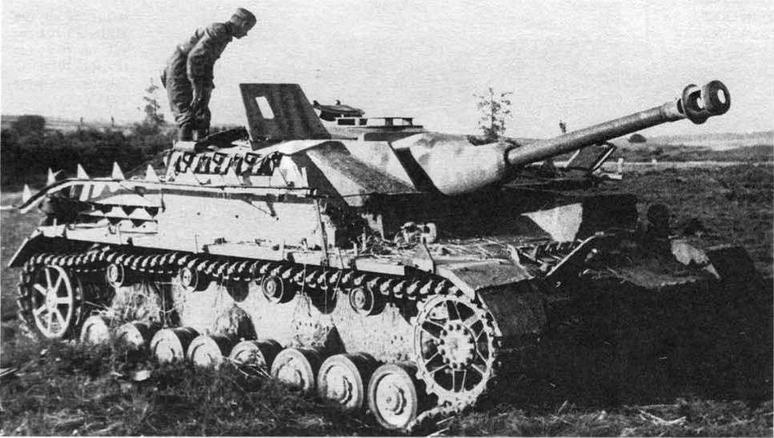

Подбитое штурмовое орудие StuG IV. Воеючный фронт. 1944 год

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ StuG IV

БОЕВАЯ МАССА, т: 23.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6700, ширина — 2950, высота —2200, клиренс —400.

ВООРУЖЕНИЕ: 1 пушка Stuk 40 L/48 калибра 75 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 63 артвыстрела, 600 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископические прицелы Sfl ZF1a и RblF 36.

БРОНИРОВАНИЕ, мм: лоб рубки — 80; корма — 30.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 210.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. - 30; высота стенки, м —0,6; ширина рва, м —2,2; глубина брода, м — 1,2.

СРЕДСТВА СВЯЗИ: радиостанция Fu 16.

Jagdpanzer IV (Sd.Kfz.162)

Противотанковая САУ на базе танка Pz.IV. Создавалась как штурмовое орудие нового типа (Sturmgeschütz neuer АП), однако сразу же стало применяться как истребитель танков. В 1944 году фирма Vomag выпустила 769 машин.

Серийная модификация:

шасси танка практически не претерпело изменений. В лобовом листе низкопрофильной полностью бронированной рубки в литой маске установлена 75-мм противотанковая пушка Рак 39.

В январе 1944 года первые серийные машины поступили в дивизию "Герман Геринг", воевавшую в Италии. В составе противотанковых дивизионов Jagdpanzer IV использовались на всех фронтах. В удачную конструкцию броневого корпуса САУ был заложен и ряд недостатков. Так, лобовая броня имела толщину 60 мм, что обусловило довольно высокие потери этих боевых машин.

К началу марта 1945 года в строю оставалось 390 САУ Jagdpanzer IV.

На базе САУ было выпущено 26 БРЭМ.

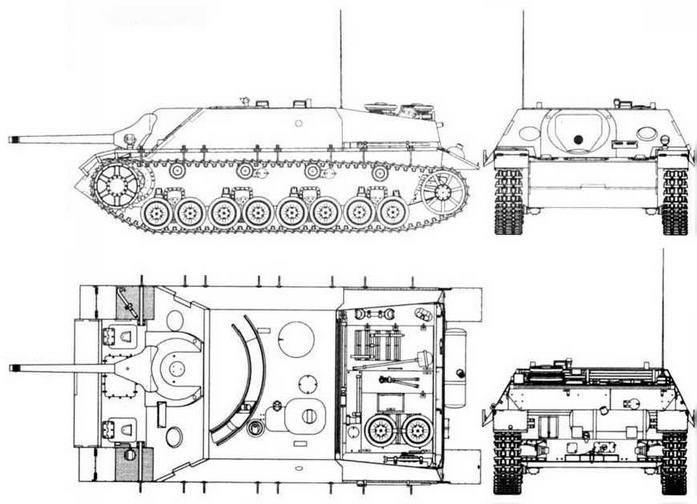

Jagdpanzer IV

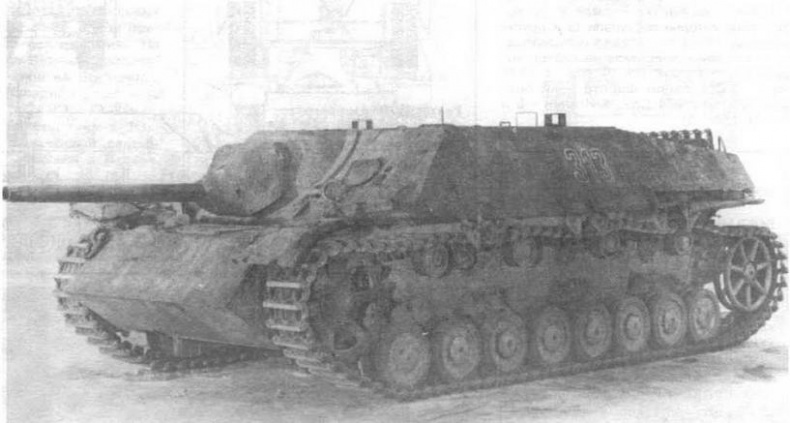

Для npoтивотанковой САУ Jagdpanzer IV был характерен низкий силуэт, что давало ей преимущество в бою

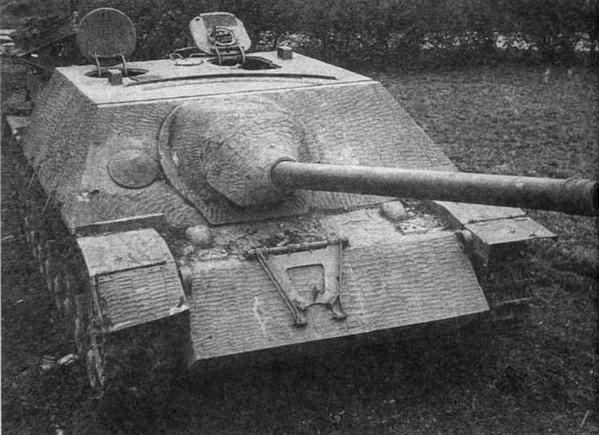

Для обеспечения большей скрытности при стрельбе со ствола орудия Рак 39 большинства Jagdpanzer IV свинчивали дульный тормоз

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Jagdpanzer IV

БОЕВАЯ МАССА, т: 24.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —6850, ширина — 3170, высота — 1850, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка Рак 39 L/48 калибра 75 мм, 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 79 артвыстрелов, 600 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел Sfl ZF1 а.

БРОНИРОВАНИЕ, мм: лоб рубки —60; борт —30; корма— 20; крыша — 20.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 210.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; высота стенки, м — 0,6; ширина рва, м —2,2; глубина брода, м — 1,2.

СРЕДСТВА СВЯЗИ: радиостанция FuG Sprf.

Panzer 1V/70 (Sd.Kfz. 162/1)

Одна из наиболее мощных немецких противотанковых самоходных установок. Вооружалась 75-мм пушкой, аналогичной пушке танка "Пантера". Разрабатывалась в двух вариантах фирмами Vomag и Alkett, производилась серийно заводами Vomag и Nibelungen- Werke. В 1944—1945 годах изготовлено 1208 машин.

Серийные модификации:

Panzer IV/70 (V). Разработчик — фирма Vomag. Корпус, ходовая часть, двигатель, трансмиссия остались практически без изменений по сравнению с Jagdpanzer IV. Установлена 75-мм пушка Рак 42 с длиной ствола 70 калибров. Изготовлено 930 единиц.

Pz. IV/70 (А). Разработчик — фирма Alkett. Высокая броневая рубка, совершенно другой формы, чем у Pz.IV/70 (V). Боевая масса 28 т. Высота 2350 мм. Вооружение, двигатель, трансмиссия и ходовая часть как у Pz. IV/70 (V). Изготовлено 278 единиц.

Аналогичные по боевой мощи и броневой защите две модификации этой САУ существенно различались по внешнему виду. Сильное вооружение сделало их довольно популярными в противотанковых частях Вермахта, на вооружение которых поступали та и другая машины. Обе САУ активно использовались в боевых действиях на завершающем этапе войны. На 10 апреля 1945 года на Восточном фронте вели боевые действия 274 САУ, в Италии — 8 и на Западе — 3!

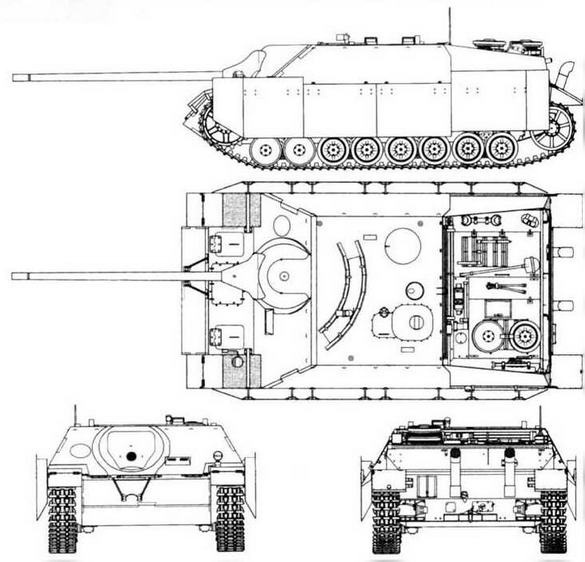

Panzer IV/70(V)

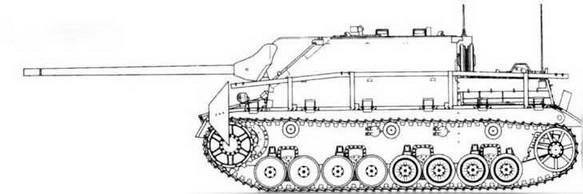

Panzer IV/70(А)

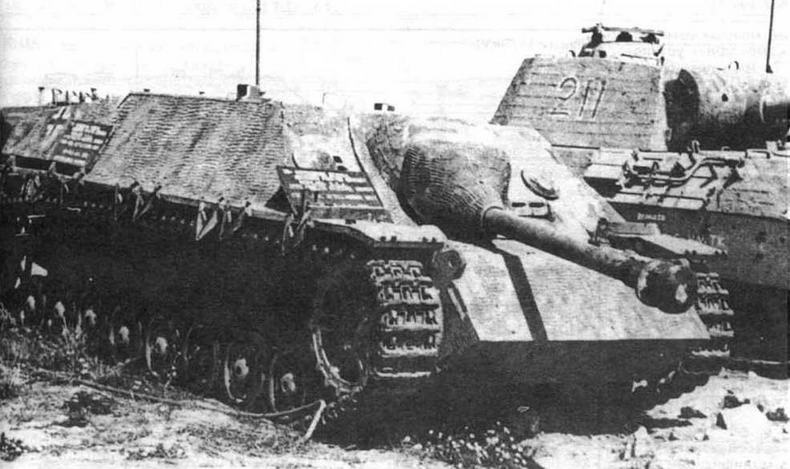

Истребитель танков Panzer IV/70 производства фирмы Vomag
