Эти САУ использовали во время боевых действий во Франции, на Балканах и на Восточном фронте в составе 701-й — 706-й рот тяжелых пехотных орудий. Осенью 1943 года одна машина еще сохранилась в составе 704-й роты тяжелых пехотных орудий.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 8,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4420, ширина — 2680, высота — 3350, клиренс — 295.

ВООРУЖЕНИЕ: 1 гаубица sIG 33 калибра 150 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: прицел Rblf 36.

БРОНИРОВАНИЕ, мм: лоб корпуса,

борт и корма—13, днище и крыша — 6, рубка —14,5.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 35.

ЗАПАС ХОДА, км: 100.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 20; высота стенки, м — 0,37; ширина рва, м — 1,4; глубина брода, м — 0,6.

2 cm Flak 38 Sfl auf Pz.Kpfw.l Ausf.A (Flakpanzer I)

Первая зенитная самоходная установка Вермахта, изготовленная на танковом шасси. Разработана фирмой Alkett, окончательная сборка осуществлялась фирмой Stoewer в Штеттине. В 1941 году выпущено 24 (по другим данным — 26) единицы.

Серийная модификация:

башня танка Pz.I А демонтирована, большая часть крыши и бортов подбашенной коробки срезана, а лобовой лист перемещен вперед на 18 — 20 см. На платформе в центральной части корпуса установлена автоматическая зенитная пушка Flak 38. Платформа с откидными бортами. Большая часть боеприпасов и запасные стволы к орудию перевозились в специальном одноосном прицепе Sd.Ah.51.

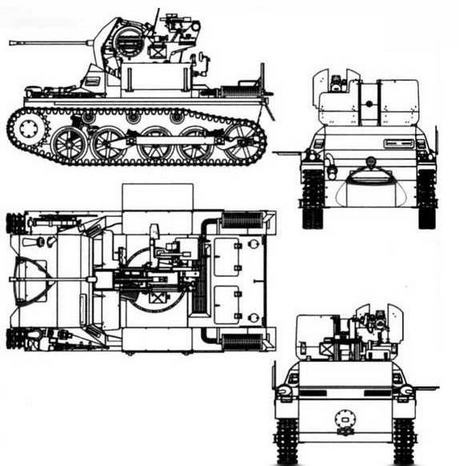

Flakpanzer I

Все машины Flakpanzer I поступили на вооружение 614-го моторизованного зенитного дивизиона — три батареи по восемь установок в каждой. Батарее придавались три-четыре транспортера для боеприпасов на базе Pz.I или Sd.Kfz.250/6. В конце августа дивизион был переброшен на южный фланг Восточного фронта. Первой боевой задачей стала ПВО мостов через Днепр.

В 1942 году 614-й дивизион участвовал в летнем наступлении немецких войск в составе 6-й полевой армии. Зимой 1943 года под Сталинградом дивизион прекратил существование.

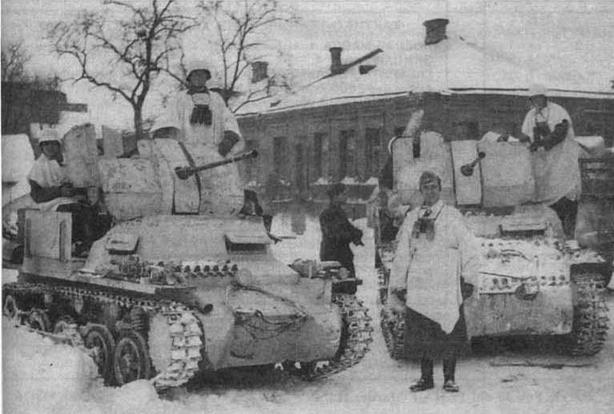

Зенитные самоходные установки Flakpanzer I 614-то моторизованного зенитного дивизиона. Восточный фронт, январь 1942 года

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 6,4.

ЭКИПАЖ, чел.: 5 — 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4020, ширина —2060, высота — 2240, клиренс — 250.

ВООРУЖЕНИЕ: 1 пушка Flak 38 L55 калибра 20 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: зенитный прицел Flakvisier 38.

БРОНИРОВАНИЕ, мм: лоб корпуса, борт и корма —13, крыша и днище — 6, щитовое прикрытие пушки — 5.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 30.

ЗАПАС ХОДА, км: 145.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м —1,4; высота стенки, м — 0,36; глубина брода, м — 0,58.

162 cm Pak(r) auf P/..III) Marder II (Sd.Kfz.132)

Противотанковая САУ. построенная фирмой Alkett с использованием трофейной советской дивизионной пушки Л-22. Представляла собой быстро спроектированное мобильное средство борьбы с советскими средними и тя- •елыми танками. В 1942 году заводом Alkelt в Берлине "готовлено 202 установки этого типа.

Серийная модификация:

силовая установка, трансмиссия и ходовая часть базового танка остались без изменений. Внутри неподвижной броневой рубки с низкими бортами, смонтированной на крыше корпуса танка, ближе к корме установлена 76-мм пушка, закрытая П-образным щитом.

Самоходная установка Marder II ("Куница") с 76-мм советской пушкой представляла собой пример творческого подхода в Германии к использованию трофейного вооружения.

Пушка Ф-22 была в больших количествах захвачена в первые недели войны против СССР и модернизирована немцами, в частности был введен дульный тормоз. Для нее в Германии было налажено производство боеприпасов. 76-мм бронебойный снаряд Pzgr.39 покидал ствол этого орудия со скоростью 740 м/с и на дистанции 1000 м пробивал 82-мм броню.

В 1942 году Marder II начали поступать на вооружение противотанковых дивизионов танковых и моторизованных дивизий Вермахта. Вплоть до 1943 года они использовались в боевых действиях, главным образом на Восточном фронте.

САУ Marder II (Sd.Kfz.132), захваченная Красном Армией, на испытательном полигоне в Кубинке

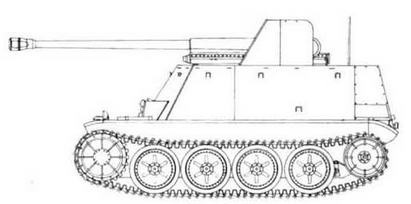

7.62 cm Pak(r) auf Pz.IID Marder II

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 11,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5650, ширина — 2300, высота —2600, клиренс —290.

ВООРУЖЕНИЕ: 1 пушка Рак 36(г) калибра 76 мм,

БОЕКОМПЛЕКТ: 30 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел, Zeiss ZF 3x8.

БРОНИРОВАНИЕ, мм: лоб корпуса —30, борт и корма —14,5, крыша и днище — 10, лоб рубки — 30, щит — 9.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 55.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. —24; высота стенки, м — 0,42; ширина рва, м —1,75; глубина брода, м —0,85.

СРЕДСТВА СВЯЗИ: радиостанция Fu Spr "d".

7.5 cm Pak 40 auf Pz.IIA-F, Marder II (Sd.Kfz.131)

Противотанковая САУ, производившаяся с использование шасси более массовых модификаций Pz.II. Причем для Marder II предназначалось около 75% этих шасси. Последние изготавливали фирмы MAN и FAMO, а окончательную сборку самоходных орудий восполняла фирма Alkett. В 1942— 1943 годах изготовлена 531 машина.

Серийная модификация:

двигатель, трансмиссия и ходовая часть остались без изменений. Простой формы прямоугольная рубка, открытая сверху и сзади, расположена в средней части корпуса. Пушка Рак 40/2 несколько смещена вперед и влево. Углы горизонтального обстрела: 32° влево и 25° вправо.
