На базе Pz.VIB строились самоходно-артиллерийские установки и командирские танки.

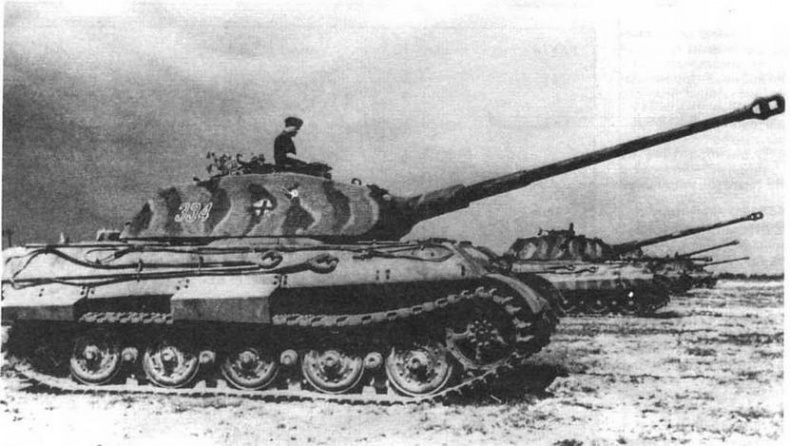

Тяжелый танк Tiger II с башней "типа Порше". 5034 тяжелый танковый батальон (s.Pz.Abt.503) Франция. лето 1944 года

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.VIB -Tiger II"

БОЕВАЯ МАССА, т: 69,8.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 10286, ширина — 3755, высота — 3090, клиренс — 495.

ВООРУЖЕНИЕ: 1 пушка KwK 43 калибра 88 мм; 2 пулемета MG 34.

БОЕКОМПЛЕКТ: 84 артвыстрела, 4800 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 9d.

БРОНИРОВАНИЕ, мм: лоб — 150; борт, корма — 80; крыша—40, днище — 4025; башня — 50 — 180.

ДВИГАТЕЛЬ: Maybach HL 230Р30, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 700 л.с. (515 кВт) при 3000 об/мин, рабочий объем 23 095 см³.

ТРАНСМИССИЯ: безвальная коробка передач (8+4) со встроенным многодисковым главным фрикционом с трением в масляной ванне; фрикционно-шестеренчатый механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 9 сдвоенных опорных катков с внутренней амортизацией на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная торсионная; в каждой гусенице 96 траков шириной 818 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.- 35; ширина рва, м — 2,5; высота стенки, м — 0,85; глубина брода, м —1,6.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

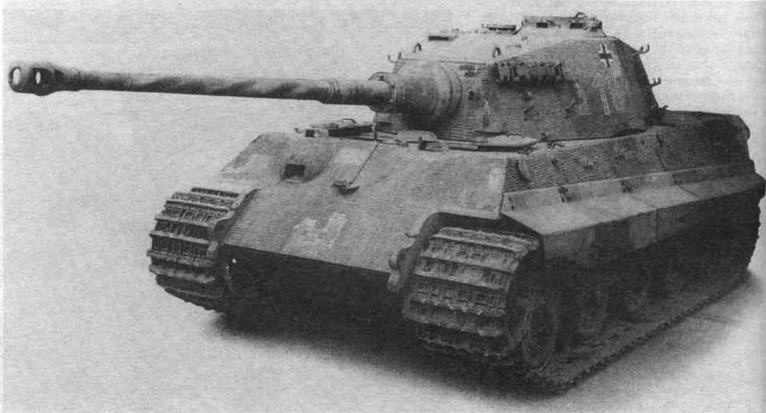

Тяжелый танк Tiger II с башней "типа Хеншель"

Классификация самоходно-артиллерийских установок Вермахта была еще более сложной, чем танков. Существовали несколько основных классов САУ: Sturmgeschütze — штурмовые орудия, Selbstfahrlafetten — самоходные лафеты, Sturmpanzer штурмовые танки, Panzerjäger und Jagdpanzer — самоходные противотанковые орудия, истребители танков, Pakpanzer — зенитные самоходные орудия. Неразбериха в классификации усугублялась тем, что машины, относившиеся к одному типу, при модернизации фактически приобретали характерные особенности другого. Так, например, штурмовое орудие StuG III после перевооружения 75-мм длинноствольной пушкой превратилось в классическую противотанковую САУ — Jagdpanzer, в этом качестве и использовалось, хотя до самого конца войны по-прежнему именовалось штурмовым орудием.

Поэтому в литературе германские самоходно-артиллерийские установки часто располагаются так же, как и их базовые шасси —танки, то есть от Pz.I до Pz.VI, что позволяет соблюсти и определенную хронологическую последовательность.

Panzerjäger I

Первая серийно выпускавшаяся противотанковая самоходо-артиллерийская установка Вермахта. Разработана фирмой Alkett в 1939 году на базе легкого танка Pz.IB. Принята •а вооружение в марте 1940 года под обозначением 4,7 cm Pak(t) Sfl auf Pz.Kpfw.l Ausf.B. Выпускалась весной 1940 года фирмой Alkett, а осенью того же года и зимой. 1941 года— фирмами Daimler-Benz и Scoda. Всего изготовлено 202 единицы.

Серийная модификация:

двигатель, ходовая часть и большая часть корпуса осталась без изменений. На месте башни смонтирована трофейная чешская 47-мм противотанковая пушка в защищенной с грех сторон неподвижной броневой рубке. Горизонтальный угол наведения составлял 17,5° на сторону, вертикальный колебался от — 8° до +12°.

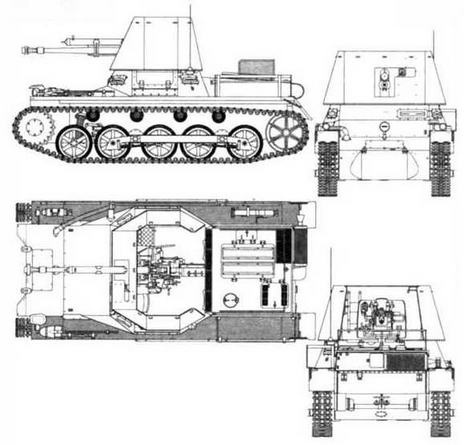

Panzerjäger I

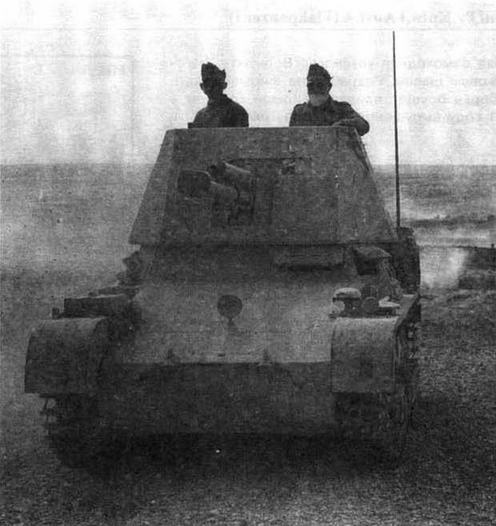

Panzerjäger I одного из противотанковых подразделений Германского африканского корпуса. 1941 год

В боевых действиях весны —лета 1940 года Panzerjäger I танки не участвовали, а отдельные боевые столкновения с французскими танками показали недостаточную бронепробиваемость орудия, в боекомплекте которого еще не было подкалиберных снарядов.

В летних боях 1941 года эти САУ, уже получившие подкалиберные снаряды, показали себя очень хорошо. В Африке они так же вполне успешно боролись с британскими крейсерскими танками, а с близкой дистанции могли пробить броню и "матильд".

Последние известные боевые эпизоды с участием Panzerjäger I относятся к периоду обороны Сталинграда осенью 1942 года.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Panzerjäger I

БОЕВАЯ МАССА, т: 6,4.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4420, ширина —1850, высота — 2250, клиренс — 295.

ВООРУЖЕНИЕ: 1 пушка Pak 38(t) калибра 47 мм.

БОЕКОМПЛЕКТ: 86 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб и борта рубки — 14,5 мм; остальное бронирование как у базового танка.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/час 42.

ЗАПАС ХОДА, км: 140.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; высота стенки, м — 0,37; ширина рва, м — 1,4; глубина брода, м — 0,6.

СРЕДСТВА СВЯЗИ: радиостанция Fu 2 или Fu 5.

15 cm slG.33 Sfl.auf Pz.Kpfw.l Ausf.B

Второй тип САУ, сконструированный на базе танка Pz.IB. Завод-изготовитель— Alkett. В 1940 году изготовлено 38 единиц.

Серийная модификация:

двигатель, ходовая часть и большая часть корпуса остались без изменений. На месте башни была смонтирована громоздкая сварная рубка. 150-мм тяжелое пехотное орудие устанавливалось на крыше корпуса Pz.I вместе с лафетом и колесами. Угол горизонтального наведения составлял 25°, вертикального — от-4° до +75°. Дальность стрельбы до 4700 м.

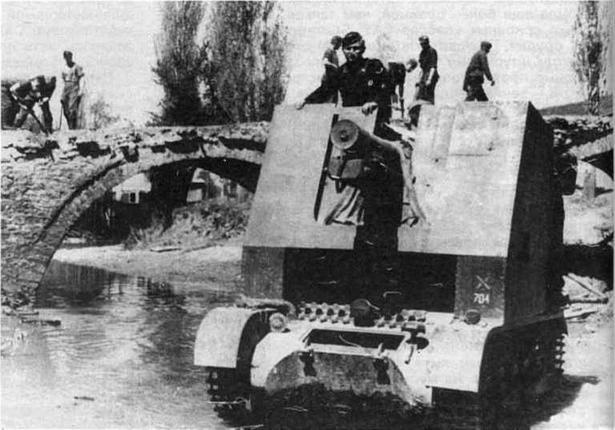

САУ из состава 704-й роты тяжелых пехотных орудий вброд форсирует водную преграду. Греции. 1941 год

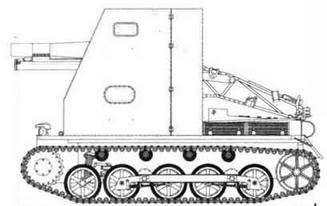

15 cm stG; 33 auf Pz.I
