Следует отметить, что в отличие от прототипов на серийных машинах, штатное вооружение состояло из 7,62-мм пулемета СГМБ — турельную установку пулемета ДШК на люке командира машины на вооружение не приняли. В 1956 году на том же месте разместили другой крупнокалиберный пулемет— 14,5-мм КПВТ на турели с бронеспинкой. Его боекомплект насчитывал 800 патронов. Угол возвышения пулемета достигал +85°. Однако эта машина, получившая обозначение БТР-50ПА (объект 750М), также не была принята на вооружение.

Остались опытными образцами еще две боевых машины, созданные в 1955 году на базе БТР-50П. Речь идет о зенитных самоходных установках ЗТПУ-2 и ЗТПУ-4 (иногда эти машины именуют БТР-50П2 и БТР-50П4). ЗТПУ-2, по сути, представляла собой БТР-50П, у которого в десантном отделении устанавливалась тумба в форме усеченного конуса, состоявшая из верхнего и нижнего кольцевых поясов, соединенных между собой четырьмя симметрично расположенными стойками. Нижний пояс тумбы болтами крепился к опорам, приваренным к днищу корпуса машины. К верхнему поясу приваривалось основание нижнего погона зенитной пулеметной установки. Для увеличения устойчивости тумбы при стрельбе ее передние стойки соединялись с верхним лобовым листом корпуса съемными распорками. Углы вертикального наведения двух пулеметов КПВТ составляли от-3° 20* до +91°. Механизмы наведения имели ручные приводы. Максимальная скорость наведения: по вертикали 37° 20’ в секунду, ло горизонту 46° 30* в секунду. Для стрельбы по наземным целям использовался телескопический прицел ОП-1-14, по воздушным — коллиматорный ВП-4. Боекомплект 1280 патронов Боевая скорострельность 484 выстр./мин. Установка обслуживалась одним наводчиком и двумя заряжающими.

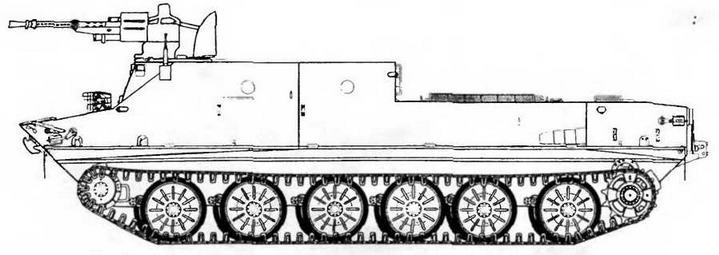

БТР-50ПА (объект 750М)

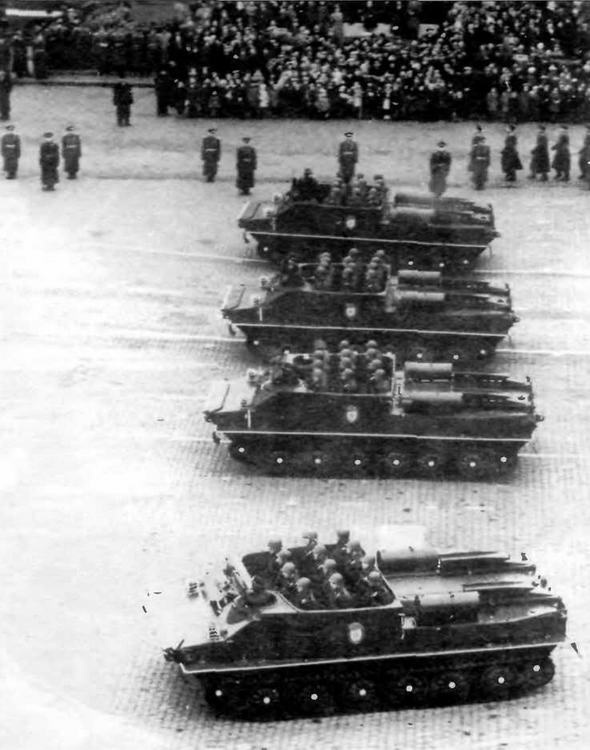

Бронетранспортеры БТР-50 на Красной площади. 7 ноября 1961 года. На крышах МТО боевых машин хорошо видны наружные топливные баки и складные аппарели для погрузки тяжелого вооружения

ЗТПУ-2 обеспечивала эффективное ведение огня по воздушным целям, летящим со скоростью до 600 км/ч на высоте 500 —1000 м. Горизонтальная дальность эффективного огня 2000 м.

ЗТПУ-4 отличалась от ЗТПУ-2 главным образом числом пулеметов КПВТ, которых стало четыре. Это потребовало усиления постамента и увеличения боекомплекта. Эффективность огня повысилась, остальные характеристики остались практически теми же.

С 1958 года началось серийное производство самой массовой модификации БТР-50ПК (объект 750ПК). Основным отличием нового бронетранспортера от базовой версии стала крыша над десантным отделением с тремя люками для посадки и высадки десанта. Установка бронированных крыш была осуществлена на всех плавающих и неплавающих колесных и гусеничных бронетранспортерах по опыту событий в Венгрии в 1956 году. Отсутствие крыш на отечественных бронетранспортерах привело к ощутимым потерям в личном составе. Открытые сверху машины забрасывались из верхних окон зданий гранатами и бутылками с зажигательной смесью. Кроме того, плавающие бронетранспортеры с полностью закрытыми корпусами обладают лучшими характеристиками при плавании на волнении.

БТР-50ПК мог перевозить 20 солдат или до 2 т груза, но доставлять на себе технику и тяжелое вооружение он уже был не в состоянии.

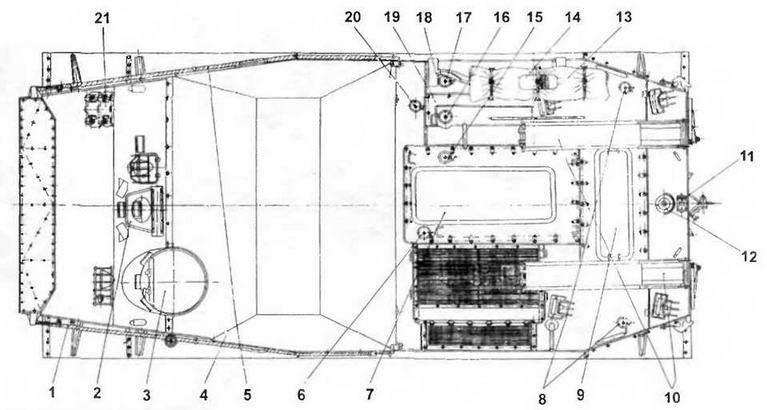

Люки, лючки и укладка ЗИП на БТР-50:

1,5—буксирные тросы; 2 — люк механика-водителя; 3—люк командира: 4 — тент; 6—лючок над заливным отверстием расширительного бачка; 1 — съемная крыша надмоторного люка; 8 — лючки над заправочными отверстиями бортовых передач; 9 — съемная крыша трансмиссионного люка; 10 — аппарели; 11 — блок троса лебедки; 12 — ролик троса лебедки; 13— укрывочный брезент; 14 — буек с веревкой; 15 — лючок над заправочным отверстием масляного бака; 16 — лючок над заправочным отверстием большого топливного бака; 17—лючок над заправочным отверстием малого топливного бака; 18— тележка погрузочного устройства: 19 — съемная крыша над топливными баками; 20 — лючок для выхода газов из котла обогревателя; 21 — траки

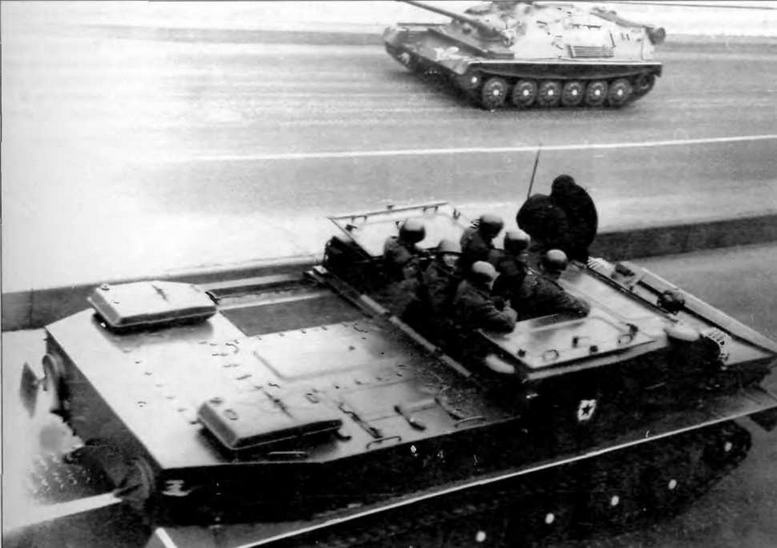

БТР-50ПК возвращается с парада на Красной площади. Прямоугольный люк в крыше десантного отделения закрывался двухстворчатой крышкой.

В правом переднем углу крыши корпуса хорошо виден колпак нагнетательного вентилятора

В процессе серийного производства в конструкцию бронетранспортера вносились те же изменения, что и в базовый танк ПТ-76. Так, в конце 1950-х годов на БТР-50ПК начали устанавливать ночной прибор механика-водителя ТВН-2Б, радиостанцию Р-113, автоматическую углекислотную противопожарную установку и ТДА. С 1962 года бронетранпортеры БТР-50ПК стали выпускаться на базе танка ПТ-76Б и оснащались системой ПАЗ и УА ППО. Установка третьего топливного бака емкостью 140 л позволила повысить запас хода бронетранспортера на 150 км по сравнению с БТР-50П и БТР-50ПК ранних выпусков. С 1968 года пулемет СГМБ стал заменяться на ПКБ, а радиостанции Р-113 — на Р-123.

В 1958 году на базе БТР-50ПК была сконструирована командно-штабная машина БТР-50ПУ (объект 750К), предназначавшаяся для обеспечения управления в танковых и мотострелковых частях и соединениях.

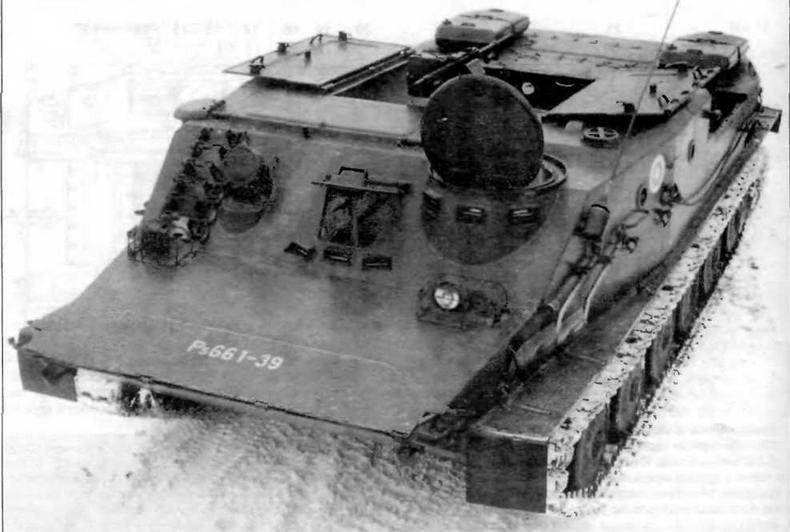

БТР-50ПК финской армии, 1974 год. Пулемет ПКБ начали устанавливать на серийных бронетранспортерах после 1968 года. Устанавливали их и на машинах более раннего выпуска в ходе капитального ремонта

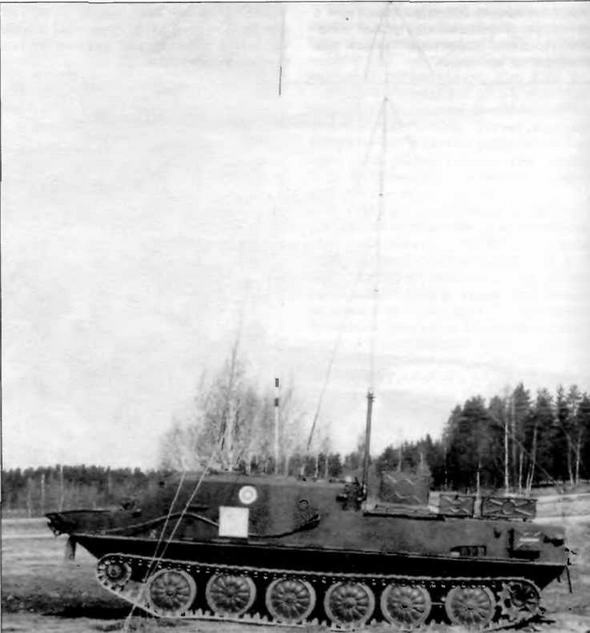

БТР-50ПУ финской армии. Весна 1976 года. Машина штатно комплектовалась 11-, 10- и тремя 4-м антеннами

В отличие от бронетранспортера БТР- 50ПК, в правой части верхнего лобового листа корпуса КШМ была размещена ниша штурмана с тремя призменными приборами наблюдения ТНП-Б. Бортовые листы корпуса не имели обзорных лючков, а вентиляторы с них перенесли на крышу штабного отделения, задняя стенка которого выполнялась сплошной, без откидного листа. На ней в положении по- походному крепилась телескопическая мачта антенны. На крыше штабного отделения находилась вращающаяся башенка для кругового обзора с прибором ТПКУ-2Б. За ней располагались два посадочных люка с откидными крышками и иллюминатор, также закрывавшийся броневой крышкой. Иллюминатор обеспечивал возможность работы в машине днем без искусственного освещения.

В отделении управления размещались три сиденья: командира части (соединения), механика-водителя и штурмана.
