В средней части верхнего лобового листа расположен люк механика-водителя с крышкой, в которой находится призменный прибор наблюдения ТНП-Б, используемый при движении на плаву с поднятым волноотражательным щитом. С целью защиты экипажа от свинцовых брызг, отлетающих от пуль, люк имеет ограждение, приваренное снаружи по его периметру. Внутри, вдоль нижнего края люка, прикреплена легкосъемная предохранительная подушка для предупреждения травмирования лица механика-водителя при вождении по-походному с открытым люком.

Ниже люка механика-водителя размещены три прибора наблюдения ТНП-Б. Ночной прибор наблюдения механика- водителя ТВН-2Б ставится на место ТНП-Б в крышке люка или на место центрального — в лобовом листе.

Справа от люка механика-водителя в верхнем лобовом листе сделан вырез, куда устанавливается прибор наблюдения МК-4 командира десанта. В ночное время он заменяется на монокулярный прибор ночного видения ТКН-1Б или ТКН-1БС. ИК-осветитель ОУ-3 крепится при этом на его броневом ограждении.

По сравнению с танком у бронетранспортера увеличена высота верхних бортовых листов, образующих боковые стенки десантного отделения На левом верхнем бортовом листе смонтирован поворотный броневой стакан антенного ввода.

Корпус ВТР-50ПК (вид спереди):

1 — нижний наклонный лист; 2,20,33 —буксирные крюки, 3— волноотражательный щит; 4 —скоба для крепления ограждения фары; 5 — средний наклонный лист; 6 — стойка для крепления фары, 7 — верхний наклонный лист; 8 — вырез для установки прибора наблюдения командира десанта, 9 — крышка люка механика-водителя: 10 — крышка переднего люка; 11 — крышки заднего люка; 12 — передний лист крышки силового отделения: 13 — крышка люка над топливным баком; 14 — зацеп для крепления наружных топливных баков с помощью стяжных лент; 15 — крышка люка над двигателем; 16 — крышка люка над силовой передачей; 17—съемная броневая решетка; 18 — сетка над диффузором эжектора; 19— бонка для крепления штепсельной розетки; 21 — кронштейн для укладки трубы подогревателя; 22 — задний верхний бортовой лист; 23 — окно для выброса воды; 24 — кронштейн оси балансира; 25 — нижний бортовой лист; 26 — средний верхний бортовой лист; 27 — кронштейн для пружин и резиновых упоров; 28 — колодка крепления захвата: 29 — кронштейн для укладки антенны; 30 — кронштейн крепления антенны; 31 — крышка люка командира бронетранспортера; 32 — передний верхний бортовой лист

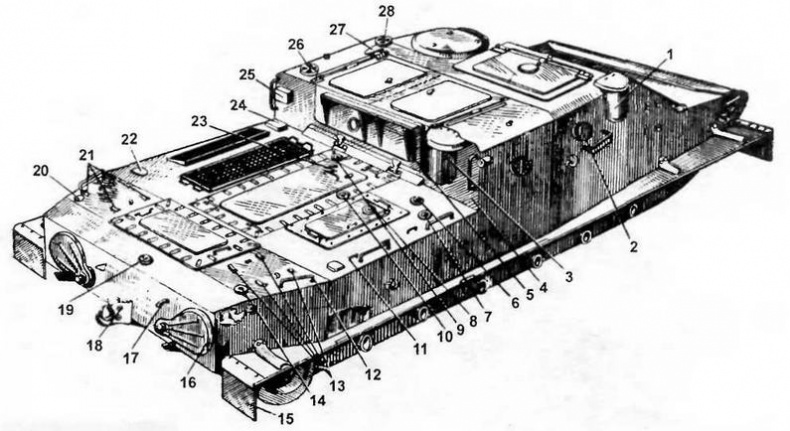

Корпус БТР-50ПК (вид с кормы):

1 — кожух приточного вентилятора; 2 — обзорный лючок; 3 — кожух вытяжного вентилятора; 4 — лист задней стенки десантного отделения; 5 — откидывающийся лист; 6 — пробка лючка для выпуска продуктов сгорания из подогревателя; 7 — пробка лючка для заправки малого топливного бака; 8 — пробка лючка для заправки большого топливного бака; 9 — пробка лючка для заправки системы охлаждения; 10 — пробка лючка для заправки масляного бака; 11 — скоба для крепления укрывочного брезента; 12 — поручень; 13,21 — кронштейны крепления дополнительных топливных баков; 14,20 — пробки лючков для заправки смазки в бортовые передачи; 15 — грязевой щиток; 16 — заслонка; 17—упор-ограничитель; 18 — крюк для буксировки артсистем; 19— пробка лючка для заправки кормового топливного бака; 22 — кожух клапана водооткачивающей системы; 23 — бонка крепления решетки для укладки буя; 24 — коробка с выключателем водооткачивающего насоса (МВП-2); 25—коробка для укладки нагрудного переключателя танкового переговорного устройства (ТПУ); 26 — ограждение люка индивидуального воздухопритока двигателя; 27 — кожух отверстия выброса загрязненного воздуха нагнетателем; 28—ограждение люка забора воздуха нагнетателем

В правый верхний бортовой лист вварен кожух приточного вентилятора. В обоих этих листах имеются по два обзорных лючка, которые могут использоваться для стрельбы из личного оружия.

В задней стенке десантного отделения есть откидывающийся лист, в котором имеется лючок для стрельбы из личного оружия. На этой стенке справа приварен броневой кожух вытяжного вентилятора, предназначенный для отсоса загрязненного воздуха из десантного отделения и включающийся совместно с приточным вентилятором только на стоянке бронетранспортера при неработающем двигателе и закрытых люках.

Крыша над десантным отделением состоит из сваренных между собой броневых листов и имеет два люка, закрывающихся крышками и предназначенных для входа и выхода десанта и погрузки имущества. Крышка переднего люка может фиксироваться в вертикальном положении. В ней имеется лючок для стрельбы из личного оружия при открытом люке. Задний люк закрывается двумя крышками.

С 1962 года на крыше десантного отделения за люком командира под броневым колпаком устанавливается нагнетатель, такой же, как в системе ПАЗ танка ПТ-76Б. С этого же времени был введен индивидуальный забор воздуха в двигатель через входной патрубок, находящийся в левом заднем углу крыши десантного отделения.

На корме бронетранспортера есть крюк для буксировки артсистем: 57-, 76- и 85-мм пушек.

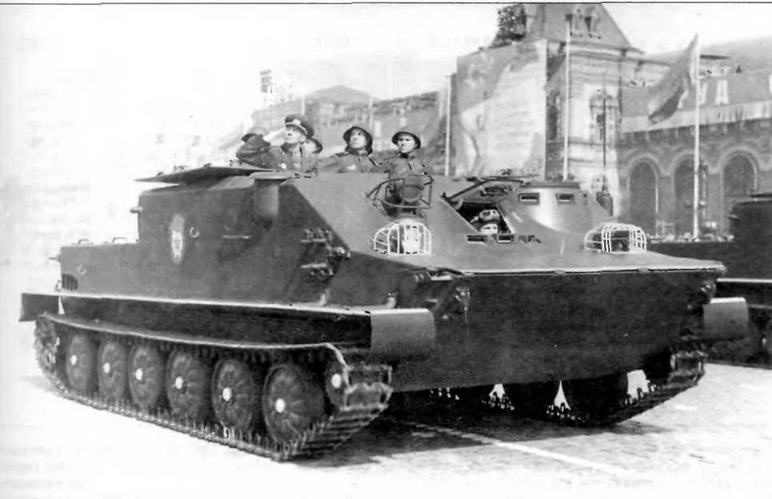

Бронетранспортеры БТР-50ПК на Красной площади. Москва, 1 мая 1963 года

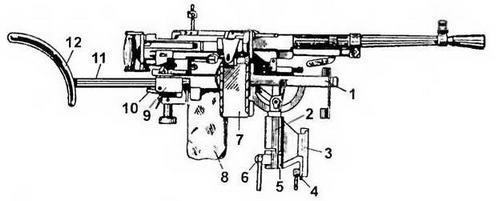

Пулемет СГМБ в боевом положении (вид справа):

1 — постель; 2 — вертлюжный кронштейн: 3 — направляющая планка, 4,6 — зажимные винты; 5 — фиксатор; 7 — корзинка; 6 — гильзоулавливатель; 9 — направляющая; 10 — защелка; 11 — стержень наплечника; 12 — наплечник

Пулемет ПКБ в боевом положении (вид слева):

1 — постель; 2 — вертлюжный кронштейн; 3 — направляющая планка; 4,6 — зажимные винты: 5 — фиксатор

Отделение управления расположено в носовой части корпуса. В отличие от танка, в нем, кроме сиденья механика- водителя, размещены еще два сиденья: командира бронетранспортера и командира десанта. Сиденье командира бронетранспортера установлено у левого борта. Его можно регулировать по высоте и переворачивать мягкой подушкой вниз. В этом случае командир может ехать стоя в открытом люке. Он становится ногами на тыльную сторону сиденья, к которой прикреплен резиновый коврик, Сиденье командира десанта размещено справа от сиденья механика- водителя.

На нижнем лобовом листе находятся коробки для укладки боекомплекта пулемета, ЗИП радиостанции и часть ЗИПа машины. Отделение управления освещается двумя плафонами. В остальном оно оборудовано так же, как отделение управления танка ПТ-76Б.
