Приводы управления танком — комбинированные, с гидросервоприводом следящего действия с механической обратной связью.

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из восьми сдвоенных опорных катков с резиновыми бандажами диаметром 850 мм.

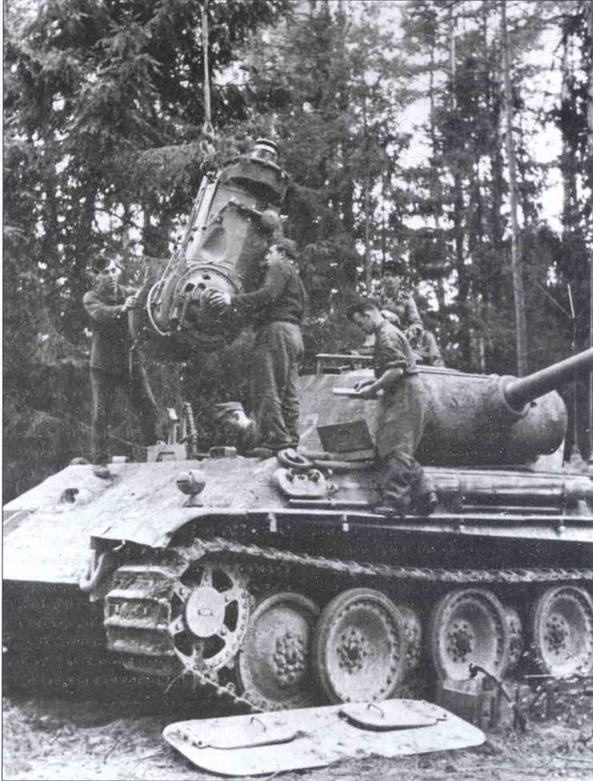

Демонтаж коробки передач и механизма поворота танка «Пантера» в полевых условиях. На переднем плане — крышка люка, предназначенного для демонтажа этого агрегата

Завести «Пантеру» вручную было делом нелегким. Для этого привлекалось не менее двух членов экипажа

Подвеска — индивидуальная торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм. Передние и задние катки снабжались гидравлическими амортизаторами.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катком устанавливался отбойный ролик.

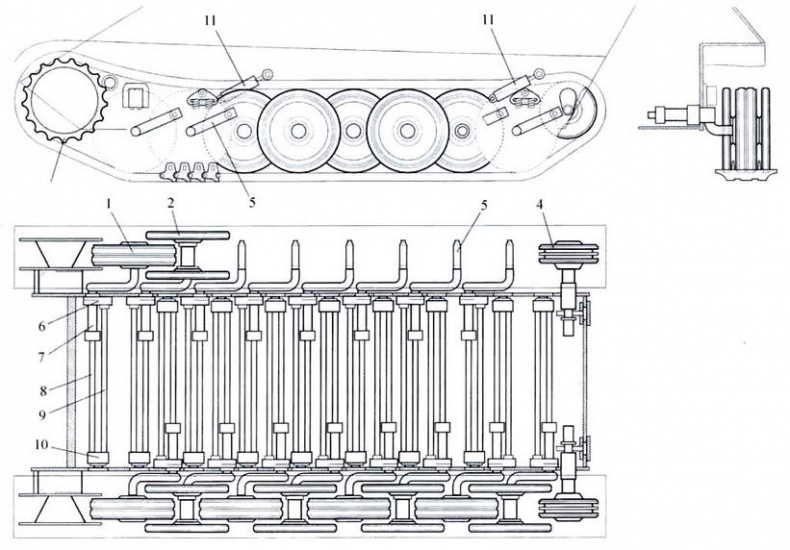

Схема подвески танка:

1,2 — опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — балансир; 6 — неподвижная муфта крепления торсионов; 7 — втулка торсиона; 8,9 — торсионы; 10 — подвижная муфта крепления торсионов; 11 — гидравлические амортизаторы

Направляющие колеса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака 153 мм.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GTLN700 12-1500BJ1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А ч. Потребители: электростартер Bosch BFD624ARS15 мощностью 4,4 кВт, контрольные приборы, подсветка прицелов, приборы световой и звуковой сигнализации, аппаратура внутреннего и внешнего освещения, спуски пушки и пулеметов.

СРЕДСТВА СВЯЗИ. Все танки «Пантера» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км, телефоном и 9,4-км телеграфом.

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ. Система пожаротушения — автоматическая. Сигнализация была выведена на панель приборов механика-водителя.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКОВ «ПАНТЕРА»

Модификация	Ausf.D	Ausf.A	Ausf.G
Боевая масса, т	44.8	44.8	45,5
Экипаж, чел.	5	5	5
Габаритные размеры, мм:
длина	8860	8860	8860
ширина	3440	3440	3420
высота	3100	2990	2980
клиренс	560	560	560
Высота линии огня, мм	2260	2260	2260
Толщина брони, мм:
лоб корпуса	80 — 60	80 — 60	80 — 50
борт и корма	40	40	50 — 40
крыша и днище	17	17	17
башня	100 — 17	100 — 17	100—17
Максимальная скорость движения, км/ч:
по шоссе	46	46	46
по местности	18,7	18,7	18,7
Запас хода, км:
по шоссе	200	200	200
по местности	100	100	100
Преодолеваемые препятствия:
угол подъема, град.	30	30	30
ширина рва, м	2,45	2,45	2,45
высота стенки, м	0,9	0,9	0,9
глубина брода, м	1,9	1,9	1,9
Удельное давление, кг/см2	0.84	0,84	0,84
Удельная мощность, л.с./т	15,9	15,9	15,4
