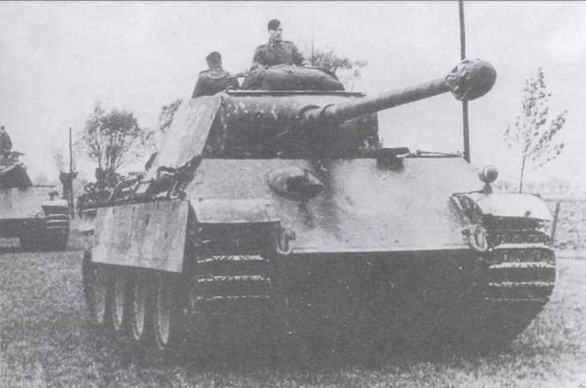

«Пантера» Ausf.G позднего выпуска без циммерита на броне

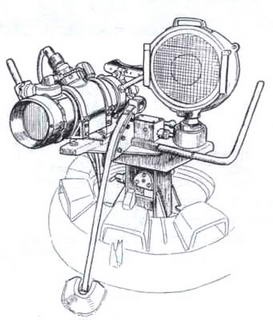

Прибор ночного видения

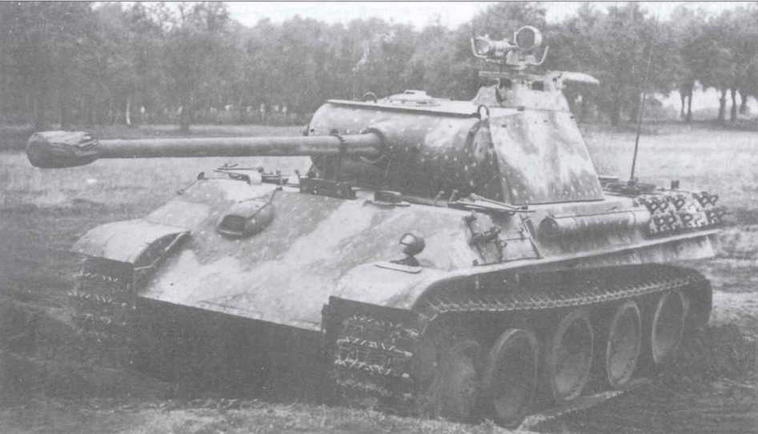

«Пантера» Ausf.G с установленным на командирской башенке прибором ночного видения

Ausf.F

В 1943 году началось проектирование очередной модификации «Пантеры»— Ausf.F, которая существенно отличалась от предшествующих моделей. Важнейшим нововведением стала башня, получившая название Schmalturm («узкая» или «тесная башня»), которая была меньше стандартной и имела другую конструкцию.

В течение 1944 года изготавливалось и испытывалось несколько прототипов. Проектирование закончилось лишь в январе 1945 года.

В итоге толщина брони башни составляла: лоб—100 мм, борт и корма— 50, крыша — 30. В лобовом листе все еще сохранялась амбразура для телескопического прицела TZF13. В окончательном варианте лобовая броня увеличилась до 120 мм, бортовая — до 60, а броня крыши —до 40. Устанавливались новый стабилизированный перископический прицел TZF1 и стереоскопический дальномер фирмы Zeiss. Дальномер с базой 1320 мм и 15-кратным увеличением располагался в передней части башни, по бортам которой имелись броневые колпаки для его окуляров. Предусматривалась и установка прибора ночного видения FG 1250.

Маска пушки типа Saukopfblende («свиное рыло») толщиной 120 мм была подобна примененной на танке «Тигр II».

Новшества не обошли и вооружение танка. И если пушка осталась прежней и была лишь модернизирована на заводах Skoda — она лишилась дульного тормоза и получила индекс KwK 44/1, то башенный пулемет MG 34 заменили на MG 42. Вместо курсового пулемета устанавливался автомат МР 44. Монтаж вооружения в башне осуществлялся на заводах Krupp и Skoda.

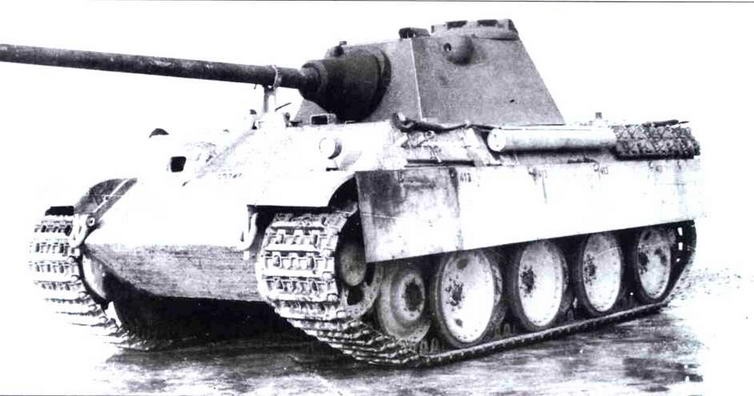

Последний вариант башни Schmalturm, установленный на корпусе танка Ausf.G. 1945 год

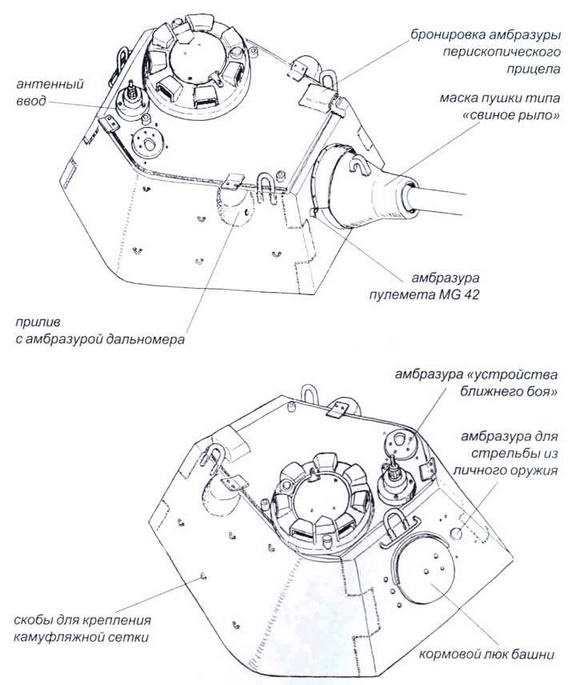

Schmalturm

Изменения затронули не только башню, но и корпус. Толщину крыши увеличили с 17 до 25 мм, изменили люки водителя и стрелка-радиста.

Испытывались и два новых двигателя: Deutz Т8М118 мощностью 700 л.с. (515 кВт) и Maybach HL 234 с непосредственным впрыском топлива и мощностью 850 л.с. (625 кВт).

До конца войны не появилось ни одного прототипа в законченном виде, хотя серийное производство планировалось начать в июне 1945-го. В начале года фирма Daimler-Benz собрала шасси, на котором установили стандартную башню от Ausf.G. В свою очередь, «тесную башню» установили на шасси Ausf.G и испытывали в Куммерсдорфе. Всего для «Пантеры» Ausf.F изготовили восемь корпусов и две башни.

На фото слева и внизу: танк модели G с экспериментальной ходовой частью с необрезиненными опорными катками. Сентябрь 1944 года

«Пантера II»

В феврале 1943 года были разработаны тактико-технические требования к танку «Пантера II», предполагавшие высокую степень унификации танков «Тигр II» и «Пантера». Осуществить это оказалось достаточно просто, так как на заводах Henschel производились машины обоих типов.

На «Пантере II» предполагалось использовать «тесную башню» и новый корпус. Лобовая броня достигала 100, бортовая — 60, а кормовая — 40 мм. Вооружение — 88-мм пушка KwK 43 L/71. Поскольку в этом случае масса танка превысила 50 т, встал вопрос о новой силовой установке. В качестве вариантов рассматривались двигатели Maybach HL 234, Simmering Sla 16 (720 л.с.) и MAN/Argus LD 220 (700 л.с.). В 1945 году для «Пантеры II» началось проектирование новой башни со 150-мм лобовой броней.

Ни один из двух прототипов не был достроен. До более-менее высокой степени готовности довели одно шасси, установив на него башню от Ausf.G. Интересно отметить, что параллельно с проектированием «Пантеры II» велась разработка танка Е-50, призванного ее заменить.

В процессе работ над Ausf.F и «Пантерой II» фирма Krupp дважды предлагала варианты перевооружения обычной «Пантеры» пушкой KwK 43 L/71 калибра 88 мм, но безрезультатно. Остался на бумаге и проект оснащения «Пантеры» 100-калиберной 75-мм пушкой с начальной скоростью снаряда 1250 м/с.

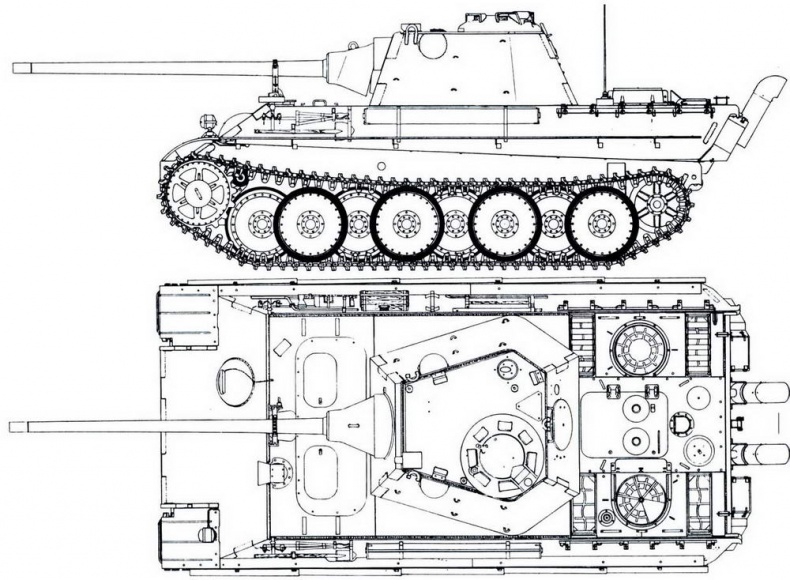

Panther Ausf.F

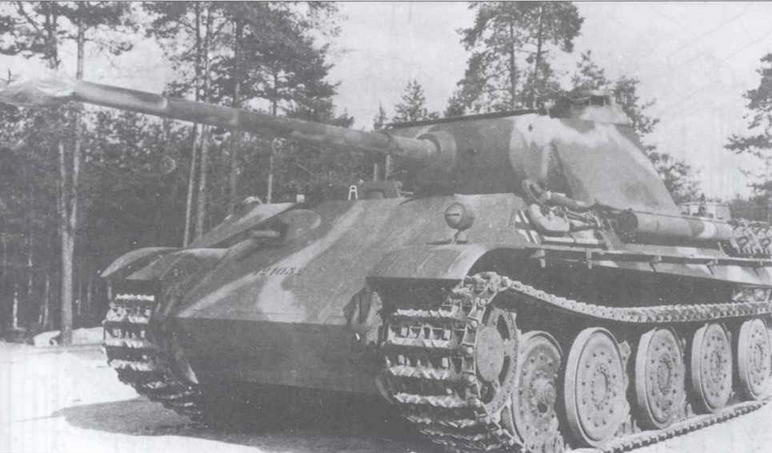

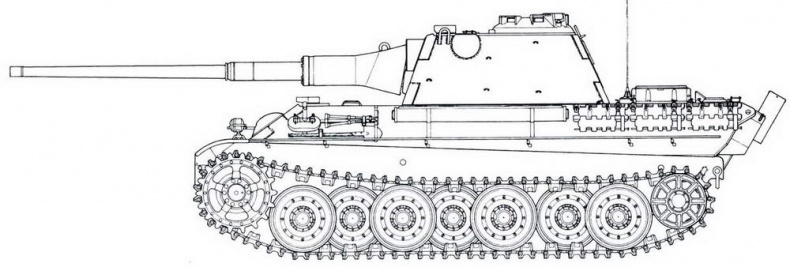

Panther II

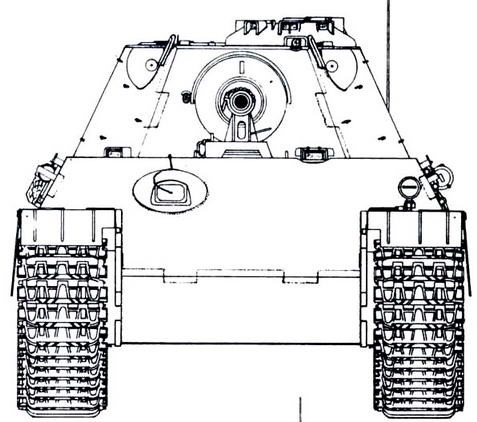

Вид спереди

Вид сзади

КОМПОНОВКА танка Pz.Kpfw.V «Пантера» — классический вариант с традиционным для германского танкостроения передним расположением трансмиссии.

Отделение управления находилось в передней части танка. В нем размещались главный фрикцион, коробка передач, механизм поворота, органы управления танком, контрольные приборы, курсовой пулемет, часть боекомплекта, радиостанция и рабочие места двух членов экипажа — механика-водителя и радиста (он же — пулеметчик).

Боевое отделение располагалось в средней части танка. Здесь размещались: в башне — пушка и спаренный с ней пулемет, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под вращающимся попиком башни находился боекомплект.

На днище танка устанавливались водяной насос, насос гидравлической системы поворота башни и поворота танка и воздушный компрессор.

В моторном отделении, располагавшемся в кормовой части танка, размещались двигатель, радиаторы, вентиляторы и топливные баки. Между моторным и боевым отделениями имелась металлическая перегородка.
