КОРПУС танка собирался из броневых листов, соединенных в шип и сваренных двойным швом.

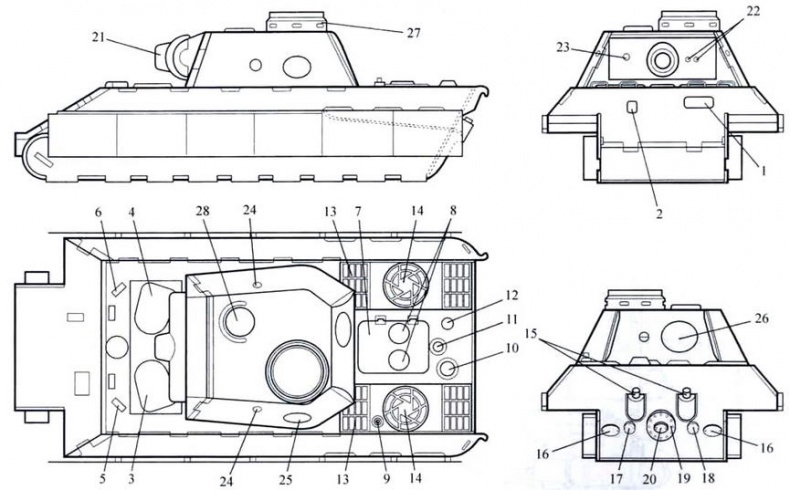

Корпус танка:

1 — люк-пробка механика-водителя; 2 — броневая заслонка пулеметной амбразуры; 3 — люк-лаз механика-водителя; 4 — люк-лаз радиста; 5 — перископические приборы наблюдения механика-водителя; 6 — перископические приборы наблюдения радиста; 7 — люк моторного отделения; 8 — отдушины для притока воздуха; 9 — вывод антенны; 10 — люк для заливки воды в систему охлаждения; 11 — основание для установки воздухоподводящей трубы при подводном вождении танка; 12 — люк для доступа к горловине топливных баков; 13 — воздухоприемные окна системы охлаждения двигателя; 14 — воздухоотводящие окна системы охлаждения двигателя; 15 — выхлопные трубы; 16 — люки для доступа к механизмам натяжения гусениц; 17 — люк для доступа к водогрейному котлу системы охлаждения; 18 — люк для доступа к приводу инерционного стартера; 19 — люк для доступа в моторное отделение; 20 — люк для доступа к приводу двигателя от пусковой рукоятки; 21 — маска пушки; 22 — амбразуры бинокулярного прицела; 23 — амбразура спаренного пулемета; 24 — амбразура для стрельбы из личного оружия; 25 — люк для выброса стреляных гильз; 26 — люк-лаз для посадки и высадки экипажа; 27 — командирская башенка; 28 — отдушина башенного вентилятора

Верхний лобовой лист корпуса располагался под углом 38° к горизонтальной плоскости, нижний — под углом 37°. Нижние бортовые листы — вертикальные, верхние наклонены под углом 48°, кормовой лист — под углом 60°.

В передней части крыши корпуса имелись люки-лазы механика-водителя и радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма (у модификации G откидывались на петлях). Люки-лазы были выполнены в крышке люка, предназначенного для удобства монтажа и демонтажа коробки передач и механизма управления танком.

Кроме того, в передней части крыши корпуса устанавливались четыре (у варианта G — два) перископических прибора наблюдения (по два для механика-водителя и радиста) и имелось вентиляционное отверстие, прикрытое броневым колпаком, перед которым монтировалась стойка для фиксации ствола пушки в походном положении.

Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних отсека при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не проникала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средние — для его отвода.

Надмоторная часть закрывалась крышкой с двумя вентиляционными отверстиями.

В днище танка были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач.

Схема бронирования танка

Немецкая пехота сопровождает атакующую «Пантеру» из состава дивизии СС «Викинг». Польша, 1944 год. Большие размеры танка обеспечивали пехотинцам надежное укрытие

БАШНЯ, имевшая форму усеченного конуса, — сварная, с соединением листов в шип и наклоном стенок 65°. В передней части башни в литой маске полуцилиндрической формы устанавливались пушка, спаренный с ней пулемет и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала двигателя. При 2500 об/мин полный оборот башни осуществлялся за 17 с вправо и 18 с влево. При выключенном двигателе башня поворачивалась вручную. При этом из-за неуравновешенности башни ее поворот вручную при крене свыше 5° был невозможен.

На крыше башни устанавливалась командирская башенка с шестью (позже с семью) смотровыми приборами.

ВООРУЖЕНИЕ. Основное вооружение «Пантеры» — пушка 7,5 cm KwK 42 калибра 75 мм, производившаяся на заводе фирмы Rheinmetall- Borsig в Дюссельдорфе. Ствол орудия имел длину 70 калибров — 5250 мм; вместе с дульным тормозом — 5535 мм. Масса его составляла 1000 кг, а всей установки вместе с маской — 2650 кг. Предельная длина отката — 420 мм. Вертикальная наводка— в пределах от — 8° до +18°.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Полуавтоматика располагалась на правой стороне казенника (закрывающий механизм) и на люльке (копирное устройство). Противооткатные устройства состояли из гидравлического тормоза отката и воздушножидкостного накатника. Подъемный механизм пушки — секторного типа.

Выстрел из пушки производился с помощью стационарного электроспуска, кнопка которого находилась на рукоятке маховика подъемного механизма.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Воздух для продува ствола отсасывался из короба гильзоулавливателя.

С пушкой был спарен 7,92-мм пулемет MG 34. Курсовой пулемет размещался в лобовом листе корпуса в бугельной (Ausf.D) или шаровой (Ausf.A и G) установке. Командирские башенки модификаций А и G были приспособлены под монтаж зенитного пулемета MG 34.

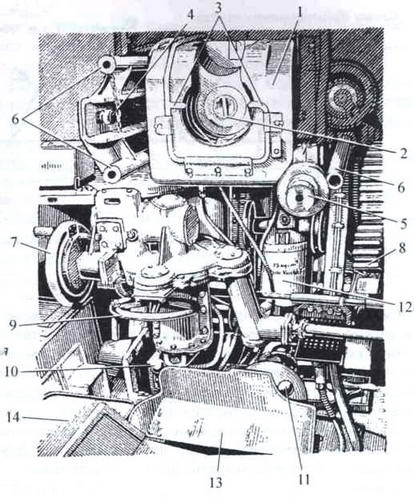

Боевое отделение танка:

1 — казенная часть пушки; 2 — клин затвора; 3 — трубопровод для продува канала ствола; 4 — указатель отката; 5 — цилиндр полуавтоматики; 6 — гнездо для установки ограждения пушки; 7 — маховик подъемного механизма; 8 — сектор подъемного механизма; 9 — маховик ручного поворотного механизма; 10 — рычаг управления гидравлическим поворотным механизмом; 11 — рычаг включенш гидравлического поворотного механизма; 12 — уравновешивающий механизм пушки; 13 — гильзоупавливатель; 14 — сиденье наводчика

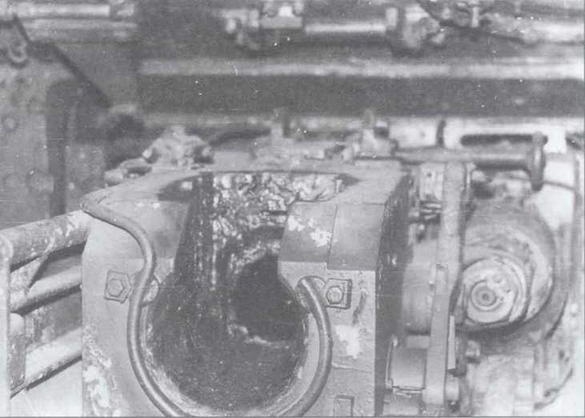

Казенная часть 75-мм пушки KwK 42 танка Ausf.G, находящегося в Музее БТВТ в Кубинке. По понятным причинам затвор пушки отсутствует

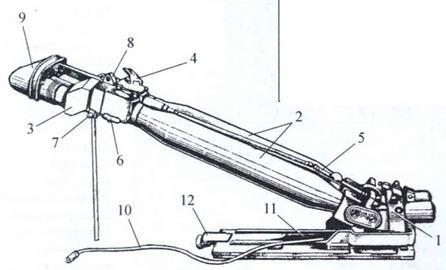

Телескопический бинокулярный прицел TZF 12:

1 — объективная часть; 2 — телескопические трубы; 3 — окулярная часть; 4 — механизм установки углов прицеливания и выверки по высоте и направлению; 5 — карданный валик; 6 — рычаг включения светофильтров; 7 — механизм для установки окуляров на уровне глаз; 8 — проушина для закрепления прицела к крыше башни; 9 — налобник; 10 — провод освещения шкал для ночной стрельбы; 11 — салазки прицела; 12 — стопорный винт салазок
