Вид на казенную часть 75-мм пушки Рак 40 и щитовое прикрытие. Обращает на себя внимание характерная немецкая двухслойная конструкция щита

18 мая 1942 года рейхсминистр вооружений Альберт Шпеер издал распоряжение, предписывающее начать монтаж пушек Рак 40 на шасси Pz.38(t) и Pz.II.

План развития вооружений сухопутных войск от 1 июля 1942 года предусматривал выпуск самоходных истребителей танков под безусловным приоритетом Führer Befehl — «приказ фюрера», поэтому сроки и объемы работы следовало соблюдать в точности и любой ценой. Начались интенсивная разработка и испытания сразу нескольких боевых машин на разных шасси.

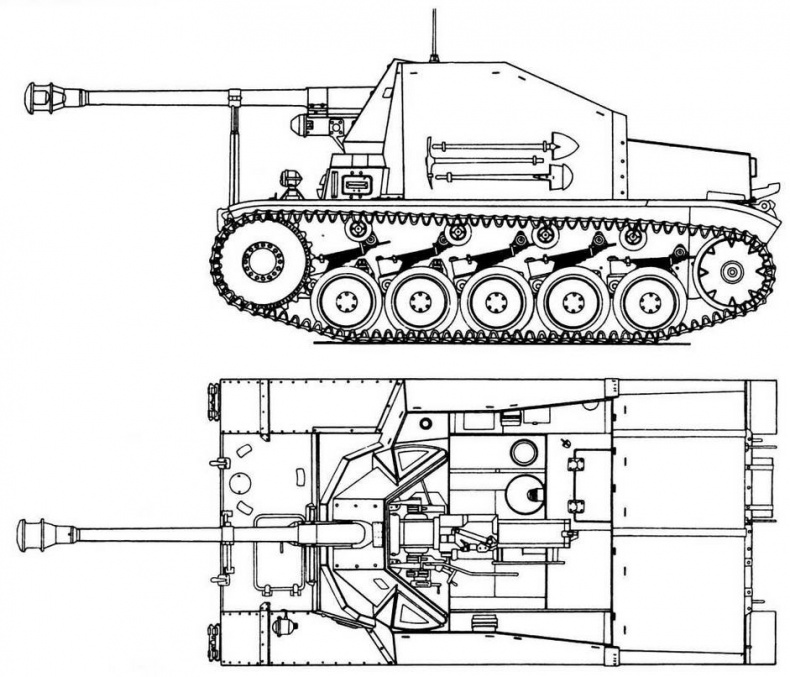

Sd.Kfz.131 Marder II

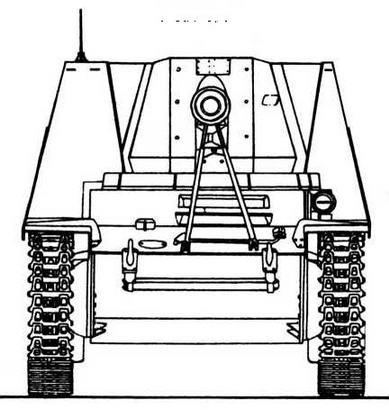

Вид спереди

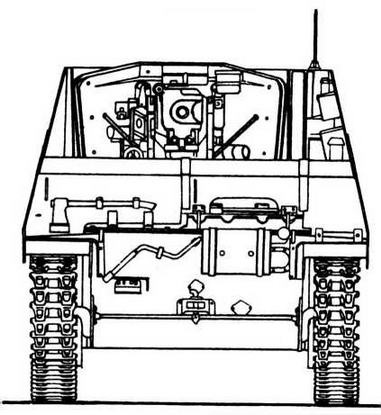

Вид сзади

В первую очередь, следует упомянуть истребитель танков 7,5 cm Pak 40/1 auf Panzerjäger Lorraine- S(f), разработанный на базе французского тягача. До мая 1940 года фирма Lorraine поставила французской армии 618 гусеничных тягачей и бронетранспортеров Lorraine 37L и 38L, 330 из которых достались немцам. В июле — августе 1942 года 179 таких машин вооружили пушкой Рак 40, которая устанавливалась в кормовой части корпуса в неподвижной открытой сверху и сзади броневой рубке. Машина получила индекс Sd.Kfz.135, а впоследствии — название Marder I. Этот 8-тонный истребитель танков использовался в основном на Восточном фронте.

В значительно больших количествах, чем предыдущие, производились противотанковые САУ с использованием шасси массовых модификаций танка Pz.II, главным образом — модификации Ausf.F, выпускавшейся с марта 1941 по декабрь 1942 года.

На основании упоминавшегося выше распоряжения от 18 мая 1942 года министерство вооружений выдало заказ фирме Alkett на постройку прототипа самоходной установки на базе шасси Pz.II. Кроме того, берлинское предприятие получило предписание вести дальнейшее техническое усовершенствование конструкции этой боевой машины.

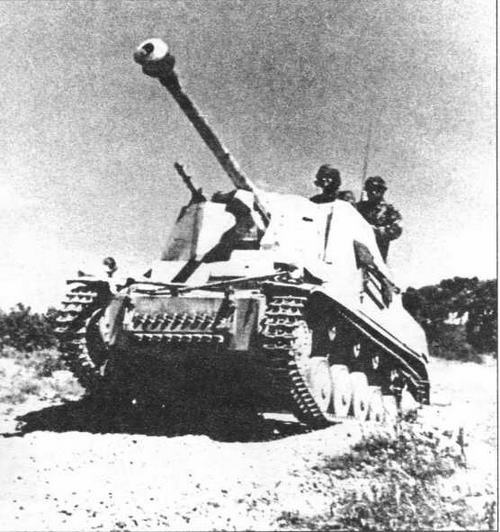

Истребитель танков Sd.Kfz.131. Восточный фронт, 1943 год. Обращает на себя внимание пулемет MG34, установленный на правом борту рубки

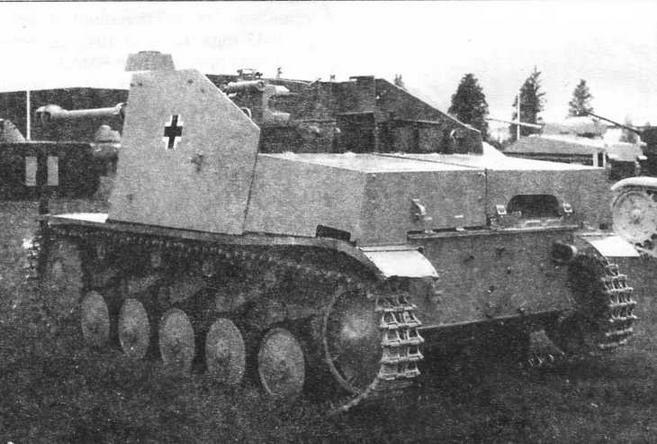

Самоходная установка Sd. Kfz. 131 «Мардер II» в экспозиции военного музея на Абердинском полигоне в США. На кормовой стенке корпуса этой машины отсутствует глушитель

В основу конструкции САУ было положено шасси легкого танка Pz.II Ausf.F. Компоновка корпуса танка практически не претерпела изменений. Были демонтированы башня и часть подбашенного листа крыши корпуса. На их месте смонтировали открытую сверху и сзади броневую рубку коробчатой формы. Ее бортовые листы имели переменную высоту и толщину 10 мм. Лобовая броня корпуса САУ осталась прежней и составляла 35 мм, бортовая и кормовая — 15 мм. Сложной формы броневой щит орудия выполнялся двухслойным, по типу щита полевой противотанковой пушки. Толщина бронелистов щита равнялась 4 мм и 8 мм.

Противотанковая 75-мм пушка Рак 40/2 (качающаяся часть с верхним станком) была смонтирована в рубке на специальной раме, прикрепленной к крыше отделения управления на болтах. Сектор обстрела пушки составлял 32° влево и 25° вправо. Угол возвышения: +10°, склонения: -8°. Прицел — телескопический однообъективный Zeiss ZF 3x8. Дополнительное вооружение включало пулемет MG34 калибра 7,92 мм. В боекомплект пушки входило 37 выстрелов, размещенных в трех стальных ящиках на 24, 7 и 6 штук в кормовой части боевого отделения. Боекомплект пулемета — 600 патронов. Стопор пушки в положении по-походному крепился к верхнему лобовому листу корпуса САУ.

В моторном отделении устанавливался двигатель Maybach HL 62TRM мощностью 140 л.с. при 2600 об/ мин. В топливную систему двигателя входили два бензобака емкостью 102 л и 68 л. Трансмиссия состояла из карданной передачи, двухдискового главного фрикциона сухого трения, коробки передач, одноступенчатых планетарных механизмов поворота и бортовых передач. Шестискоростная коробка передач ZF Aphon SSG46 с дисковыми синхронизаторами на всех передачах устанавливалась в передней части корпуса.

Ходовая часть применительно к одному борту состояла из пяти обрезиненных опорных катков диаметром 550 мм, подвешенных на четвертьэллиптических листовых рессорах индивидуально, и четырех поддерживающих катков. Ведущее колесо располагалось спереди, направляющее — сзади. Гусеницы — двухгребневые, шириной 300 мм. Длина опорной поверхности — 2400 мм, шаг 91 мм. Каждая гусеница включала 108 траков.

Двигатель, трансмиссия и ходовая часть позволяли 11-тонной боевой машине развивать максимальную скорость по шоссе до 40 км/ч, по пересеченной местности — до 20 км/ч. Запас хода составлял соответственно 190 км и 125 км. В экипаж самоходной установки, получившей индекс Sd.Kfe.131, входило три человека.

Истребитель танков Sd.Kfz.138 Ausf.H «Мардер III» во дворе завода ВММ

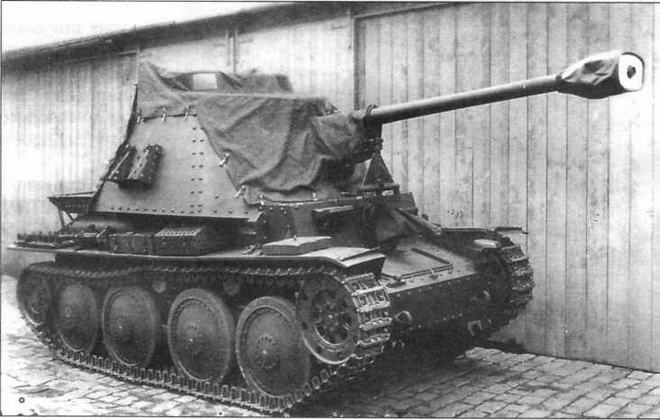

«Мардер III», укрытый брезентом, в положении по-походному. Хорошо виден стопор пушки

Серийный выпуск САУ наладили на тех же заводах, которые выпускали танки Pz.II — Fahrzeug und Motorenwerke GmbH (FAMO) в Бреслау (Вроцлав) и FAMO-Warschau в Чеховицах близ Варшавы. Первоначально планировалось 50% выпускаемых танков достраивать как самоходные установки, оснащенные пушками калибра 75 мм. Однако уже в конце июня 1942 года долю самоходок увеличили до 75% от общего числа шасси. Одновременно с этим заводы FAMO получили приказ готовиться к полному сворачиванию выпуска танков и переходу на выпуск самоходных установок, что и произошло в январе 1943 года. С июля 1942 до июня 1943 года предприятия FAMO собрали 531 машину Sd.Kfe.131 на вновь изготовленных шасси. С июля 1943 по март 1944 года фирмы Daimler- Benz и MAN переделали в самоходки этого типа еще 75 танков Pz.II разных модификаций.

Одновременно с противотанковой САУ Sd.Kfz. 131 фирма Alkett разработала вариант конструкции самоходной установки на базе танка Pz.38(t). В июне 1942 года из Берлина в Прагу отправили два опытных образца САУ Sd.Kfz.138 Ausf.H и всю конструкторскую документацию на них. Одну машину вооружили 75-мм противотанковой пушкой Рак 40/3, другую — 75-мм штурмовой пушкой Stuk 40. Обе самоходки были изготовлены на базе танков Pz.38(t) Ausf.G. После полигонных испытаний специалисты фирмы ВММ и представители Вермахта остановили свой выбор на САУ, вооруженной пушкой Рак 40/3. В отличие от опытного образца серийные машины выпускались на шасси танков Pz.38(t) Ausf.H.
