Что касается самой 76-мм пушки, то она была установлена на крыше корпуса танка на специальном лафете. От полевого орудия заимствовалась вращающаяся часть. Углы горизонтального наведения составляли по 25° вправо и влево, вертикального — от -5° до +16°. Скорострельность достигала 10 выстр./мин. Пушка оборудовалась специальным щитом толщиной 5 мм П-образной формы. На САУ ранних выпусков монтировались пушки FK 296(r), на всех последующих — Рак 36(r). Для стрельбы из орудия использовался телескопический прицел Pakzielfernrohr ZF 3x8°.

Вспомогательное вооружение машины состояло из пулемета MG 34, который перевозился в боевом отделении САУ, а для ведения стрельбы устанавливался на специальном кронштейне на щите орудия. Боекомплект пулемета включал 800 патронов.

Как и на базовом танке, на САУ был установлен 6-цилиндровый карбюраторный рядный двигатель жидкостного охлаждения Maybach HL 62TRM мощностью 140 л.с. (103 кВт) при 2600 об/мин. Рабочий объем двигателя — 6234 см3. Коробка передач Maybach Variorex VG 102128Н имела семь скоростей вперед и три назад. Несмотря на то, что масса САУ по сравнению с танком возросла на 1,5 — 2 т и достигла 11,5 т, динамические характеристики машины изменились незначительно. Самоходка развивала максимальную скорость 55 км/ч. При емкости бензобака 200 л запас хода машины равнялся 200 км.

Истребитель танков «Мардер»

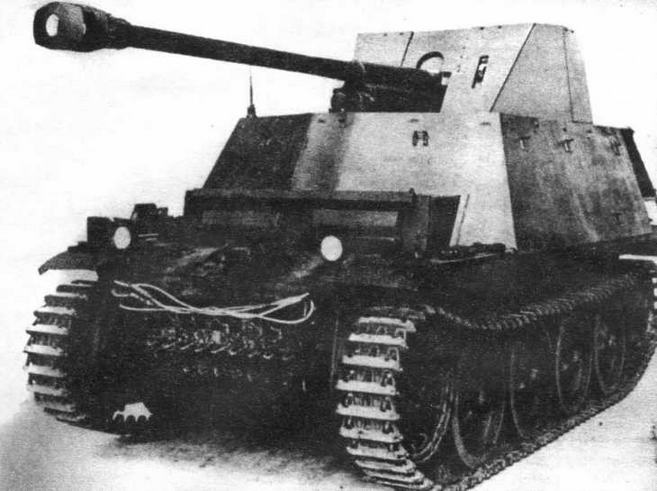

Самоходная установка Sd.Kfz.132 «Мардер II» ранних выпусков

Истребитель танков «Мардер»

Расчет занимает места в самоходной установке Sd.Kfz. 132 «Мардер II» поздних выпусков. Кормовая часть машины защищена броней


Самоходная установка на базе Pz.II Ausf.D/E получила обозначение Panzerselbstfahrlafette 1, позже измененное на более громоздкое — 7,62 cm Pak 36(r) Fahrgestell auf Pz.II (Sfl), и индекс в сквозной системе транспортных средств Вермахта — Sd.Kfz.132. Серийное производство машины осуществлялось на берлинском заводе фирмы Alkett с апреля 1942 по ноябрь 1943 года. За это время из заводских цехов вышли 202 САУ. Впрочем, говорить о полноценном серийном производстве можно только относительно двух месяцев — апреля и мая 1942 года, когда было выпущено 150 машин. Позже переделка танков в САУ шла вяло, порой прерываясь на два-три месяца, по-видимому из-за отсутствия шасси. В 1943 году изготовили всего 27 машин, причем для переоборудования в Sd.Kfz. 132 использовались уже шасси огнеметных танков Flammpanzer II.

В декабре 1941 года фирма Alkett получила еще один заказ на разработку противотанковой САУ с использованием все той же 76-мм пушки Рак 36(r). Flo предназначалась она для установки на шасси легкого танка Pz.38(t) чехословацкой конструкции, выпускавшегося для Вермахта фирмой ВММ (Böhmisch Mährische Maschinenfabrik) — бывший завод CKD в Праге.

В январе 1942 года прототип САУ и вся документация по переделке танка были отправлены из Берлина в Прагу. Первая самоходка 7,62 cm РаК(r) auf Pz.38(t) Marder III (Sd.Kfz.139) покинула сборочный цех 10 апреля.

Вращающаяся башня танка и подбашенный лист крыши корпуса были заменены неподвижной низкопрофильной клепаной рубкой (уже изготовленные башни нашли применение на фортификационных сооружениях). Рубка собиралась из бронелистов толщиной 14,5 мм и 6 мм. В рубке смонтировали крестообразный лафет для вращающейся части пушки Ф-22, прикрытой клепаным П-образным щитом толщиной 14,5 мм. Орудие имело горизонтальные углы обстрела 21° влево и вправо от продольной оси танка.

Истребитель танков «Мардер»

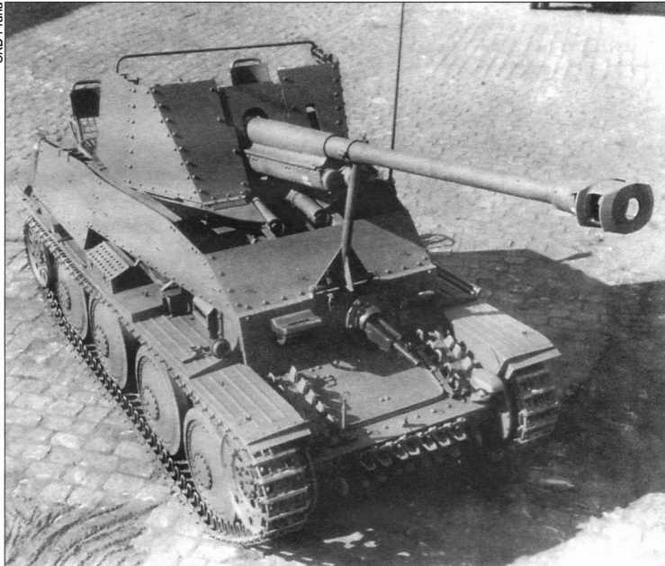

Истребитель танков Sd.Kfz. 139 «Мардер III». Стопор пушки установлен в положение по-походному

Истребитель танков «Мардер»

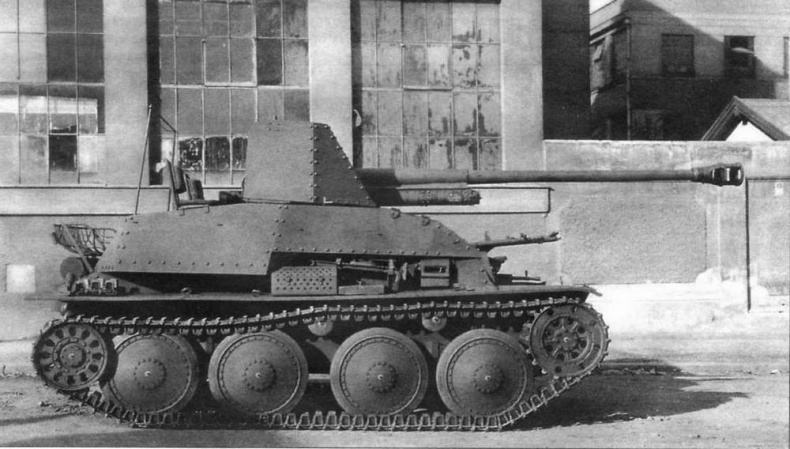

Истребитель танков Sd.Kfz.139 «Мардер III» в боевом положении. Стопор пушки откинут


Вертикальные углы наведения колебались в пределах от-6° до+18°. Для стрельбы использовался телескопический прицел Pakzielfernrohr ZF 3x8°. Для фиксации качающейся части пушки при движении машины использовались два стопора: откидной кронштейн, смонтированный на лобовом листе рубки, и стопор казенной части, размещенный в боевом отделении. Наводчик и заряжающий, практически не имевшие защиты от обстрела, располагались на откидных металлических сиденьях над моторным отделением; механик-водитель и радист остались в передней части корпуса на своих штатных местах. Из прежнего вооружения танка Pz.38(t) сохранился 7,92-мм курсовой пулемет MG 37(t) (ZB vz.37) в лобовом листе корпуса. Боекомплект пушки состоял из 30 артвыстрелов, пулемета из 1200 патронов.

Следует отметить, что при переделке в самоходку компоновка танка Pz.38(t) не изменилась: отделение управления по-прежнему находилось впереди, боевое — в середине, а моторное — в кормовой части корпуса.

Истребитель танков «Мардер»

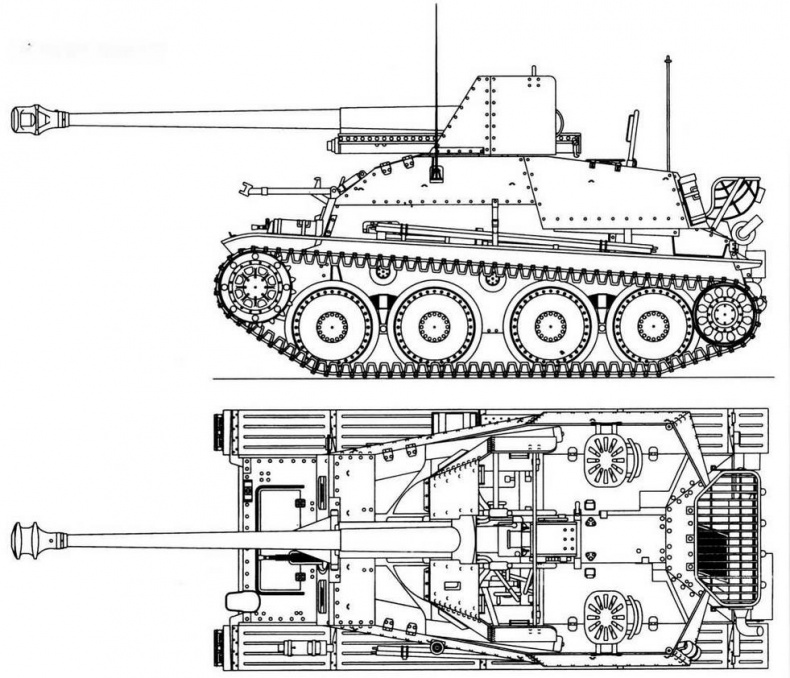

Sd.Kfz.139 Marder III

Истребитель танков «Мардер»

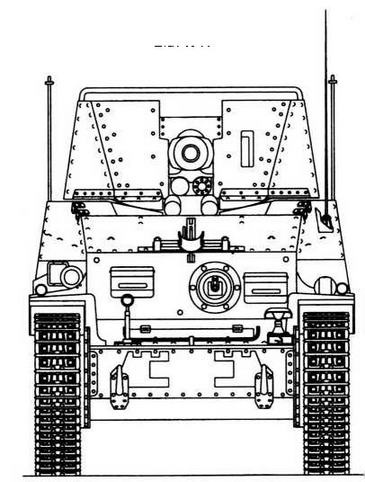

Вид спереди

Истребитель танков «Мардер»

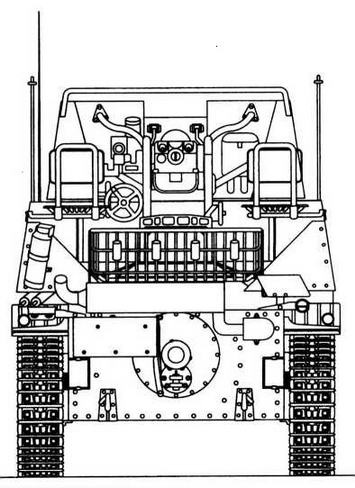

Вид сзади


На первых 194 машинах, изготовленных на шасси танков Pz.38(t) Ausf.G, были установлены двигатели Praga ЕРА мощностью 125 л.с. (92 кВт). При изготовлении остальных самоходок использовались танки Pz.38(t) Ausf.H, оснащенные двигателями Praga EPA II мощностью 140 л.с. (103 кВт). Оба двигателя — карбюраторные, 6-цилиндровые, четырехтактные, рядные, жидкостного охлаждения. Друг от друга они отличались диаметром цилиндров и степенью сжатия. В качестве топлива служил этилированный бензин с октановым числом не ниже 74. В систему питания входили два основных бензобака емкостью 110 л каждый и один вспомогательный — емкостью 40 л.

Крутящий момент от двигателя к коробке передач передавался с помощью многодискового главного фрикциона сухого трения и карданного вала. Коробка передач Praga- Wilson TN100 — планетарная, пятискоростная (5+1), с предварительным выбором передач. Перед коробкой передач располагались дифференциал, бортовые фрикционы, бортовые передачи и тормоза. Ходовая часть, применительно к одному борту, состояла из четырех одинарных обрезиненных опорных катков большого диаметра, сблокированных попарно в две балансирные тележки, подвешенные на полуэллиптических листовых рессорах. Литое ведущее колесо находилось впереди. С каждого борта имелось по два обрезиненных одинарных поддерживающих катка. Каждая гусеница включала 94 трака шириной 293 мм.
