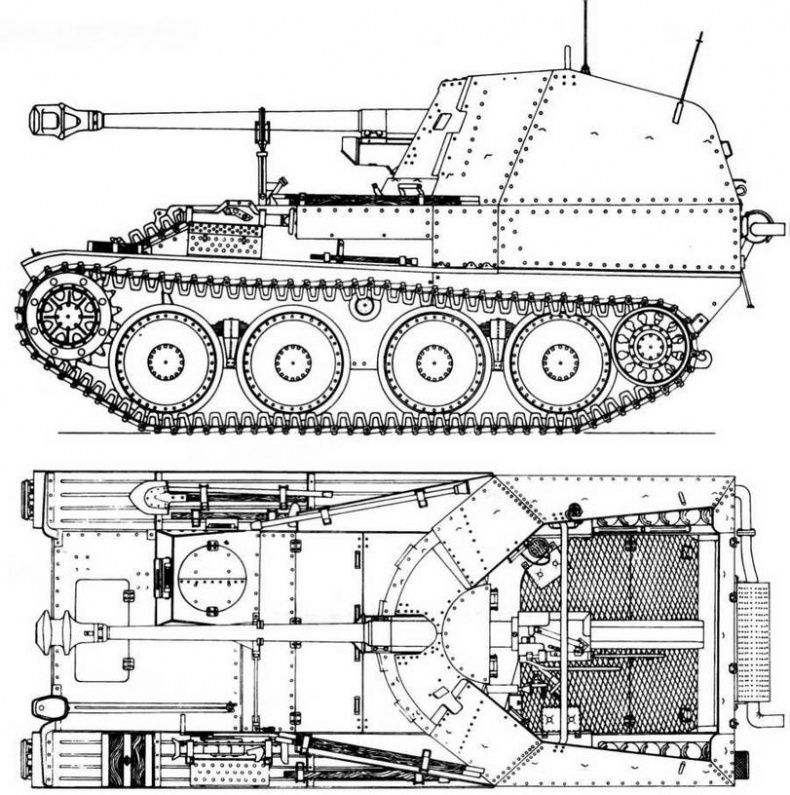

Sd.Kfz. 138 Marder III Ausf.M

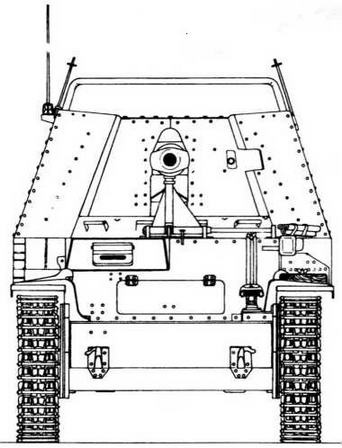

Вид спереди

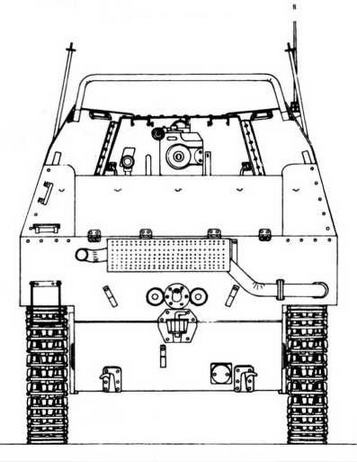

Вид сзади

С каждого борта имелось по одному обрезиненному одинарному поддерживающему катку. Каждая гусеница включала 94 трака шириной 293 мм. Масса гусеницы составляла 460 кг. Длина опорной поверхности — 2920 мм.

Что же касается боевого отделения, то теперь оно занимало всю кормовую часть корпуса. Здесь располагалась рубка коробчатой формы. Броневые листы толщиной от 6 до 15 мм собирались на каркасе из уголков с помощью болтов с пулестойкими головками. Кормовая стенка рубки была ниже бортов и выполнялась откидной на петлях. При этом она занимала горизонтальное положение и могла использоваться членами орудийного расчета как сиденье. На лафете, укрепленном на обрезе крыши корпуса танка, в передней части боевого отделения устанавливались верхний станок и качающаяся часть 75-мм пушки Рак 40/3. Казенная часть и механизмы наведения орудия были прикрыты броневым щитом толщиной 6 мм, выгнутым в форме усеченного конуса и полностью перекрывавшим амбразуру в лобовом листе рубки. Установка пушки обеспечивала углы горизонтального наведения до 2 1° влево и вправо. Вертикальные углы наведения колебались в диапазоне от -5° до +13°. Скорострельность орудия достигала 12 — 14 выстр./мин. Живучесть ствола — 6 тысяч выстрелов.

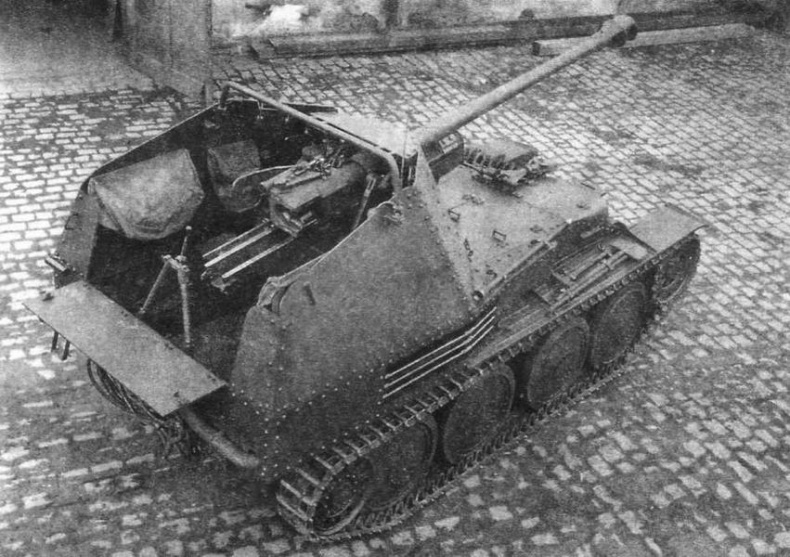

Истребитель танков «Мардер III» Ausf.M. Кормовая стенка рубки откинута в горизонтальное положение

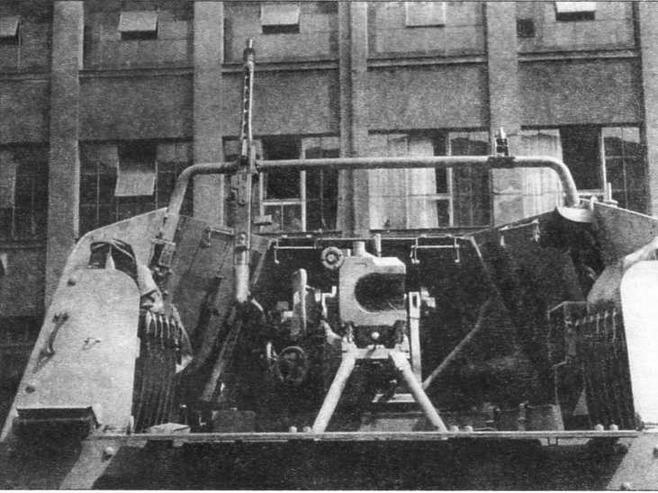

Вид сзади на боевое отделение САУ «Мардер III» Ausf.M. Казенник пушки зафиксирован стопором в положение по-походному. Пулемет MG 42 установлен на кронштейне дуги над боевым отделением

В походном положении качающаяся часть пушки фиксировалась двумя стопорами: одним — за казенную часть, другим — за ствол. Второй стопор был установлен на крыше отделения управления. Кормовое расположение боевого отделения позволило обеспечить лучшую защиту и облегчить работу расчета, члены которого теперь могли обслуживать орудие стоя. Кроме того, ствол пушки не выступал за габариты машины, что облегчало ей маневрирование в лесу и на городских улицах.

В рубке размещался боекомплект пушки из 27 выстрелов, в двух укладках по бортам. Здесь же в походном положении укладывался пулемет MG 34 или MG 42 с боекомплектом 1500 патронов. В боевом положении он мог устанавливаться на стенке рубки или на специальных кронштейнах, закрепленных на трубе-поперечине над боевым отделением.

У правой стенки рубки размещалась радиостанция Fu Spr «d». Масса машины составляла 10,5 т. Экипаж — три человека. Максимальная скорость — 46,5 км/ч, запас хода — 198 км.

Новая самоходка получила обозначение Sd. Kfz. 138 Ausf.M. Существует версия, что буква «М» в обозначении этой модификации означает mitte — середина, то есть среднее расположение двигателя.

Первые 20 истребителей танков Marder III Ausf.M покинули завод ВММ в апреле 1943 года. До июня 1944 года, когда в сборочных цехах новая противотанковая САУ Hetzer заменила Marder, всего изготовили 942 машины этой модификации.

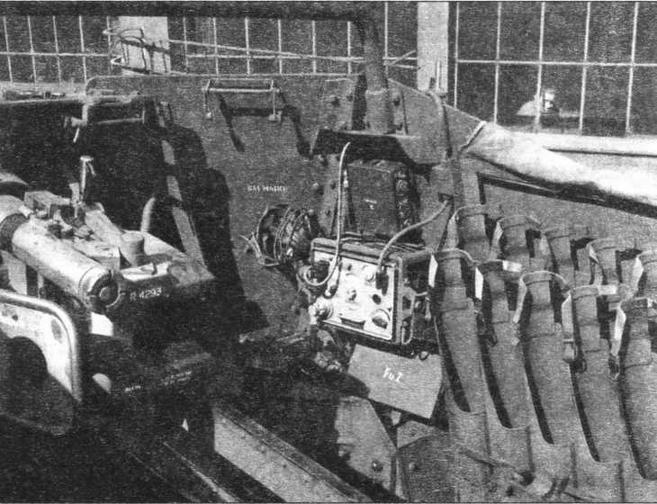

Боевое отделение САУ «Мардер III» Ausf.M. Слева от стеллажа для 75-мм выстрелов хорошо видна радиостанция Fu Spr «d»

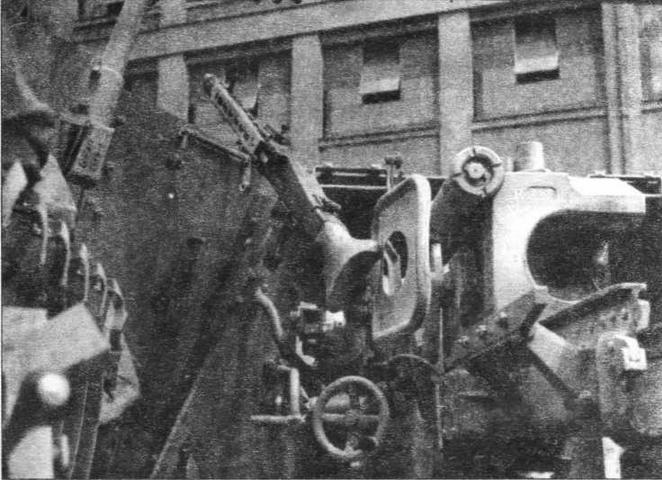

Боевое отделение САУ «Мардер III» Ausf.M. Вид на место наводчика. Пулемет MG 42 установлен на кронштейне левого борта рубки

Небольшая их часть была выпущена в командирском варианте. В боевом отделении вместо правой боеукладки артвыстрелов устанавливалась радиостанция Fu 8. В результате боекомплект сокращался до 15 выстрелов, но зато обеспечивалась связь со штабом дивизии.

Одну из самоходок, использовавшихся для подготовки экипажей, переоборудовали для работы на газе. На крыше передней части корпуса, слева от башенки механика-водителя смонтировали два больших газовых баллона. Само собой разумеется, что во фронтовых частях САУ такой переделке не подвергались.

Из стадии проектирования не вышла самоходная установка Marder III, вооруженная 75-мм пушкой KwK 42 с длиной ствола в 70 калибров, аналогичной используемой на тяжелом танке «Пантера».

На базе САУ Sd.Kfz. 138 Ausf.M был разработан бронетранспортер для перевозки шести солдат. Он представлял собой самоходную установку с демонтированным вооружением, в рубке которой и перевозился десант. Амбразуру пушки при этом закрыли. После изготовления одного прототипа и его испытаний машину вновь переделали в самоходку.

Первыми истребителями танков, поступившими в боевые части, стали САУ Panzerjäger I на базе легкого танка Pz.l. Впрочем, в боевых действиях весны — лета 1940 года эти машины почти не участвовали, отдельные встречи с французскими танками показали недостаточную бронепробиваемость 47-мм чехословацкого орудия, в боекомплект которого в тот период еще не входили подкалиберные снаряды. Накануне операции «Барбаросса» в резерве главного командования Вермахта имелось семь отдельных дивизионов истребителей танков. В летних боях 1941 года эти машины уже с подкалиберными снарядами в боекомплекте показали себя очень хорошо, и вся критика в их адрес сводилась почти исключительно к недостаткам ходовой части и трансмиссии. Последние известные боевые эпизоды с участием Panzerjäger I относятся к периоду боев за Сталинград осенью 1942 года.

В июле 1942 года на вооружение Вермахта начали поступать истребители танков Marder II и Marder III. Первым подразделением, получившим новые боевые машины, стала 1-я батарея противотанкового дивизиона 13-й танковой дивизии, воевавшей на южном фланге Восточного фронта. Вслед за ней «мардеры» появились в 3-й и 24-й танковых дивизиях.

Самоходная установка Sd. Kfz. 132 «Мардер II» из состава 60-й моторизованной дивизии. Восточный фронт, зима 1942/43 года

По штату 1942 — 1943 годов такой дивизион (Panzerjäger Abteilung) должен был включать в себя три батареи по 13 машин в каждой. В противотанковом дивизионе моторизованной дивизии «мардерами» вооружались только две батареи, а одна — буксируемыми орудиями. Дивизиону образца 1943 года полагалось иметь 51 САУ: по 14 машин в каждой батарее плюс три САУ в штабном взводе. Впрочем, до полного штата ни одно подобное подразделение, по- видимому, никогда укомплектовано не было.
