В открытой сверху сварной башне кругового вращения установлены 76-мм пушка и зенитный крупнокалиберный пулемет. Для уравновешивания башни в задней части развитой кормовой ниши имеется противовес. Корпус — сварной, лобовая часть башни — литая.

Двигатель и агрегаты силовой передачи установлены на специальной раме (рельсах), что позволяет после отсоединения трубопроводов, тяг и шарниров выкатывать двигатель из машины через кормовой люк, а агрегаты силовой передачи — через люк в лобовом листе корпуса. Подвеска индивидуальная, торсионная, с гидравлическими амортизаторами двойного действия. Торсионы выполнены по типу торсионов советского танка КВ. Для обеспечения постоянства натяжения гусениц при движении по пересеченной местности ведущие и направляющие колеса оборудованы компенсационными устройствами.

Самоходные установки «Хеллкет» состояли на вооружении противотанковых батальонов танковых и пехотных дивизий армии США, в ряде случаев совместно с М10. Они участвовали в боевых действиях в Италии и на Западном фронте вплоть до конца войны. После 1945 г. были сняты с вооружения армии США и поставлялись в другие страны. В Южной Корее, Венесуэле и Югославии М18 использовались до конца 1970-х гг.

На базе САУ М18 выпускались бронетранспортёры М39, командирские и разведывательные машины.

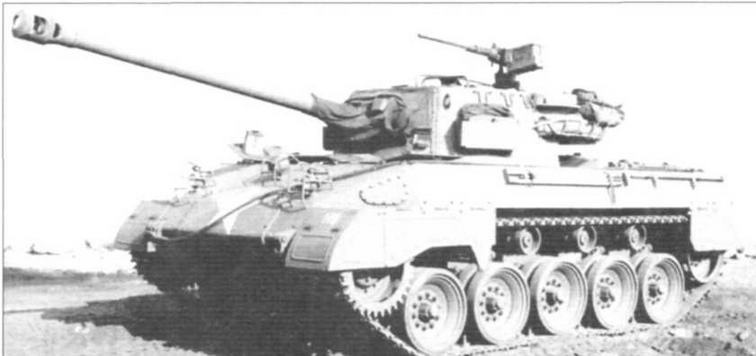

САУ М18. В конструкции применено специально разработанное оригинальное шасси на основе индивидуальной подвески

Тактико-технические характеристики САУ М18

БОЕВАЯ МАССА, т: 17,036. ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6652, ширина — 2876, высота — 2580, клиренс — 356.

ВООРУЖЕНИЕ: 1 пушка М1А1 или М1А2 клб. 76 мм, 1 пулемёт Browning М2НВ клб. 12,7 мм.

БОЕКОМПЛЕКТ: 45 артвыстрелов, 1000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M71D.

БРОНИРОВАНИЕ, мм: лоб корпуса — 35, борт и корма — 12,7, крыша и днище — 8, башня — 12,7—40.

ДВИГАТЕЛЬ: Continental R975 С4,9-цилиндровый карбюраторный звездообразный воздушного охлаждения; мощность 400 л.с. (294 кВт) при 2400 об/мин.

ТРАНСМИССИЯ: шестеренчатый редуктор, гидравлический трансформатор, планетарная коробка передач, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, четыре поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); ширина гусеницы — 366 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 72.

ЗАПАС ХОДА, км: 168.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,91, ширина рва, м — 1,88, глубина брода, м — 1,22.

СРЕДСТВА СВЯЗИ: радиостанция SCR-610

40 mm Gun Motor Carriage M19

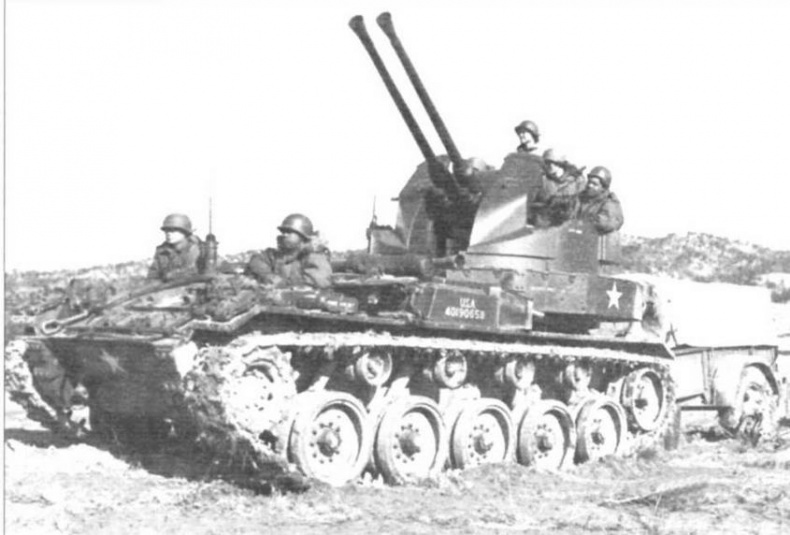

Зенитная установка М19. Предназначалась для борьбы с низколетящими целями и легкобронированными машинами противника

ЗСУ М19 — единственная зенитная самоходная установка на танковом шасси, принятая на вооружение американской армии. Разработана в рамках концепции создания семейства боевых машин различного назначения на базе легкого танка М24. Выпускалась фирмами Cadillac и Massey Harris. С августа 1944 г. до конца войны изготовлено 285 самоходок.

Две автоматические 40-мм зенитные пушки установлены во вращающейся открытой сверху башне, размещенной в кормовой части корпуса. Стрельба осуществляется электроспуском. Управление вращением башни и качающейся частью пушек — с помощью электрогидравлического привода с ручным управлением. Двигатель расположен в средней части машины.

В боевых действиях Второй мировой войны зенитные самоходные установки М19 участия не принимали. На вооружении армии США М19 состояли до середины 1950-х гг.

М19

Тактико-технические характеристики ЗСУ М19

БОЕВАЯ МАССА, т: 17,479.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5461, ширина — 2847, высота — 2985, клиренс — 432.

ВООРУЖЕНИЕ: 2 пушки Bofors М2 клб. 40 мм.

БОЕКОМПЛЕКТ: 336 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: автоматический зенитный прицел М13.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса — 25,4, корма — 19, крыша и днище — 12,7, башня — 12,7.

ДВИГАТЕЛЬ: как у базового танка.

ТРАНСМИССИЯ: две гидромуфты, две планетарные коробки передач, демультипликатор, двойной дифференциал, бортовые передачи. Коробки передач и демультипликатор обеспечивали шесть скоростей вперед и одну назад.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, четыре поддерживающих катка, направляющее колесо с компенсационным механизмом, обеспечивающим постоянное натяжение гусеницы, ведущее колесо переднего расположения со съёмными зубчатыми венцами (зацепление цевочное); подвеска индивидуальная, торсионная; ширина гусеницы —406 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 55.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, высота стенки, м — 0,91, ширина рва, м — 2,4, глубина брода, м — 1,02.

СРЕДСТВА СВЯЗИ: радиостанция SCR-538.

90 mm Gun Motor Carriage M36 Slagger

Противотанковая САУ M36. Идентична СУ-100 в СССР, «Ягдпантере» — в Германии М36 «Слаггер» — наиболее мощная из всех противотанковых самоходных установок армии США. Создана путём модификации САУ М10А1 и М10. С ноября 1943 по сентябрь 1945 г. фирмами Fisher Tank Arsenal, Massey Harris Company, American Locomotive Company и Montreal Locomotive Works изготовлено 2324 машины.

M36 — корпус, двигатель, трансмиссия и ходовая часть заимствованы у САУ М10А1. В открытой сверху башне цилиндрической формы с развитой кормовой нишей, переходящей в противовес, установлена 90-мм пушка, разработанная на основе зенитного орудия. Часть пушек снабжалась дульным тормозом. Изготовлено 1413 единиц.

М36В1 — корпус, двигатель, трансмиссия и ходовая часть заимствованы у среднего танка М4АЗ. Изготовлено 187 единиц.

М36В2 — корпус, двигатель, трансмиссия и ходовая часть — как у САУ М10. к1ад башней навесная броневая крыша. Пушка с дульным тормозом. Изготовлено 724 единицы.
