Бронированный автомобиль-разведчик — легкий бронетранспортер, созданный на шасси полноприводного коммерческого грузового автомобиля. Завершающая модель целого семейства боевых машин, начиная со Scout Car M1 в 1934 г., и представленного прототипами и опытными партиями. В 1941 г. фирма White Motor Company развернула производство первого, по-настоящему серийного варианта БТР — M3А1, изготовив до конца 1944 г. 20 918 единиц.

Сварной открытый корпус машины установлен на раме шасси. В передней части корпуса по бортам имеются двери для посадки и высадки водителя и командира. По периметру корпуса смонтирован рельс, к которому крепятся и по которому могут свободно перемещаться пулеметы. Для ведения зенитной стрельбы предусмотрена стойка в центре кузова. Перед бампером машины установлен специальный подрессоренный барабан, облегчающий преодоление вертикальных препятствий.

В 1938 г. несколько машин-разведчиков М3, или «скаутов» (именно такое название стало наиболее популярным), поступило в 13-й кавалерийский полк 7-й механизированной кавбригады. Их эксплуатация носила опытовый характер. От последующего крупносерийного варианта М3 отличались меньшей мощностью двигателя и отсутствием барабана впереди корпуса.

С 1941 г. «скауты» M3А1 были стандартным вооружением разведывательных батальонов и кавалерийских эскадронов танковых, а затем и пехотных дивизий. Кроме того, они использовались в качестве тягачей противотанковых орудий, санитарных и штабных машин.

M3А1 поставлялись союзникам США — Великобритании, СССР, Франции, находились в строю польских и чехословацких войск.

В США и Великобритании «скауты» сняли с вооружения почти сразу после войны, передав его функции отчасти джипам, а отчасти легким танкам. В СССР М3А1 использовались до 1947 г. и послужили непосредственным прототипом при разработке лёгкого бронетранспортера БТР-40. Французы использовали «скауты» в Алжире и Индокитае в 1950-е гг., причем часть машин была переоборудована в дрезины.

Во многих других государствах, в основном Азии, Африки и Латинской Америки, «скауты», подчас модернизированные до неузнаваемости, состояли на вооружении до конца 1970-х гг.

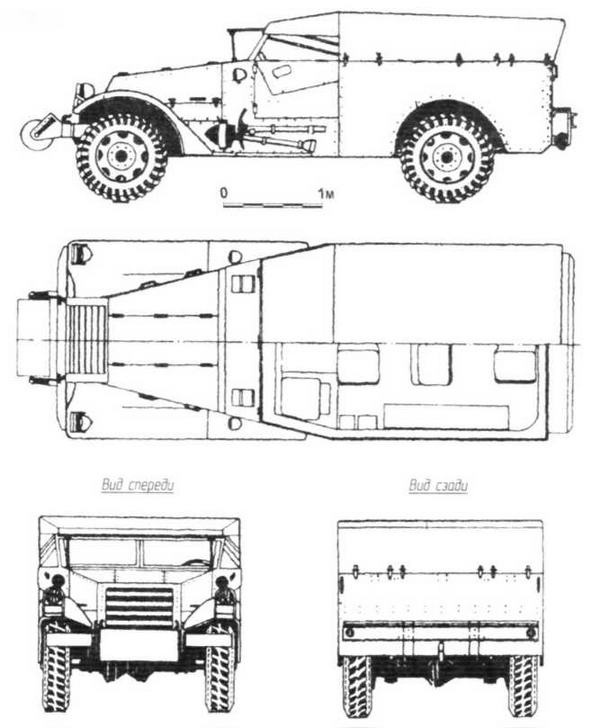

M3А1

«Скауты» армии Камбоджи на параде. Пномпень, 1972год

Тактико-технические характеристики разведывательной машины M3А1

БОЕВАЯ МАССА, т: 5,624.

ЭКИПАЖ, чел.: 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5619, ширина — 1962, высота — 2111, дорожный просвет — 301, база — 3327.

ВООРУЖЕНИЕ: 1 пулемёт Browning M2HB клб. 12,7 мм, 1 пулемёт Browning M1919A4 клб. 7,62 мм.

БОЕКОМПЛЕКТ: 600 патронов клб. 12,7 мм, 8000 патронов кал. 7,62 мм.

БРОНИРОВАНИЕ, мм: лоб — 12,7, борт и корма — 6,35.

ДВИГАТЕЛЬ: Hercules JXD, 6-цилиндровый карбюраторный рядный жидкостного охлаждения; мощность 110 л.с. (81 кВт) при 3000 об/мин, рабочий объём 5236 см³.

ТРАНСМИССИЯ: 4-скоростная коробка передач, двухступенчатый демультипликатор, двойной дифференциал, тормоза гидравлические колодочные с вакуумным усилителем.

ХОДОВАЯ ЧАСТЬ: колесная формула 4x4, размер шин 8,25—20", подвеска на полуэллиптических листовых рессорах с гидравлическими амортизаторами.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 88.

ЗАПАС ХОДА, км: 360.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, высота стенки, м — 0,36, глубина брода, м — 0,7.

Half-Track Cars and Personnel Carriers

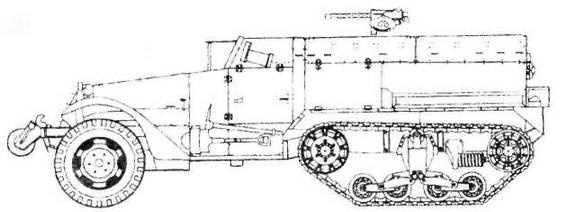

M3A1

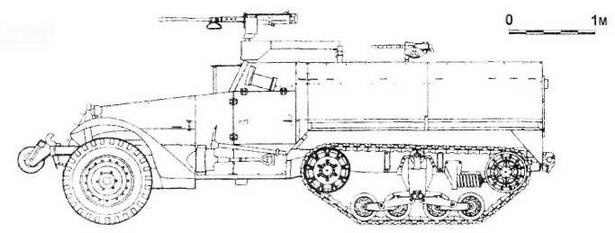

М2

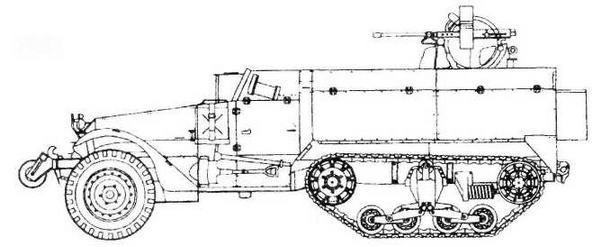

M13

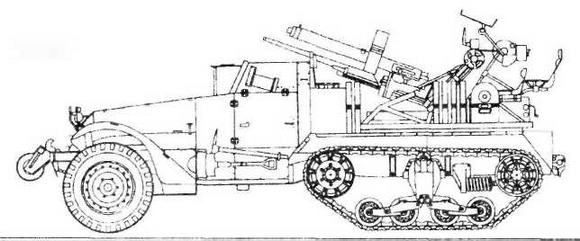

T28E1

Семейство наиболее известных и популярных боевых бронированных машин союзников в период Второй мировой войны. Разрабатывались с 1932 г. с использованием шасси грузовых автомобилей с заменой задних ведущих колес гусеничным движителем типа «кегресс». В 1938 г. таким движителем был оборудован Scout Car М3, что привело к созданию в 1940 г. фирмой Diamond T Motor Company финальных прототипов Т14 и Т8, стандартизированных как Half-Track Car M2 и HalfTrack Personnel Carrier M3 соответственно и ставших базовыми модификациями семейства. Серийное производство осуществлялось фирмами Diamond T Motor Company, White Motor Company, Autocar Motor Company и International Harvester Company. С 1941 no 1944 r. было выпущено 53 813 машин.

M2 — базовый вариант полугусеничного артиллерийского тягача. Предназначался для буксировки полевой 105-мм гаубицы М1. В кузове размещался артиллерийский расчет из шести человек, имелись специальные ящики для снаряжения. По периметру клепаного корпуса был смонтирован рельс для установки пулеметов. Боевая масса — 7,99 т. Габариты — 5962x1962x1842 мм. Вооружение — 1 пулемёт М2НВ калибра 12,7 мм, 1 или 2 пулемёта М1917А1 или М1919А4 калибра 7,62 мм. Броня — 6,35 — 12,7 мм. Двигатель White 160AX мощностью 147 л.с. Экипаж— 10 человек. Изготовлено 11 415 единиц, М2А1 — 12,7-мм пулемёт на турели в правой передней части кузова, 7,62-мм пулемёты на вертлюжных установках по бортам. Рельс для крепления пулеметов демонтирован. Изготовлено 1643 единицы, 5065 машин переоборудовано из М2.

M3 — базовый вариант полугусеничного бронетранспортёра. Корпус длиннее, чем у М2 на 250 мм. Вместо ящиков для снаряжения — дополнительные сиденья для пехотинцев. Дверь — в корме кузова. Вооружение: 1 пулемёт М1919А4 на стойке в передней части кузова. Экипаж — 13 человек. Изготовлено 12 499 единиц.

М3А1 — 12,7-мм пулемёт на турели в правой передней части кузова, 7,62-мм пулемёты на вертлюжных установках по бортам. Изготовлено 2862 единицы.

М5 — М3 производства фирмы International Harvester Company. Сварной корпус с закруглённой кормовой частью. Бортовая броня толщиной 8 мм. Крылья упрощенной формы. Двигатель International RED-450-B мощностью 141 л.с. Изготовлено 4625 единиц.
