На базе «шерманов» строились самоходно-артиллерийские установки, системы залпового огня, различные инженерные машины и БРЭМ.

Тактико-технические характеристики среднего танка М4А1

БОЕВАЯ МАССА, т: 30,372.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5842, ширина — 2616, высота — 2743, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка М3 клб. 75 мм, 1 пулемет Browning M2HB клб. 12,7 мм, 2 пулемета Browning M1919A4 клб. 7,62 мм.

БОЕКОМПЛЕКТ: 90 артвыстрелов, 300 патронов клб. 12,7 мм, 600 патронов клб. 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прибор М4 с телескопическим прицелом М38.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50,8, борт и корма — 38,1, крыша и днище — 12,7 — 19, башня — 25,4 — 76,2.

ДВИГАТЕЛЬ: Continental R975 С1,9-цилиндровый звездообразный карбюраторный воздушного охлаждения; мощность 350 л.с. (257,6 кВт) при 2400 об/мин. Трансмиссия: двухдисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 420,6 мм, шаг трака — 152 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 38. ЗАПАС ХОДА, км: 192.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 31, высота стенки, м — 0,61, ширина рва, м — 2,29, глубина брода, м — 1,02.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508 или SCR-528, или SCR-538.

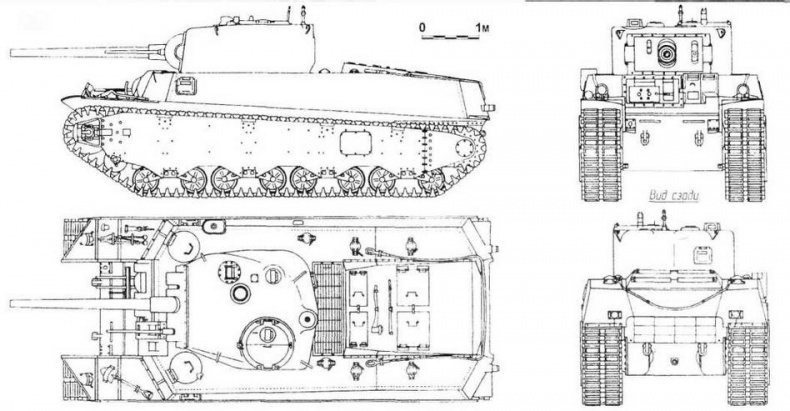

Heavy Tank М6

M6

Тяжелый танк, проектировавшийся с 1940 г. по тактико-техническим требованиям, разработанным Департаментом вооружения. С ноября 1942 по февраль 1944 г. на заводе фирмы Baldwin было выпущено 40 танков этого типа.

М6 — корпус танка литой, 76-мм и 37-мм пушки во вращающейся литой башне, 12,7-мм зенитный пулемет в специальной установке в кормовой части башни, курсовые 7,62-мм и 12,7-мм пулеметы в единой бронемаске в лобовой части корпуса, командирская башенка с 7,62-мм пулеметом. Гидромеханическая трансмиссия. Изготовлено 8 единиц.

М6А1 — командирская башенка ликвидирована, зенитный пулемет установлен на люке командира, усовершенствованная подвеска. Изготовлено 12 единиц.

М6А2 — поставлена электромеханическая трансмиссия. Изготовлено 20 единиц.

В боевых действиях танки M6 не участвовали. Использовались в учебных целях, а также в качестве образцов для отработки узлов и агрегатов, примененных на последующих модификациях. В июле 1944 г. на одном из танков М6А2 была установлена новая башня со 105-мм пушкой (по другим данным — 120-мм). Планировалось переделать таким образом 15 танков и отправить их в Европу, однако эти планы не осуществились.

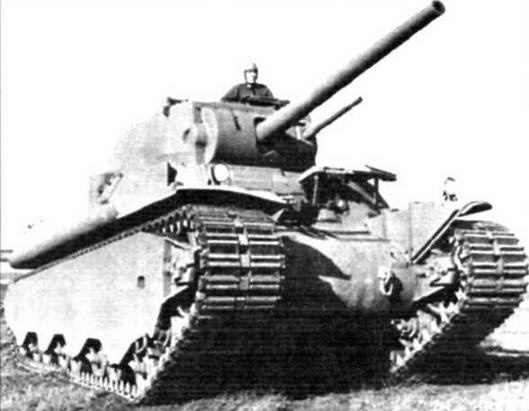

Тяжелый танк М6 на полигоне фирмы General Motors. 1942 г.

Тактико-технические характеристики тяжелого танка M6

БОЕВАЯ МАССА, т: 57,431.

ЭКИПАЖ, чел.: 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7546, ширина — 3115, высота — 2998.

ВООРУЖЕНИЕ: 1 пушка М7 клб. 76 мм, 1 пушка M6 клб. 37 мм, 2 пулемета Browning М2НВ клб. 12,7 мм, 2 пулемета Browning М1919А4 клб. 7,62 мм.

БОЕКОМПЛЕКТ: 75 артвыстрелов калибра 76 мм, 202 артвыстрела калибра 37 мм, 5700 патронов калибра 12,7 мм, 7500 патронов калибра 7,62 мм.

БРОНИРОВАНИЕ, мм: 25 - 100.

ДВИГАТЕЛЬ: Wrigt G-200, 9-цилиндровый звездообразный карбюраторный воздушного охлаждения; мощность 800 л.с. (589 кВт).

ТРАНСМИССИЯ: гидромеханическая.

ХОДОВАЯ ЧАСТЬ: восемь опорных катков на борт, сблокированных попарно в четыре тележки, направляющее колесо с натяжным механизмом, ведущее колесо заднего расположения (зацепление цевочное), гусеница шириной 620 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 35.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: высота стенки, м — 0,9, ширина рва, м — 3,3, глубина брода, м — 1,2.

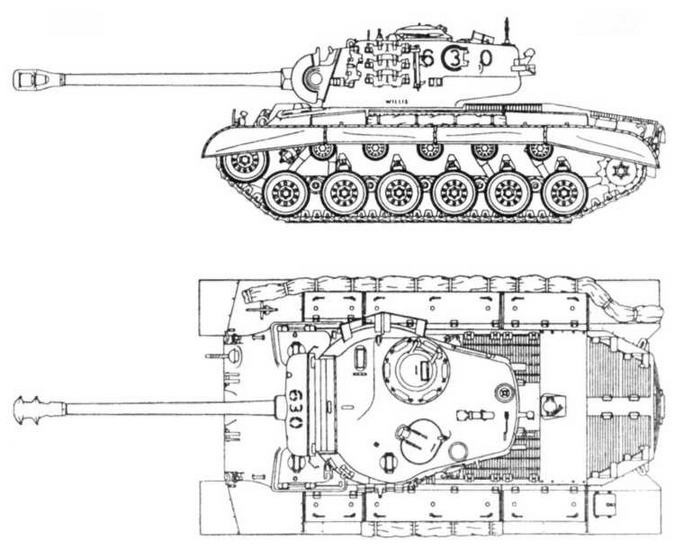

Heavy Tank М26 General Pershing

M26

Наиболее удачный по конструкции американский танк Второй мировой войны, родоначальник нового семейства боевых машин, завершившегося танком М60. Создавался целенаправленно для борьбы с немецкими тяжелыми танками «Тигр» и «Пантера». Был принят на вооружение как тяжелый, после войны переклассифицирован в средний. Производился с января 1945 г. на заводах Grand Blanc Arsenal и Detroit Tank Arsenal. Изготовлено 1436 единиц.

Корпус танка М26 — сварной, состоял из катаных листов и фигурных отливок (борта, крыша и днище — катаные, нос и корма — литые). Башня — литая, с развитой кормовой нишей. Компоновка танка — с кормовым расположением трансмиссии. 90-мм пушка и три пулемета, один из которых — зенитный. Торсионная подвеска.

В боевых действиях против фашистской Германии новые американские тяжелые танки участвовали в рамках фронтовых испытаний — миссия «Зебра». В январе 1945 г. 20 предсерийных «першингов» Т26ЕЗ и один Т26Е1, вооружённый мощной длинноствольной пушкой Т15Е1, были доставлены в Европу и поступили поровну в 3-ю и 9-ю танковые дивизии. 26 февраля «першинги» 33-го танкового полка 3-й танковой дивизии открыли боевой счет, подбив «Тигр» и два Pz.IV. 3 марта в Кельне Т26ЕЗ из 9-й танковой дивизии тремя выстрелами поразил «Пантеру».

В первых боевых столкновениях «першинги» зарекомендовали себя очень хорошо. Не слишком сложными оказались и технические проблемы. Поэтому в конце марта из США прибыла еще одна партия новых танков. Они поступили в 12-ю армию и были распределены между 2-й (22 танка) и 5-й (18) танковыми дивизиями. Позже 30 танков получила и 11-я танковая дивизия 3-й армии генерала Патона. Однако поучаствовать в боевых действиях вновь прибывшие танки не успели.

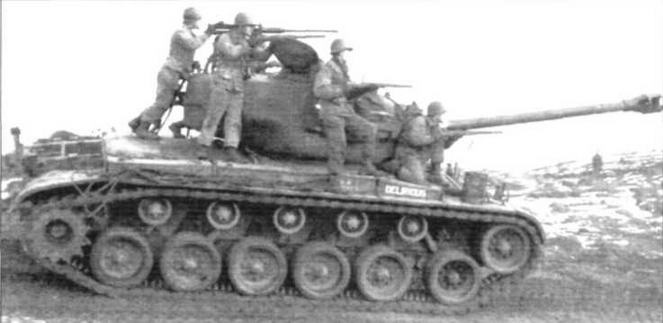

Справа: Танк М26 танкового батальона армии США с пехотинцами 42-го мотопехотного батальона. Район г. Майнц, Германия. Февраль 1952г.
