Свободный задний конец передней рессоры был выполнен скользящим, что также повысило надежность соединения и придало характеристике подвески некоторую нелинейность, весьма желательную для повышения плавности хода. Результатом стал рост средних скоростей движения по грунту почти вдвое — до 60 — 70 км/ч — рекордный результат для трехосных автомобилей. Балансирную подвеску задней тележки практически полностью взяли от ЗИС-151 и, к сожалению, она унаследовала все ее слабые места — подшипники качения опор, их уплотнения, шарниры головок реактивных тяг. Вполне терпимые на "Студебекере", они оказались недолговечными на отечественных более тяжелых машинах, тем более, в наших дорожных условиях. Зато тормоза с пневмоприводом были отменными, не сравнить со "Студебекером".

Бронетранспортер БТР-152

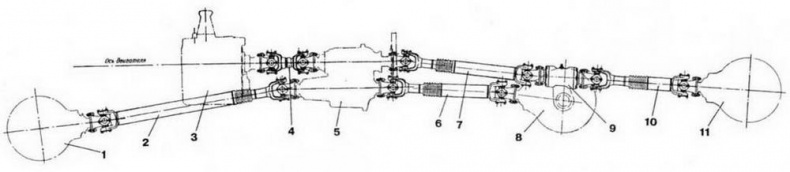

Схема карданной передачи бронетранспортера: 1 —передний мост: 2 — карданный вал привода переднего моста; 3—коробка передач; 4 — промежуточный (основной) карданный вал; 5 — раздаточная коробка; б — карданный вал привода среднего моста; 7, 10 — карданные валы привода заднего моста; 8 — средний мост; 9 — опора промежуточного вала привода заднего моста; II—задний мост

Бронетранспортер БТР-152

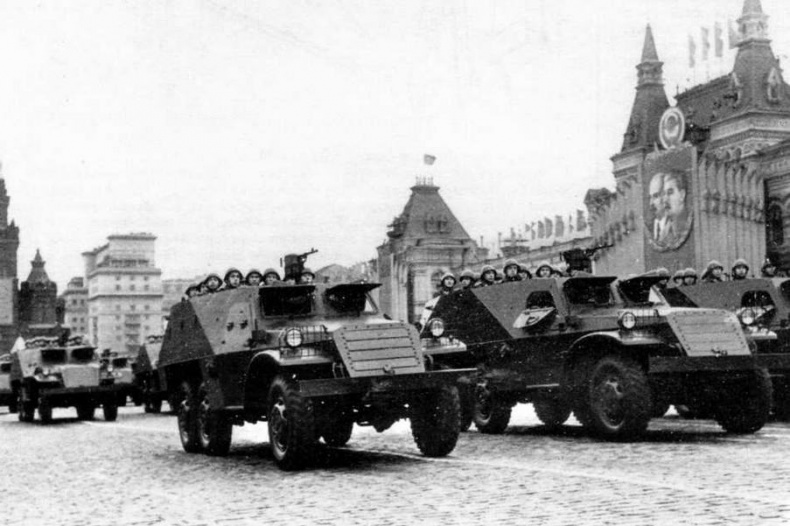

Бронетранспортеры БТР-152 проходят по Красной площади. Жалюзи радиаторов закрыты по- боевому. У второй, третьей и т.д. машин откинуты верхние створки правых броневых дверей — так было легче визуально контролировать равнение в шеренге. Москва, 7 ноября 1954 года


В конструкцию БТР сразу же было заложено применение односкатных шин увеличенного сечения с развитыми грунтозацепами размерами 9,00 — 20' (от ЗИС-150), десятислойных, сравнительно низкого давления, с универсальным рисунком протектора "Вездеход" ("елка"), с единой для всех мостов колеей 1660 мм (можно было и шире). Это было смелое и перспективное решение. Преимущества такой схемы — заметное снижение сопротивления качению колес большего диаметра (уменьшение "угла атаки"). Отсюда резкое увеличение проходимости по слабым грунтам, лучшее уплотнение колеи и меньшая работа, затраченная на ее образование (задние колеса идут по колее передних), повышение клиренса под мостами. Как следствие — рост средних скоростей движения по местности. Но в то время это было не для всех очевидным. Основной армейский заказчик, очарованный проходимостью "Студебекера" (естественно, по сравнению с обычными отечественными неполноприводными автомобилями и, если честно, не такой уж высокой абсолютно — не намного лучше ЗИС-151-2) с его двухскатной задней тележкой, упорно стоял за двухскатные задние колеса ("Чем больше гребущих колес, тем лучше!"). Похоже, военными не принимались во внимание такие негативные, но реальные явления, как "бульдозерный эффект", забивание рисунка протектора густой грязью (при двухскатных шинах — особенно частого), увеличенное сопротивление качению колес небольшого диаметра, к тому же вынужденных разрушать переднюю колею и прокладывать новую.

А ведь к тому времени уже имелся богатый мировой опыт повышения проходимости колесных машин, особенно у англичан, достаточно натерпевшихся от сыпучих песков Сахары. Они исповедовали на большинстве своих армейских автомобилей односкатную и однорядную ошиновку с колесами предельно больших (по условиям компоновки) диаметров с развитыми рисунками протекторов (для сыпучих грунтов — "прямая елка"). Первыми у нас хорошо это поняли и учли в своей работе на Горьковском автозаводе, построив именно по такой схеме в 1943—1944 годах двухосные и трехосные вездеходы ГАЗ-63 и ГАЗ-ЗЗ.

В 1945 году получил ошеломляющие для многих результаты НАТИ, поставив обычный "Студебекер" на одинарные шины 9,75—18" (вместо 7,50—20", двухскатных сзади) с единой для всех колес колеей. При одновременном испытании по снегу и весенней грязи средняя скорость на этих шинах в 1,67—2,35 раза превышала таковую у обычного "Студебекера" при почти двойном уменьшении расхода топлива и при гораздо более высокой проходимости на слабых грунтах. Конкретные заказчики БТР — танкисты, технически более грамотные, чем общевойсковики, видимо, знали об этих результатах, поэтому и не возражали сразу поставить будущую машину на одноколейный и односкатный ход. Более того, в ТТТ они указали на желательность применения шин большого сечения и повышенной эластичности с регулируемым внутренним давлением воздуха, способным понижаться с 3,5 до 0,5 кгс/см², как на трехосной американской амфибии GMC DUCK-353. Было уже известно, что при использовании шин увеличенного сечения со сниженным в несколько раз внутренним давлением проходимость на мягких и топких грунтах резко возрастала. Эта система могла помочь и в решении задачи повышения пулестойкости шин, весьма актуальной для БТР. Компрессор чаще всего был способен восполнять утечку воздуха через пробоины или хотя бы не позволять ей быть мгновенной. Но в то время еще не имелось отечественных шин с регулируемым давлением и мягкими, но прочными боковинами, способными длительно работать с большими деформациями; не все было ясно и с системой подачи к ним на ходу воздуха. Такие работы были проведены только к 1950 году в Днепропетровске, для амфибии ДАЗ-485.

Бронетранспортер БТР-152

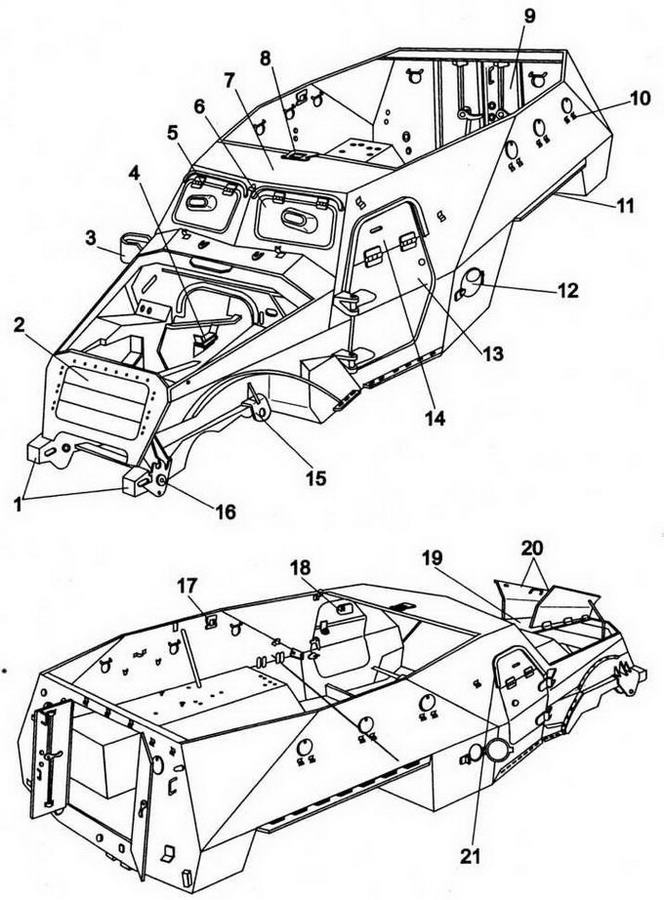

Броневой корпус ЗИС-100 (вид спереди и сзади):

1 — кронштейн крепления бампера; 2 — жалюзи; 3 — бронировка антенного ввода; 4 — задняя опора крепления двигателя; 5 — водоотводный желоб; 6 — броневая крышка ветрового стекла; 7 — броневая крыша отделения управления; 8 — фланец крепления курсового вертлюжного кронштейна; 9 — кормовая дверь; 10 — скобы для крепления тента; 11 — подножка; 12 — лючок доступа к заливной горловине топливного бака; 13 — дверь для посадки водителя; 14 — откидная часть двери; 15, 16 — кронштейны крепления рессоры; 17 — фланец крепления бортового вертлюжного кронштейна; 18 — гнездо установки блок-триплекса; 19 — центральная неподвижная часть капота; 20 — крышки надмоторного люка; 21 — водоотводный желоб двери.


Задачу же пулестойкости принятых шин 9,00 — 20" с постоянным внутренним давлением 4 кгс/см² и достаточно жесткими боковинами предполагали решить установкой в них двойных камер ("мешок в мешке"), как на американских бронеавтомобилях М20. На испытаниях ЗИС-152 и были применены такие камеры, заимствованные у М20, которые проверяли пулеметным обстрелом. Выяснилось, что полной гарантии неуязвимости они тоже не давали. Но поскольку ярославские шинники не смогли освоить их изготовление, на серийные БТР ставили обычные камеры, вынужденно отказавшись от идеи их пулестойкости.

Кстати, именно в это время основной армейский заказчик при не совсем понятной поддержке директора ЗИС И.А.Лихачева благополучно "завалил" односкатный трехосный автомобиль ЗИС-151-1 в пользу двухскатного ЗИС-151-2, несмотря на более чем благоприятные для первого результаты дорожных испытаний (кроме движения по болотистой луговине). Дело дошло до прямого подлога: летом 1947 года на сравнительных испытаниях по бездорожью американских трехосных автомобилей "Студебекер" и "Интернационал", а также отечественных ЗИС-151-1 и ЗИС-151-2 первый, будучи самым легким, с трудом, и то благодаря искусству водителя Н.М.Подстрельнова, преодолел топкий брод; более тяжелый ЗИС-151-2 вообще застрял, а односкатный ЗИС-151-1 совершенно уверенно прошел его на автобусных шинах 10,50—20". Но дальше опытный водитель-испытатель К.Б.Кур-Вуазье, не смевший ослушаться грозного приказа И.А.Лихачева, вынужден был "застрять". И это не единственный случай подобного проведения "испытаний" с заранее предписанными результатами. В технике, порой, тоже находилось достаточно места политике. Военные осознали свою ошибку только в начале 50-х годов, и то не до конца, вдоволь намучившись с ЗИС-151-2 (в серии — ЗИС-151). Во всяком случае, еще в 1956 году при подготовке производства односкатного ЗИЛ-157 военные настаивали на одновременном выпуске и двухскатного ЗИЛ-157А (ранее ЗИС-151В). Довод — ниже погрузочная высота, важная для установки на шасси фургонов.
