Несколько позже попробовали использовать многоцелевое полугусеничное шасси ЗИС-153, созданное по типу немецких тягачей с шахматным расположением опорных катков, металлическими гусеницами с резиновыми башмаками и с шарнирами на игольчатых подшипниках, с передним ведущим мостом (вначале —неведущим). По своей грузоподъемности, полной массе, энерговооруженности, максимальной скорости движения и подвижности на бездорожье все три варианта могли стать основой для будущих БТР. При выборе одного из них в армейских верхах возникли споры. Выступавших за полугусеничный ход убежденно поддерживал маршал И.С.Конев, полюбивший за годы войны американские полугусеничные БТР, входившие в его охранение при поездках на фронте. Другие, нашедшие, как ни странно, сторонников среди "танкистов" — начальника ГБТУ генерала В.Г. Вершинина и маршала бронетанковых войск С.И.Богданова, склонялись к колесному ходу — более мобильному, бесшумному и менее дорогому, также неплохо проявившему себя на войне. С принятием определенных конструктивных мер полноприводное колесное шасси по проходимости вплотную приближалось к гусеничному и в большинстве случаев не уступало полугусеничному. Победили "колесники", еще и потому, что возможная основа будущей боевой машины — трехосный полноприводный грузовой автомобиль ЗИС-151-2 (шасси ЗИС-121) появился значительно раньше ЗИС-153 и уже с мая 1946 года проходил испытания. Одновременно велось изготовление jero более перспективного односкатного варианта — ЗИС-151-1, с лучшей проходимостью и более высокой средней скоростью по бездорожью (построен осенью 1946 года).

Летом того же года ЗИС получил техническое задание на колесный трехосный бронетранспортер "объект 140" с полной массой до 8,5 т, способный перевозить десант из 15—20 человек, защищенный противопульной броней и вооруженный одним станковым пулеметом. Конструкторы ЗИСа, перегруженные работами по освоению новых моделей, тем не менее, взялись за это специальное задание. Оно вполне просматривалось логически и даже исторически, если вспомнить довоенные работы ЗИСа по тяжелым трехосным бронеавтомобилям БА-5, и особенно БА-11.

Работа над машиной "140" началась в ноябре 1946 года в сравнительно небольшом спецотделе КЭО ЗИС под руководством главного конструктора завода кандидата технических наук Б.М.Фиттермана (1910—1991). По своим более поздним признаниям, он любил такие необычные и сложные, но очень интересные задания, а за годы войны приобрел и опыт их решения, участвуя в создании разнообразной боевой техники: пистолетов-пулеметов, минометов, бронетранспортеров и артиллерийских тягачей.

Проектируемый БТР получил заводское обозначение ЗИС-152, его шасси— ЗИС-123, бронекорпус, установка вооружения, система связи — ЗИС-100. В шасси была заложена классическая трехосная схема.

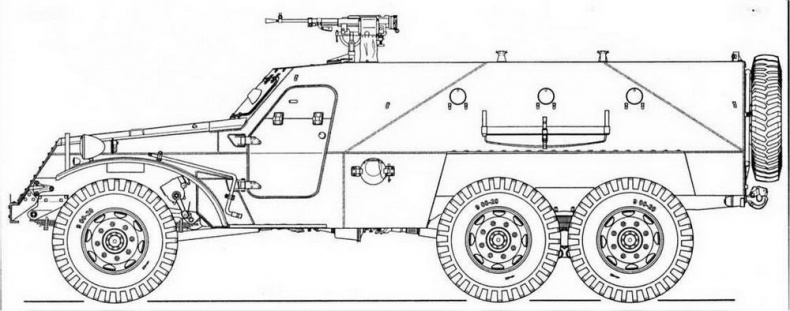

Бронетранспортер БТР-152

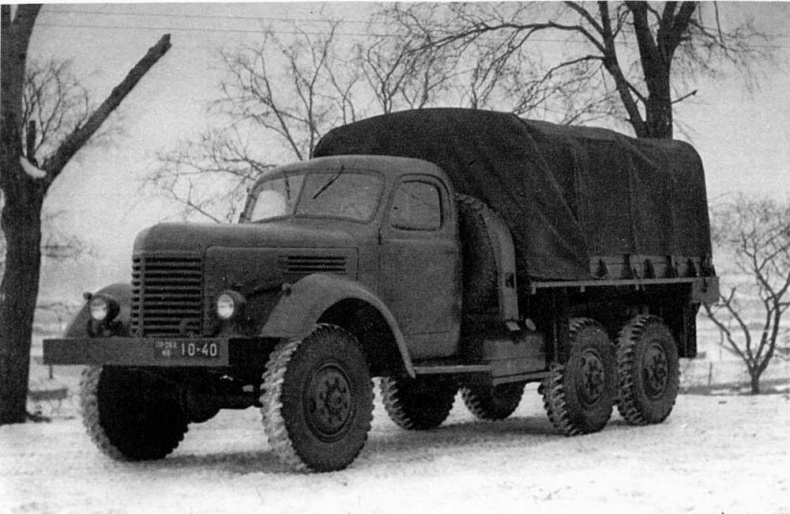

Грузовой автомобиль ЗИС-151-2 (в серии —ЗИС-/51)

Бронетранспортер БТР-152

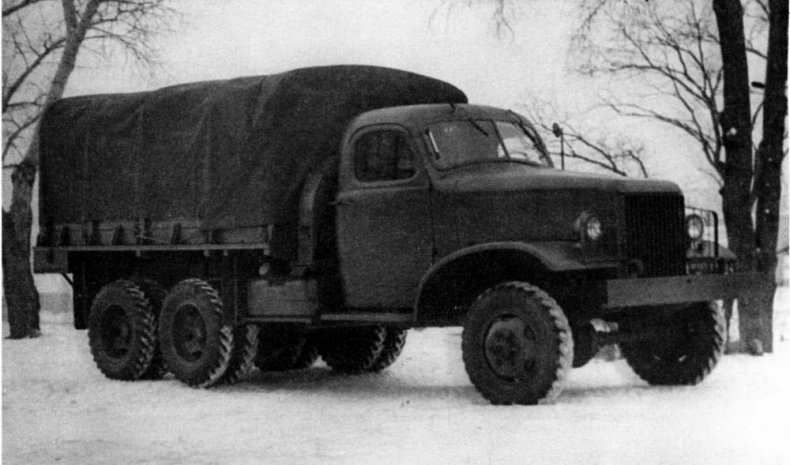

Грузовой автомобиль ЗИС-151-1


Ее отличали раздельный блокированный привод от трехвальной раздаточной коробки (с двумя понижающими передачами) неразрезных ведущих мостов с неблокируемыми межколесными дифференциалами и рессорно-балансирная подвеска задней тележки. Конструкция базировалась на основных агрегатах шасси ЗИС-121, то есть практически полностью была использована его трансмиссия: муфта сцепления, коробка передач, раздаточная коробка, все ведущие мосты. Поэтому и общий вид БТР сложился сразу, почти экспромтом, под влиянием того приподнятого творческого настроения, с которым тогда все работали. А первую компоновку машины и ее бронекорпуса сделал сам Б.М.Фиттерман.

Для повышения подвижности БТР на бездорожье требовалось значительно увеличить удельную мощность, поэтому базовый двигатель — 6-цилиндровый ЗИС-120 — форсировали до предела путем увеличения степени сжатия до 6,5 (под применяемый тогда в армии лучший бензин Б-70 или КБ-70) и "раскруткой" (повышением максимальной частоты вращения) его уже без ограничителя в карбюраторе в ущерб долговечности поршневой группы, с чем на боевой машине решили смириться. Заранее было известно, что это всего на 7—9% увеличит значение максимального крутящего момента (по довоенному опыту форсирования двигателя ЗИС-16 для бронеавтомобиля БА-11), зато мощность поднимет с фактических 95— 100 л.с. до 118—122 (гарантированных по ГОСТу — 110 л.с.). Этому способствовала и установка более эффективного верхнего карбюратора с падающим потоком (пока импортного), тогда еще не применявшегося на грузовых ЗИСах.

Для нормальной работы радиостанции система зажигания двигателя и электрооборудование были экранированы. Надежность электропитания многочисленных систем и потребителей поддерживали довольно мощный (350 Вт) генератор и большой (140 А.ч) танковый аккумулятор. Низкое расположение малогабаритного радиатора (по условиям размещения — в мотоотсеке, стесненном наклонной передней частью бронекорпуса) заставило укрепить 6-лопастный вентилятор (позже через резиновый демпфер) на переднем конце коленчатого вала. В дальнейшем это не избавило от проблем с охлаждением — двигатель с самого начала перегревался. Пришлось тщательно отрабатывать аэродинамику подкапотного пространства. Причем впервые у нас эта работа велась в специально построенной вентиляционной камере с беговыми барабанами. Оба бензобака (первоначально стоял один бензобак) общей емкостью 300 л разместили внутри под защитой бронекорпуса. Примененная в силовом агрегате новая, общая для всех грузовых моделей 5-ступенчатая коробка передач (КП) ЗИС-120 (высшая передача — ускоряющая) с не очень удачной для обычных автомобилей разбивкой передаточных отношений, оказалась удобной для будущего БТР: его рабочая передача при движении по грунту—третья, получила нужное передаточное число — 1,898.

Бронетранспортер БТР-152

Б.М.Фиттерман — главный конструктор ЗИСа в 1943—1950 гг.

Бронетранспортер БТР-152

БТР-152


Необходимое по компоновке сокращение базы на 385 мм, по сравнению с ЗИС-151, создало затруднение с размещением карданных валов — при уменьшении их длины недопустимо увеличивались углы в шарнирах при максимальных перекосах мостов. Пришлось пожертвовать самым благополучным из них — между КП и раздаточной коробкой, сократив его до предела (220 мм между центрами), а остальные с трудом сбалансировать по предельным углам отклонений. Хотя силовые агрегаты трансмиссии БТР практически без изменений были заимствованы у ЗИС-151, балки ведущих мостов ввиду значительного роста скорости движения и соответственно ударных нагрузок, значительно усилили[* Через 5 — 7 лет этот опыт весьма пригодился заводу при создании более подвижных на бездорожье трехосных грузовых автомобилей общего назначения: ЗИС-121В, ЗИС-126, ЗИС-157, ЗИЛ-165, где тоже в первую очередь возникли проблемы с мостами.]. Так как будущая машина предназначалась для движения с повышенными скоростями по резко пересеченной местности, то главное внимание уделили ходовой части: подвеске, шинам, рулевому управлению. В переднюю подвеску закладывались удлиненные рессоры с большим динамическим ходом, снабженные мощными гидроамортизаторами (в основе — от ЗИС-110). Обычно долговечность рессор определялась поломкой витых ушек их соединения с рамой. На БТР впервые применили, правда, тоже не сразу, более надежные кованые ушки (по типу "Уайт"), крепившиеся болтами и стремянками к коренному листу, не имевшему ослабляющих его загибов. Через много лет, убедившись в высокой работоспособности этого соединения и не найдя иной альтернативы, его использовали в рессорах грузовика ЗИЛ-130.
