Пусковая установка ПТУР "Тоу" представляет собой бронекожух с верхней крышкой, в котором смонтированы две пусковые трубы. ПУ шарнирно укреплена на левом борту башни, в походном положении прижата к борту и прикрыта с переднего торца щитком, в боевом поднимается электроприводом в горизонтальное положение на уровень прицела. По азимуту ПУ вращается с башней, по вертикали поворачивается специальным механизмом от -20° до +30°. Поскольку во время полета ПТУР оператор должен удерживать прицельную марку на цели, пуск можно производить только с места. Перезаряжание ПУ осуществляется вручную через верхний люк десантного отделения. Собственно — это главное назначение люка, поэтому его крышка откидывается назад. Так как ПУ при этом поднята на максимальный угол, крышка люка может открываться не полностью. Возимый боекомплект состоит из двух ПТУР, находящихся в ПУ, и пяти — размещенных в десантном отделении у левого борта сзади.

ПТУР BGM-71 фирмы "Хьюз Эйркрафт" имеет нормальную аэродинамическую схему, пороховые стартовый и маршевый двигатели. Калибр кумулятивной БЧ — 127 мм, бронепробиваемость 500 — 600 мм. Скорость полета — 200 м/с, время полета на 3000 м — около 20 с, минимальная дальность стрельбы — 65 м. Наведение — полуавтоматическое, с передачей команд по двужильному кабелю. ПТУР BGM-71C имеет выдвижной телескопический штырь, увеличенную до 300 м/с скорость и до 3750 м дальность полета.

СУО БМП включает комбинированный прицел наводчика типа "день—ночь" с 4-и 12-кратным увеличением и оптической связью с аналогичным прибором командира. Наводчик и командир управляют вооружением с помощью рукояток типа "джойстик" с кнопками спускового механизма. При выходе из строя электропривода предусмотрено ручное управление вооружением командиром.

Башня БМП М2

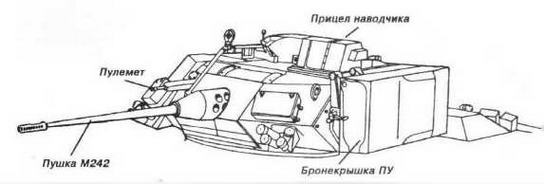

ПУ ПТУР "Тоу" в походном положении.

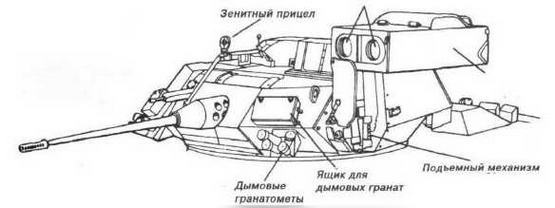

ПУ ПТУР "Toy в боевом положении.

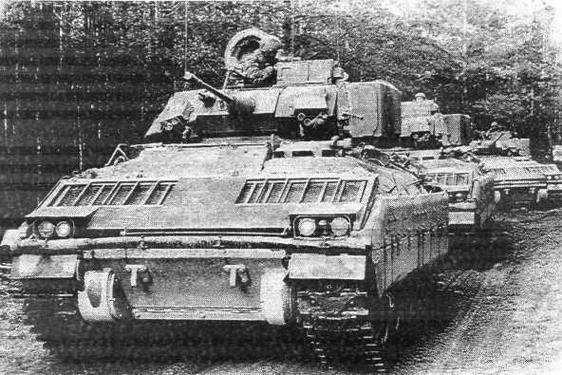

Колонна БМП М2 "Брэдли" 3-й американской механизированной дивизии. Западная Германия, 1985 г.

Для стрельбы по воздушным целям (прежде всего — вертолетам) служит внешний кольцевой зенитный прицел. Его сетка нанесена на прозрачной пластине, за которой расположена стойка с мушкой.

Еще одна особенность М2 "Брэдли" — стрелковые установки десанта. В то время как на большинстве БМП они предназначены для штатного оружия пехотинцев, на "Брэдли" в шаровых установках укреплены несъемные 5,56-мм автоматы М231 FFW, созданные на основе штатной штурмовой винтовки М16А1. От базовой винтовки их отличают укороченный тяжелый ствол, измененная конструкция затвора, верхняя рукоятка перезаряжания, отсутствие цевья, выдвижной проволочный приклад, гильзоулавливатель. Боекомплект автоматов — 4200 патронов. Для прицеливания служат призменные смотровые блоки, установленные над местом каждого десантника. Тяжелый ствол М231 позволяет вести огонь длинными очередями с темпом до 1100— 1200 выстр/мин, что повышает вероятность попадания по точечным целям на дальностях до 250 м. Выдвижной приклад обеспечивает больший простор для действия автоматом внутри корпуса. Несъемные автоматы постоянно готовы к открытию огня, не нарушают герметизации корпуса, позволяют избавиться от проблем с замками и заслонками, несколько ускоряют спешивание десанта. Для лучшей обитаемости М231 снабжены системой отвода пороховых газов.

Штатное вооружение десанта составляют 9 винтовок М16А1 (боекомплект — 2160 патронов), 7,62-мм единый пулемет М60 (2200 патронов), три РПГ одноразового применения М72А2. Это оружие крепится на внутренних стенках десантного отделения в специальных захватах. После принятия на вооружение 5,56-мм ручного пулемета М249 (модернизированный бельгийский "Миними") в составе отделения два стрелка были заменены пулеметчиками, остальные вооружены М16А2. Дабы не запутать солдат в боевой обстановке, на коробках с патронами крупно выведен калибр. Если в состав отделения входит оператор переносного ПТРК "Дрэгон", то три его ПТУР укладываются в машине вместо части ракет "Тоу".

Корпус и башня сварены из листов катаной брони из алюминиевого сплава с содержанием марганца, хрома, магния и цинка — решение, традиционное для FMC, По сравнению со стальной броней алюминиевые сплавы позволяют при равной или чуть большей защите снизить вес на 10— 15%, а за счет увеличения толщины листов — повысить жесткость корпуса. Впереди и по бортам выполнено разнесенное комбинированное бронирование "сталь — алюминий" с заполнением пространства между листами полиуретановой пеной. Такая конструкция эффективна против высокоскоростных снарядов малокалиберных пушек. Кроме того, она усиливает защиту от радиоактивного излучения (разработка американской БМП совпала по времени с принятием ядерного оружия с повышенным выходом нейтронов). Днище усилено стальным листом для защиты от мин. Дополнительную защиту верхней лобовой части корпуса обеспечивает откидной волноотбойный щит. Бортовые бронеэкраны прикрывают ходовую часть до опорных катков. Нижняя часть экранов откидывается вверх на петлях для обслуживания ходовой части. Внизу на экранах укреплены скобы-ступени. По мнению разработчиков, бронирование М2 "Брэдли" обеспечивало на 90 — 95% защиту от обстрела, которому может подвергнуться БМП в бою. При этом учитывалось стрелковое оружие и вооружение легких бронемашин потенциального противника на тот момент — в частности, бортовая броня защищала "Брэдли" от пуль 14,5-мм советского пулемета КПВТ. На передних углах башни установлены четырехствольные дымовые гранатометы, боекомплект которых размещен в коробках на лобовых листах. Для постановки дымовой завесы может использоваться и впрыск дизельного топлива в систему выхлопа двигателя.

В МТО установлен носком коленвала вперед дизельный четырехтактный двигатель VTA-903T "Камминз" мощностью 500 л.с.

Общая емкость топливных баков — 662 л. Впереди двигателя в едином блоке с ним смонтирована гидромеханическая трансмиссия НМРТ-500-3, обеспечивающая три фиксированные передачи вперед и одну назад. Гидростатическая передача используется здесь как в дополнительном, так и в основном потоке мощности, что обеспечивает бесступенчатое автоматическое изменение тягового усилия и радиуса поворота на каждой передаче в зависимости от положения педали подачи топлива и изменения сопротивления движению. В механическую часть трансмиссии входят пять планетарных рядов, три фрикционные муфты (одна из них разъединяет двигатель и трансмиссию при пуске в холодную погоду), пять тормозов, включая два остановочных. Бортовые редукторы с цилиндрическими зубчатыми передачами смонтированы в приливах нижнего лобового листа, подвод мощности к редукторам осуществляется с помощью гидрообъемной передачи. Автоматическое переключение передач производится электромеханогидравлической системой. Механизм поворота — дифференциального типа. Механик-водитель использует U-образный штурвал, педали с усилителями, а также ряд рычагов и переключателей, расположенных вблизи штурвала. МТО отделено от места механика-водителя перегородкой, доступ сюда обеспечивает большой люк в верхнем лобовом листе корпуса с откидывающейся назад крышкой, под которой расположено большинство разъемных соединений. При обслуживании двигателя и трансмиссии откинутый вперед волноотбойный щит используется в качестве платформы.
