— бортовые амбразуры нуждаются в существенной доработке;

— БМП должна иметь разведывательный вариант.

Создание разведывательной машины на базе БМП не было новостью — ранее в СССР уже появилась БРМ-1 как модификация БМП-1. Отдельная программа ARSV (Armored Recjnnaissance Scovt Vehicle — XM800) свертывалась и объединялась с MICV (ХМ723). Объединенная программа получила обозначение FVS (Fighting Vehicle System) и включала две машины — БМП IFV (Infantry Fighting Vehicle — на мотопехотное отделение) и БРМ, названную традиционно CFV (Cavalary Fighting Vehicle с экипажем 3 человека плюс 2 разведчика). В 1977 году программу FVS пополнило шасси для новой реактивной системы залпового огня (РСЗО) GSRS.

Боевые машины пехоты НАТО

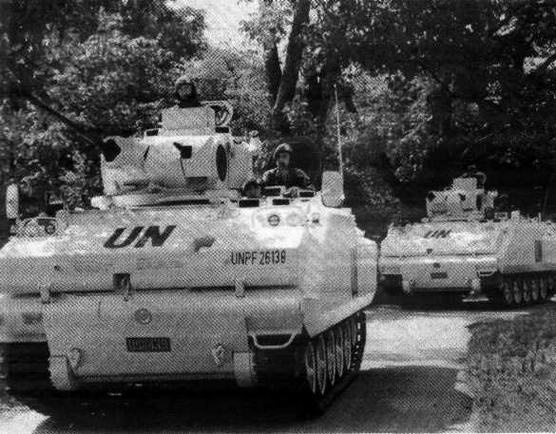

Турецкие БМП TIFVb составе сил ООН, Босния, 1993 г.

Боевые машины пехоты НАТО

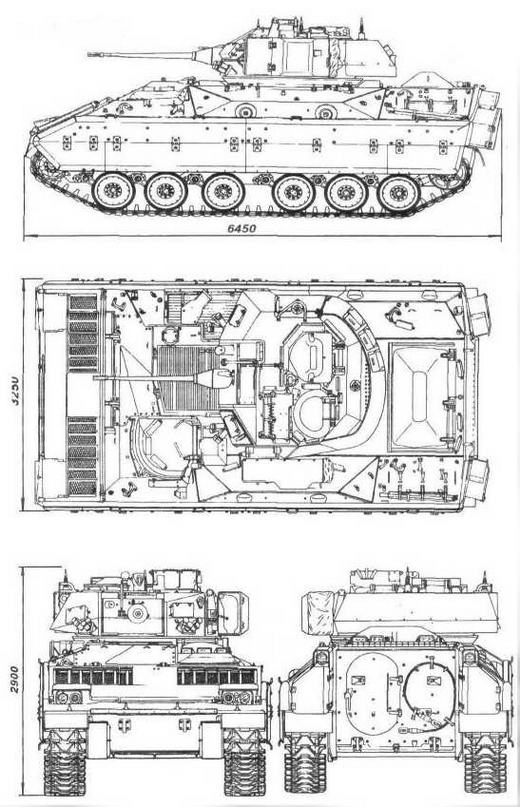

М2 "Брэдли"


Уже в 1978 году были представлены прототипы, вобравшие в себя элементы ХМ723 (схема компоновки и бронирования, моторно-трансмиссионная группа, ходовая часть, прицельные приспособления, стабилизированная в двух плоскостях пушечно-пулеметная установка). Неисправности трансмиссии задержали изготовление опытной партии до 1979 года. Опытные БМП и БРМ получили обозначение ХМ2 и ХM3, что показывало тесную связь программы с основным боевым танком ХМ1. Планировалось произвести для сухопутных войск 3600 ХМ2 и 3300 ХM3. Заказ на первые 75 ХМ2 и 25 ХM3 был выдан FMC в 1980 году.

В 1981-м армия начала получать серийные БМП и БРМ. В октябре того же года они были приняты на вооружение как система М2/M3 "Брэдпи" (Bradley), названная в честь генерала армии Омара Нельсона Брэдли, американского военачальника периода второй мировой войны [*В 1943 году Брэдли был помощником главнокомандующего союзными силами в Северной Африке, командиром 2-го корпуса в Тунисе и Сицилии, в 1944-м —командующим 1-й армией, а с августа— 12-й группой армий в Европе, среди его наград— советские ордена Суворова и Кутузова 1-й степени; с 1949 года занимал посты председателя Комитета начальников штабов ВС США и председателя военного комитета НАТО. Заметим, что до 80-х годов "генеральские" имена в армии США получали только танки, и присвоение его БМП означало признание именно "боевого" характера новой машины.]. М2 "Брэдли" стала первой принятой на вооружение БМП второго поколения. Заказ на производство "Брэдли" был выдан фирме "FMC Г раунд Системз Дивижн" в г. Сан-Хосе (Калифорния).

Схема компоновки БМП "Брэдли" выполнена с расположением МТС впереди справа. Слева от него — место механика- водителя с регулируемым сиденьем и люком в крыше. Откидывающаяся назад крышка люка на марше фиксируется в открытом положении, но может быстро закрываться с помощью продольной рукоятки. В средней части корпуса находится двухместная башня, несколько смещенная к правому борту. В ней слева от орудия располагается наводчик, справа — командир. Для обоих предусмотрены люки с откидывающимися назад крышками. Крышка люка командира крепится на особой рамке и может приподниматься вверх для обеспечения ему кругового обзора. Башня имеет подвесной полик, а боевое отделение отгорожено от десантного перегородкой с проходом. Схема размещения десанта из шести человек необычна: два стрелка в средней части у левого борта (позади механика-водителя), двое — в задней части у правого борта и двое — у кормовой аппарели. Соответственно размещены и стрелковые установки в бортах и корме корпуса. Десантники располагаются на индивидуальных амортизированных регулируемых по высоте и положению сиденьях с откидными спинками. Быструю посадку и высадку пехотинцев обеспечивает откидная аппарель, при этом задние сиденья откидываются вверх к центральной стойке. В обычных условиях доступ в десантное отделение—через выполненную слева в аппарели дверь. В крыше десантного отделения выполнен люк с откидывающейся назад крышкой пирамидальной формы.

В башне установлен комплекс вооружения, состоящий из автоматической пушки, пулемета и пусковой установки ПТРК "Тоу". 25-мм пушка М242 "Бушмастер" разработки фирмы "Хьюз Хеликоптер" и "Мак Доннел Дуглас" (проект "Чэйн Ган") имеет внешний цепной привод автоматики и двухленточное питание, допускающее быстрый переход с одного типа выстрелов на другой. Электродвигатель мощностью 1,5 л.с. приводит в движение роликовую цепь, связанную с затворной рамой, с затвором и механизмом питания. Возможны три режима огня — одиночными выстрелами и очередями с темпом стрельбы 100 или 200 выстр/мин, максимальная скорострельность — 500 выстр/мин. Боекомплект составляют 900 унитарных выстрелов, из которых 300 (обычно 225 с осколочно-фугасными и 75 с бронебойными снарядами) снаряжены и уложены в башне, а 600 находятся в боеукладке в корпусе.

Боевые машины пехоты НАТО

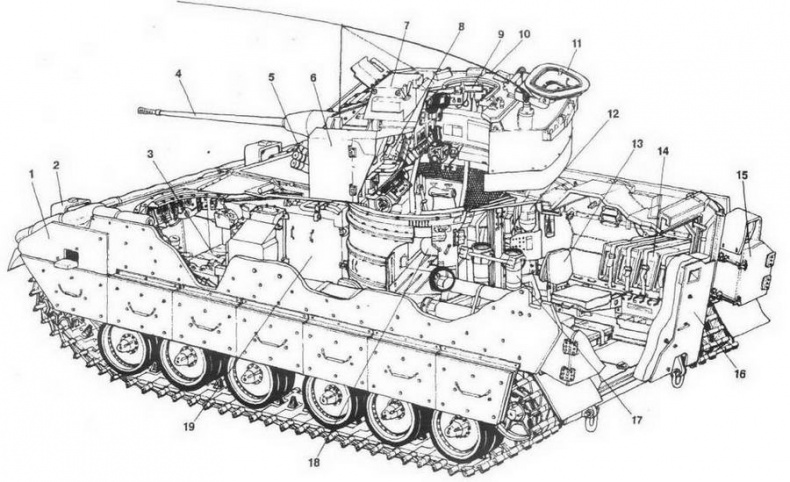

Компоновка БМП М2А2 "Брэдли":

1 — фальшборт, 2 — броневое прикрытие фары, 3 — сиденье механика-водителя, 4 — 25-мм пушка М242, 5 — дымовые гранатометы, 6— ПУ ПТУР "Тоу, 7 — прицел, 8 — казенник пушки, 9— прибор наблюдений, 10 —антенна, 11 — крышка люка командира, 12 — огнетушитель, 13 — сдвоенное сиденье пехотинцев, 14 — коробки с 25-мм выстрелами, 15 — кормовой ящик для снаряжения, 16 — аппарель, 17—контейнер ПТУР "Тоу, 18 — сииденье наводчика, 19 — моторная перегородка.

Боевые машины пехоты НАТО

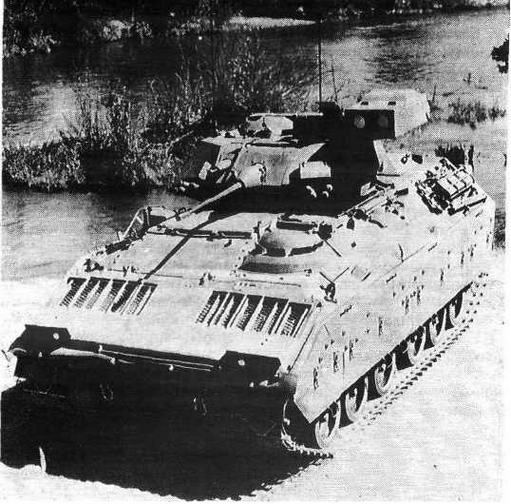

Боевая машина пехоты М2 "Брэдли" первой серии.


Бронебойный подкалиберный трассирующий снаряд с отделяемым поддоном выстрела М791 при массе 137 г имеет начальную скорость 1335 м/с и на дистанции 1000 м пробивает гомогенную броню толщиной до 66 мм, а на дальности до 2500 м способен поразить бортовую броню советской БМП-1. Время полета на 1000 м —около 0,8 с. Позднее был принят выстрел М810 с большей бронепробиваемостью снаряда.

Осколочно-фугасный трассирующий снаряд выстрела М792 имеет менее настильную траекторию, время полета на дальность 1000 м — около 1,2 с.

Для обучения используется выстрел М793 с практическим снарядом. Могут также применяться 25-мм выстрелы швейцарской фирмы "Эрликон".

На стволе пушки укреплен щелевой дульный тормоз реактивного действия. Угол склонения орудия до-1 0°, возвышения—до +60°, то есть возможна стрельба по воздушным целям. Прицельная дальность стрельбы до 1800 — 2000 м. Маска пушки утоплена в "теле" башни.

В единой маске с пушкой справа и чуть выше ее установлен 7,62-мм спаренный пулемет М240С (модернизированный вариант бельгийского единого пулемета MAG-58). Его боекомплект включает 2340 патронов, из них 800 снаряжены в ленты, уложенные в магазинной коробке башни. Во время стрельбы из пушки и пулемета стреляные гильзы удаляются за пределы машины. Орудийно-пулеметная установка снабжена системой стабилизации в двух плоскостях с электрогидравлическим механизмом поворота башни и электрическим приводом вертикального наведения. Приводы наведения позволяют переносить огонь со скоростью до 60 град/с.
