Последующие изменения в конструкцию самолета внесли уже в ходе его серийного выпуска. Летом 1943 года появилась укороченная мачта антенны (весной 1944 года антенну убрали совсем). Почти одновременно в стандартную комплектацию самолета включили радиомаяк (Первые испытания маяка провели 20 июня 1943 года. В ходе испытаний маяк монтировали в верхней части фюзеляжа, а не на днище.). В конце лета 1943 года самолет оснастили бронированным изголовьем кресла пилота. В конце 1943 года ввели новый фонарь кабины, так называемый Erla-Haube. В начале 1944 года увеличили площадь киля, сначала накладка была металлической, потом деревянной. В начале лета 1944 года в носовой части самолета пришлось поместить балласт, чтобы скомпенсировать возросшую массу хвостового оперения. Осенью 1944 года появились самолеты с длинной стойкой хвостового шасси (Испытания «Густава» с 20-см стойкой хвостового шасси начались в первых числах июля 1943 года.). Из всех перечисленных нововведений наиболее важным оказался увеличенный киль, который заметно поправил пилотажные возможности самолета. «Густав», с самого начала несколько перетяжеленный, был труднее в пилотировании, чем «Фридрих». Удлиненная стойка хвостового шасси улучшила поведение самолета при разбеге и пробеге, одновременно открыв больший обзор из кабины.

На этих изменениях не остановились. Весной 1944 года на самолеты в качестве стандартной начали ставить радиостанцию FuG 16ZY, которая прежде считалась специальным оборудованием.

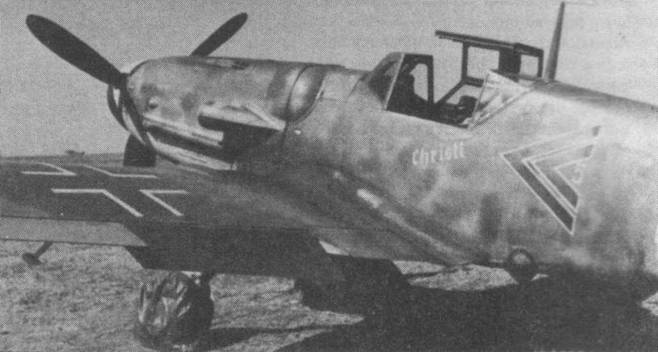

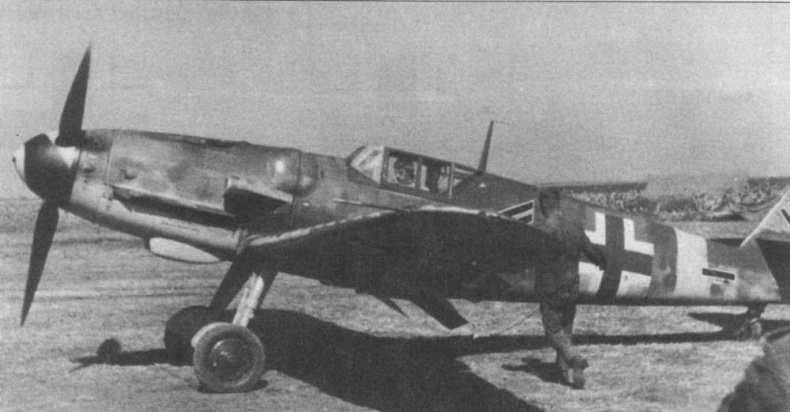

Два снимка «Густава-5», на котором летал капитан Герхард Баркхорн, второй по результативности ас фашистской Германии, имевший на счету 301 воздушную победу. Надпись «Christl» и маленькая цифра «5», вписанная в шеврон, белого цвета. Цифра «5» — тактический номер первого самолета Баркхорна. У самолетов G-5 стойка хвостового шасси была фиксирована в выпущенном положении и закрыта резиновым чехлом. Камуфляж из трех оттенков серого цвета.

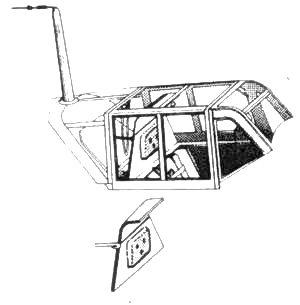

Ранний G-5 стальной заголовник

Поздний G-5 заголовник с бронестеклом

небольшое отверстие

сковозное отверстие с вертикальными стенками под стволом

FuG 25а IFF

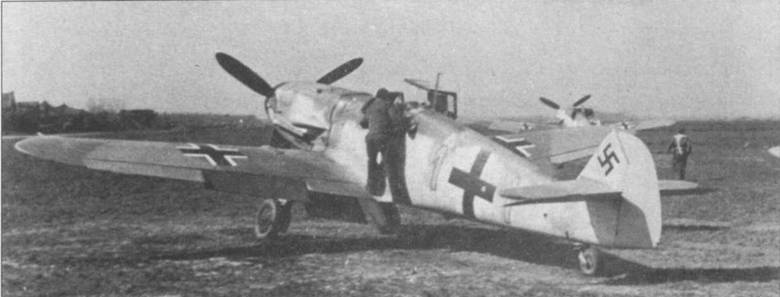

«Густавы-5», неизвестная часть, Германия, 1943 год. Самолет на переднем плане, «желтая 1» относится к ранней серии и принадлежит командиру эскадрильи. Самолет на заднем плане позднего выпуска. На заднем плане слева что-то плотно закрытое маскировочной сетью.

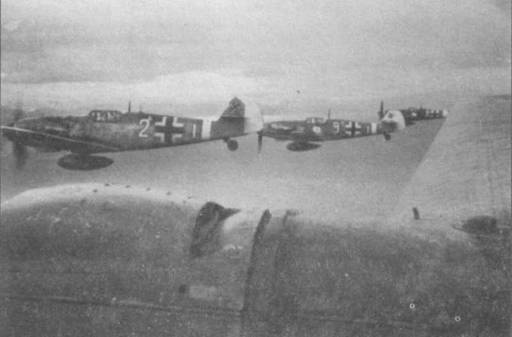

Несколько Me 109G-5 ранних и поздних выпусков из 9./JG 27 летят над Адриатическим морем, конец 1943 года. «Белая 2» — самолет позднего выпуска, в то время как «белые 9 и 7» принадлежат поздним сериям. Все самолеты оборудованы антенной FuG 25а IFF. Обратите внимание на различия в форме подвесных баков.

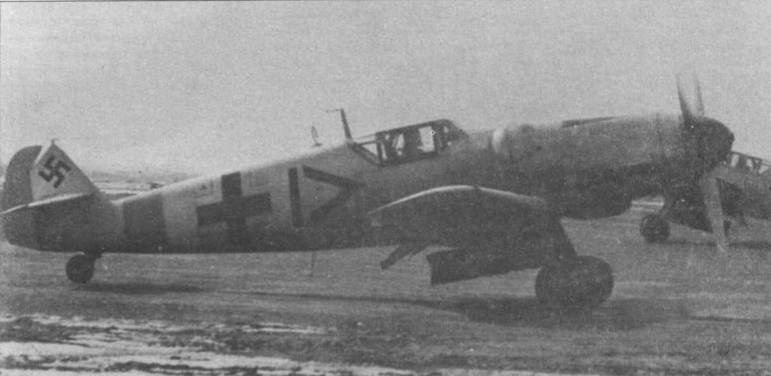

«Густав-5» позднего выпуска, вероятно из JG 54, Восточный фронт. Гитлеровцы широко практиковали переделку истребителей в бомбардировщики. Этот самолет, оснащенный комплектом R1, несет на внешней подвеске бомбу SC 250. Самолет покрыт зимним камуфляжем, обтекатель винта, руль направления и полоса на фюзеляже желтого цвета.

Впервые ее испытали летом 1942 года на «Фридрихе» из I/JG 1. В мае 1943 года некоторые части люфтваффе, базирующиеся в Западной Европе получили эти радиостанции, которые ставили на командирские машины. Самолеты с FuG 16ZY комплектовались антенной типа Моран под фюзеляжем и обозначались как Me 109G-6y. На протяжении 1943 года радиостанция была модернизирована и после длительных испытаний в марте 1944 года началось ее серийное производство. Окончательные испытания FuG 16ZY на Me 109 планировали провести в октябре 1943 года, но удалось это сделать лишь в декабре. Мессершмитты с поздней модификацией FuG 16ZY можно отличить от ранних машин по расположению антенны, которую перенесли с днища фюзеляжа на нижнюю сторону левого крыла. После того, как радиостанция вошла в стандартную комплектацию самолета, от литеры «у» в названии отказались.

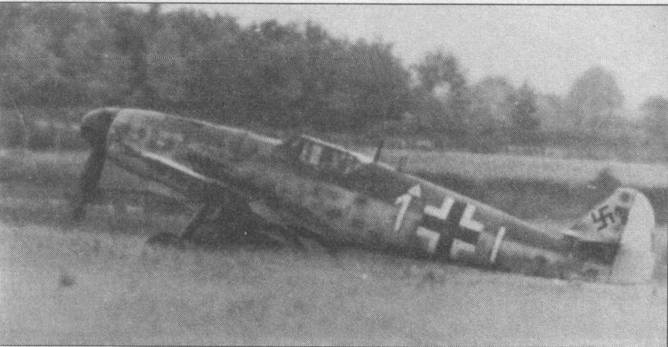

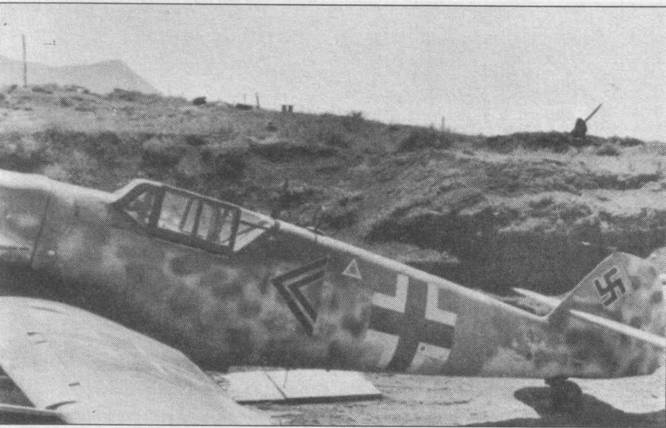

Этот «Густав-5», принадлежащий командиру группы, стоит в грубом земляном укрытии. По мере того, как советские ВВС завоевывали господство в воздухе, немцам приходилось все больше и больше внимания уделять противовоздушной обороне аэродромов. Самолет поздней серии, оснащен укороченной антенной мачтой, круглой антенной DF и штыревой антенной FuG 25а. В то же время кресло пилота имеет старое, загнутое бронированное изголовье. Над антенной FuG 25а видна горловина ускорителя MW 50,

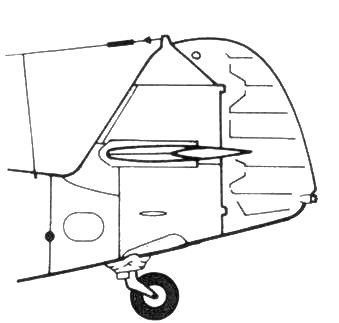

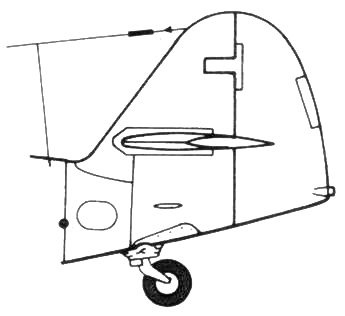

Варианты хвоста G-5

Стандартный

Высокий деревянный

Me 109G-5/R3 позднего выпуска с высоким деревянным килем. Машина принадлежит командиру эскадрильи, вероятно из JG 3. Это был один из первых полков, вошедших в состав системы ПВО Рейха. Белый руль направления с красным триммером. Камуфляж обычный: 74/75 поверх 76, заметные пятна 74, 75 и 02.
