II Gruppe

III Gruppe

IV Gruppe

Тем временем Me 109G-4/R3 направили в серию. Выпуск самолетов этого типа начался в декабре 1942 года и продолжился до июля 1943 года. Всего было собрано 80 машин. Меньшую часть из них составляли самолеты на базе первой производственной серии «Густава-4», собранных фирмой WNF в декабре 1942 — феврале 1943 г.г. (W.Nr. 14851-15000), а большинство составляли машины, выпущенные в марте-июле 1943 года (W.Nr. 19093-19999). На самолетах не ставили пулеметы, а пазы на капоте часто заделывали.

Следующий вариант «Густава» имел герметичную кабину — Me 109G-3. Это был самый малочисленный из вариантов «Густава», поскольку таких самолетов выпустили не более 50. Выпуск проводился на заводе Мессершмитта в Регенсбурге с января по февраль 1943 года. «Гус-тав-3» отличался как от G-2 и G-4, так и от G-1, поскольку имел модифицированную кабину.

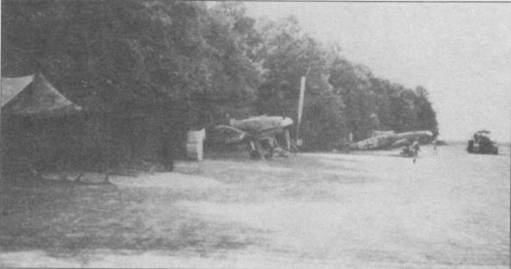

Ближайший к нам самолет — Me 109G-4/R6 с дополнительными 20-мм пушками. JG 4 дислоцировался в Румынии с конца весны 1943 года и участвовал в отражении налета американской авиации на Плоешти, состоявшегося 1 августа.

Этот «Густав-4» из JG 28 несет ступенчатый камуфляж на крыльях, характерный для многих самолетов этого типа. На руле направления четыре отметки о воздушных победах. Обратите внимание на полированную поверхность хвостового оперения, отличающую новую машину.

Командир авиаполка Ханнес Траутлофт на фоне своего Me J09G, Россия, 1943 год. Как это было принято в JG 54, самолет несет двухцветный зеленый камуфляж и желтую полосу быстрой идентификации на фюзеляже.

Самолеты с герметичными кабинами не оправдали себя в боевых условиях. Все указывает на то, что идея оснастить «мессер» такой кабиной была изначально неудачной. Об этом свидетельствует хотя бы тот факт, что у «Густавов-3» компрессор, поддерживающий давление в кабине был заблокирован в открытом положении.

Следующий вариант «Густава» отличался усиленным вооружением, размещенным в фюзеляже. Было выпущено огромное число таких самолетов: G-6 более 12000 штук, a G-14 более 5500 штук.

У нового «Густава» пулеметы MG 17 уступили место MG 131. Первые пробы нового вооружения провели еще в середине 1941 года. Однако практическая реализация идеи началась лишь осенью 1942 года, когда в октябре завершились работы по переделке Me 109G-6. Несмотря на столь раннее начало работ, серийный выпуск «Густава-6» начали лишь в марте 1943 года. Самолет оказался удачным и продержался на сборочном конвейере до конца лета 1944 года.

Внешне Me 109G-6 отличался от своих предшественников только уже упоминавшимися пулеметами в носу фюзеляжа. Вместо двух 7,92-мм пулеметов MG 17 стояли два 13-мм пулемета MG 131. Боекомплект сократился с 1000 до 450 выстрелов на ствол. Длительность залпа сократилась с 25 до 19 секунд, но одновременно возросла эффективность стрельбы. Если масса пятисекундного залпа MG 17 составляла 1,26 кг, то пятисекундный залп MG 131 весил уже 2,63 кг. В результате модификации немного увеличилась сухая и взлетная масса самолета — на 20 и 38 кг, соответственно. Немого упала максимальная скорость. Основной рост массы объяснялся тем, что пришлось радикально переработать систему выброса стреляных гильз и ленточных звеньев. Поскольку вывод стреляных гильз на борт себя не оправдал из-за того, что гильзы часто повреждали обшивку крыльев и хвостового оперения, гильзы пришлось выводить на днище фюзеляжа. Наружные отверстия прикрыли обтекателями. Эти обтекатели вместе с неубирающимся хвостовым колесом и выступающими над крылом колесными нишами «съедали» до 10 км/ч по сравнению с G-2.

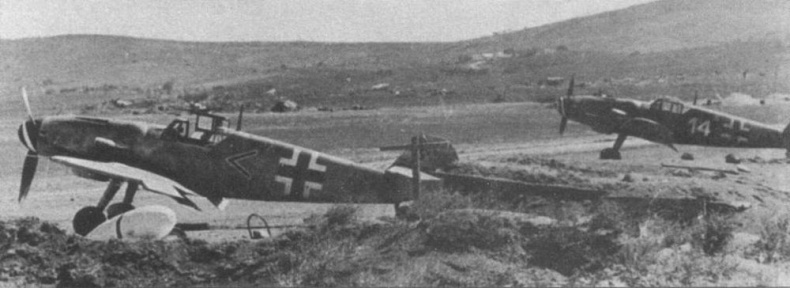

Два «Густава-5» ранней серии. Оба самолета по несколько раз были перекрашены, пятна краски на бортах скрывают старые тактические обозначения. На переднем плане на земле валяется подвесной бензобак.

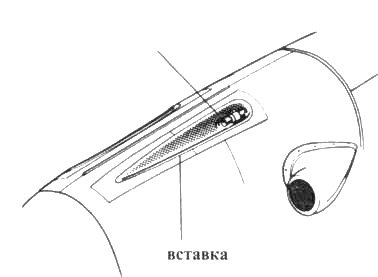

Bf 109 G-1, 2,3,4 7,9-мм MG 17

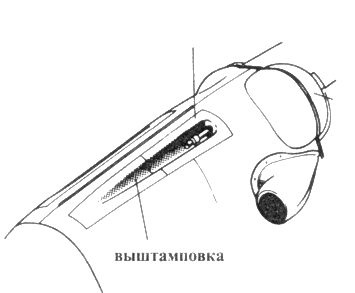

Bf109 G-5 13-мм MG 131

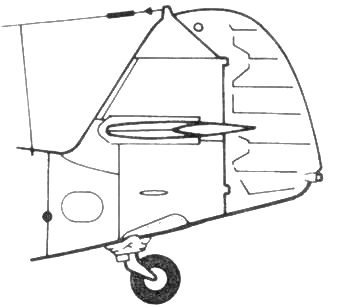

ранние G-5

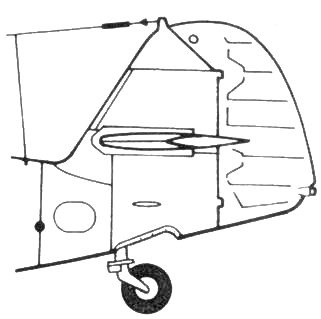

поздние G-5

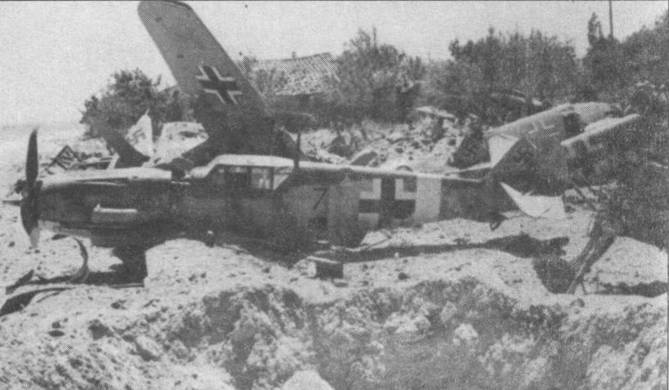

Разбитые «мессеры», свидетельствующие о тяжелых потерях, понесенных люфтваффе на Сицилии в 1943 году. На переднем плане валяется Me 109G-5/trop, принадлежавший JG 51. Правее свалены обломки еще нескольких «мессеров», а в отдалении виднеется разбитый Fw 190.

Дополнительно самолеты G-6 оснащались 3-литровым бензобаком для топлива, предназначенного для пуска двигателя на морозе. Бак находился в хвостовой части фюзеляжа. О его присутствии говорит горловина в правом борту в районе четвертого сегмента (Известна фотография G-3 с такой горловиной. Этому факту можно предложить два объяснения. Во-первых, самолет мог позднее пройти капитальный ремонт и переделку, что вполне вероятно, поскольку снимок датируется 1944 годом. Во-вторых, можно предположить, что дополнительный бак одновременно внедрили сразу на всех серийно выпускающихся вариантах. Это вполне правдоподобно, так как выпуск G-6 некоторое время шел параллельно с выпуском G-3 и G-4.). Другим важным новшеством стал прицел Revi 16B, заменивший старый Revi C12/D. Новый прицел появился на самолетах, выпущенных в августе-сентябре 1943 года.
