Me 109G-12, переделанные из самолетов с двигателями DB 605.4S или DB 605D, встречались сравнительноредко.

Me 109G-12, брошенный гитлеровцами на западных границах Рейха.

Me 109G-5 появился в начале лета 1943 года, почти одновременно с G-6. В боевые части люфтваффе начал поступать в июле, а в августе самолеты G-5 составляли уже заметную долю в парке авиачастей. «Густав-5» отличался усиленным вооружением, а воздухозаборник турбонаддува и системы компрессии кабины был перенесен с левого на правый борт, что было заметно. В остальном G-5 ничем не отличался от G-6, поэтому на некоторых заводах выпуск обоих вариантов шел параллельно, точнее G-5 собирали на базе серийных G-6, устанавливая на них дополнительное оснащение. Поэтому некоторые G-5 имеют серийные номера, лежащие в диапазоне номеров G-6, а у многих G-6 капот имеет характерное для G-5 вздутие.

Похожая ситуация сложилась и в отношении тропического фильтра. Многие самолеты оснащались широким тропическим воздухозаборником, приспособленным для установки воздушного фильтра, но фильтра не получали. Известно много снимков таких «мессеров».

Me 109G-8 представлял собой самолет тактической разведки. Фюзеляж самолета имел усиленные шпангоуты № 5 и 6, между которыми крепилось фотооборудование: фотокамеры Rb 12,7/7x9 или Rb 32/7x9. На самолетах первых выпусков также устанавливали фотокамеру Robot II, которая монтировалась у передней кромки левого крыла, позволяя делать панорамные снимки с высоты 2000 метров. Но это была малоформатная камера (того же типа, что и фотопулемет истребителей), полученные с ее помощью снимки имели низкую деталировку, поэтому от нее быстро отказались. Дополнительно разведчики вместо радиостанции FuG 16Z/ZY оснащались радиостанциями FuG 17 или FuG 16ZS (G-8/R5).

Этот «Густав» появился в ответ на требование скоростного разведывательного самолета для частей непосредственного взаимодействия с сухопутными войсками (NAGr), способный заменить многоместные разведчики Hs 126 и Fw 189. Эти самолеты оказались слишком медленными для последних лет 2-й Мировой войны, а, кроме того, действовали на слишком малых высотах. В результате разведчики легко сбивались огнем зенитной артиллерии противника, а в условиях превосходства в воздухе авиации противника требовали усиленного истребительного прикрытия. Самолет Me 109G-8 позволял кардинально повысить возможности авиации NAGr. Отпадала необходимость подготовки дополнительных членов экипажа (наблюдатели, бортстрелки и т. д.), повышалась производительность, а также происходила унификация авиационного парка.

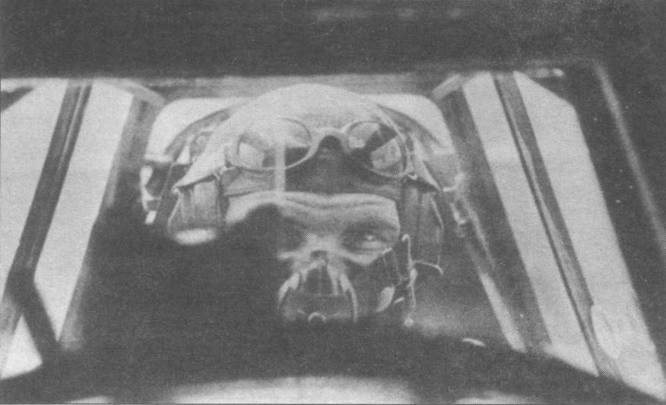

Кроме нового двигателя «Густав» получил новый фонарь кабины. Если на самолетах других типов фонарь конструировали с мыслью обеспечить пилоту хороший обзор, то создателям Me 109 эта мысль, похоже, поначалу просто не приходила в голову. Обзор из маленькой узкой кабины «Густава» был даже хуже, чем из кабины машин ранних модификаций.

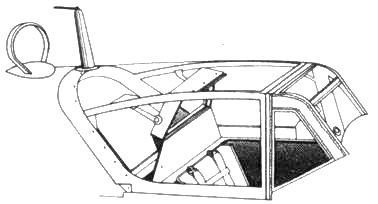

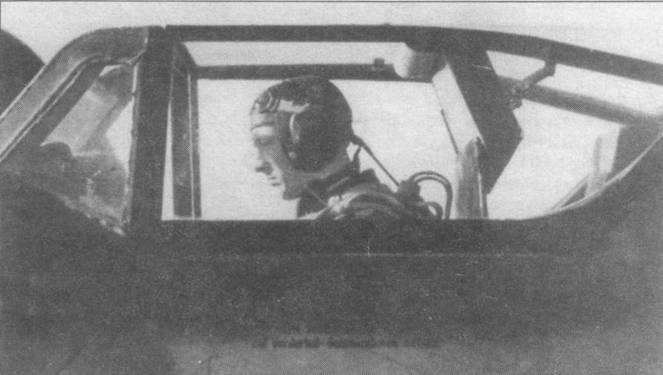

Новый фонарь — Erla-Haube — долго ждали немецкие пилоты. Фонарь позволил немного поправить обзор назад и вбок, но поле зрения вперед по-прежнему оставалось минимальным. Фонарь имел жесткие массивные рамы, к которым крепились элементы бронирования кабины. На снимке кабина G-10, что можно определить по бочкообразному выступу за креслом пилота.

Me 109G-14 из JG11 с желтой полосой быстрой идентификации на хвосте и, возможно, руле направления. Обратите внимание на любопытный камуфляж 81/82, возможно с дополнительными пятками RLM 83.

G-14, переделанный из G-6 (третья горловина в фюзеляже и небольшие выступы на крыльях), вероятно из III./JG 54.

Чтобы упростить выпуск разведывательных самолетов, отказались от установки дополнительного оборудования в рамках программы Ruestzustand. Было решено начать выпуск нового варианта самолета, который изначально должен был стать разведчиком. Так и появился Me 109G-8. Чтобы довести производительность до максимума, выпуск G-8 организовали на одном предприятии — WNF, где в августе 1943 года и развернули сборку «Густава-8». Всего было изготовлено более 900 Me 109G-8, то есть в два раза больше, чем Me 109G-5 (475 штук).

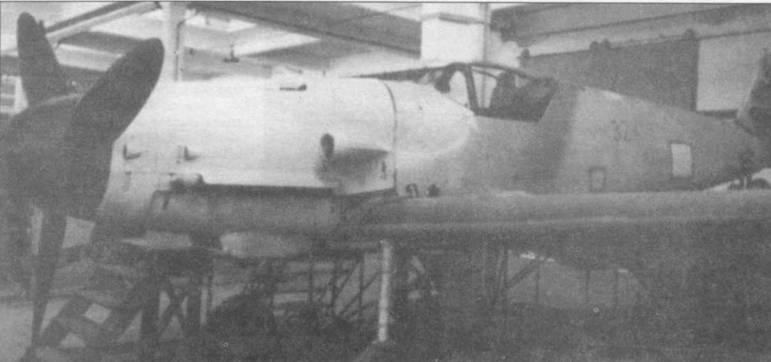

Me 109G-6 переделанный как прототип «Конрада», лето-осень 1943 года. Виден первый вариант верхней крышки капота.

Me 109G-6/AS из JG 11. Эта машина ранней серии, что отчетливо видно по характерной форме капота двигателя. Обратите внимание, камуфляж самолета RLM 76, равномерно наложенный на все поверхности самолета. Этот камуфляж обычно использовали в эскадрильях высотных истребителей.

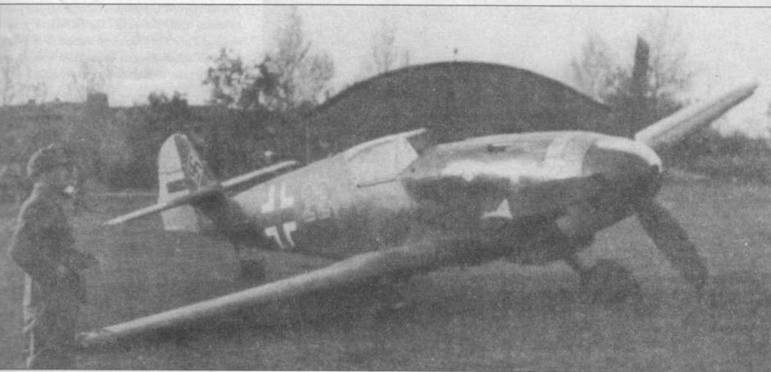

Несмотря на более широкие покрышки главного шасси, высокую стойку хвостового шасси и другие усовершенствования узкая колея «мессера» доставляла много неприятностей пилотам при взлете и посадке. У того Me 109G-10 «красная 22» подломилось шасси при посадке. Камуфляж 76/81/82, W.Nr. 1513, желтый руль направления и полоса на капоте. Самолет оборудован системой для подвески дополнительного топливного бака. Восточный фронт, 1945 год.

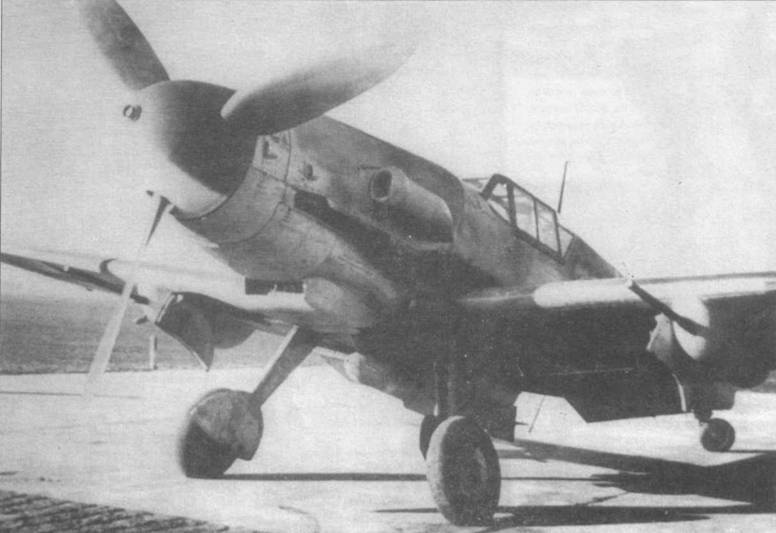

Me 109G-6, W.Nr. 15562, CN+WF был одним из десятка прототипов, на которых обкатывались двигатели DB 605AS и D. Обратите внимание на подвеску двух 50- кг бомб.

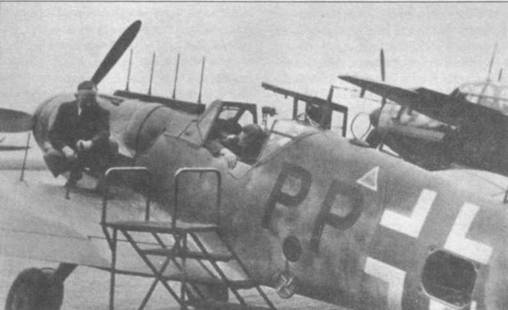

Me 109G-6 в процессе монтажа антенн радара FuG 217. Комплект из 14+16 штыревых антенн размещали в четырех местах: перед кабиной (пулеметы снимали), в хвостовой части фюзеляжа и на обоих крыльях. Подобные ночные истребители обычно оборудовали на базе «пятиствольных» «Густавов».
