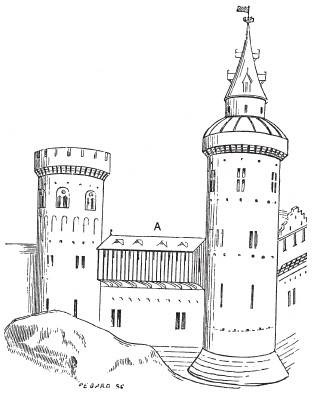

На виньетках рукописи Фруассара, хранящейся в Императорской библиотеке, которую мы уже цитировали, изображено множество башен с подобной системой укреплений. На многих из них видно, что среди укреплений сохранились и деревянные хорды А (рис. 68), которые сооружали на стенах, а каменные машикули – на башнях. На самом деле эти два вида укреплений долгое время использовались одновременно, поскольку сооружение деревянных хорд стоило гораздо дешевле, чем каменных машикулей.

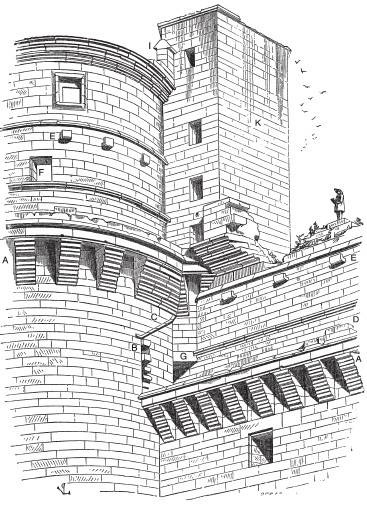

В замке Пьерфон, построенном в последние годы XIV века, до сих пор сохранились, в очень полном виде, оба этих типа укреплений. Мы приводим на рис. 69 современный вид угла, образованного северной стеной и северо-западной башней этого замка.

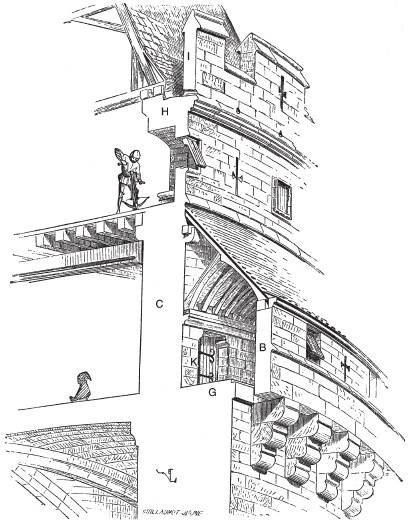

Мы видим, что машикули А прекрасно сохранились; зато от каменного парапета осталось только несколько камней В в том месте, где он соединялся со стеной башни. В точке С, там, где когда-то был крытый переход D, остался только фасонный край его крыши. В точках Е видны консоли, на которые опиралась эта крыша; в G – остатки двери, соединявшей парапет с лестницей, а в F – отверстия, через которые изнутри башни подавали метательные снаряды воинам, защищавшим парапет. Буквой Н обозначен этаж, имевший парапетную стенку, нависавшую над машикулями, буквой I – открытая парапетная стенка, шедшая от основания крыши; и, наконец, К – сторожевая башня, внутри которой проходила лестница. Обычно стены замка из-за недостатка места служили одновременно и внешними стенами зданий, построенных между башнями вдоль этой стены, так что по крытому переходу парапета можно было пройти еще и в комнаты, которые располагались под деревянной крышей L, изображенной на рис. 66. Мы приводим также на рис. 70 вид отреставрированных укреплений замка Пьерфон. На нем хорошо видно назначение всех элементов конструкций, которые мы только что описали.

Однако на данном примере мы показали самую сильную систему защиты стен и башен, которая была возможна в те времена. Многие замки и города имели гораздо менее сложную систему и ограничивались только парапетными стенками, машикулями, лишь слегка нависающими над стеной, да узким крытым переходом. Таковы стены города Авиньон, которые сохранились лучше всех других на территории Франции. Но с точки зрения их оборонной эффективности они представляются довольно слабыми по сравнению с другими крепостями, сооруженными одновременно с ними. По итальянской моде того времени стены Авиньона имеют башни, которые, за некоторым исключением, были квадратной формы ^[60].

Во Франции круглые башни справедливо считались более сильными, чем квадратные, ибо, как мы уже отмечали, вражеские воины, занятые разрушением основания круглой башни, подвергались обстрелу с соседних куртин, откуда они были хорошо видны. Напротив, оказавшись у основания квадратной башни О, враг становился невидимым с тех участков стен, которые прилегали к башне (рис. 71). Не давая защитникам возможности высунуть нос из-за парапетной стенки и разрушив машикули, находящиеся у него над головой, он мог спокойно рыть подкоп, не опасаясь стрел и метательных снарядов осажденных.

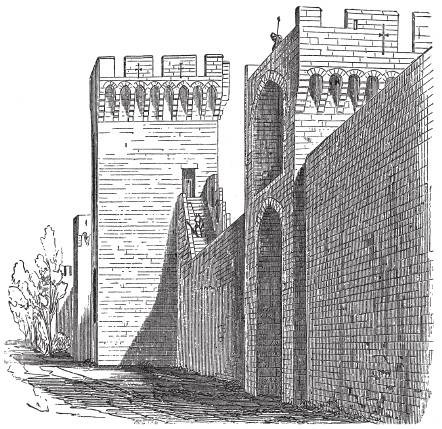

В нарушение всех законов фортификации XIII и XIV веков, квадратные башни Авиньона были открыты изнутри (рис. 72) и потому не могли продолжать сопротивление после того, как враг проникал в город. Укрепления Авиньона представляют собой простую стену, какую обычно ставили на внешней линии фортификационных сооружений в тех городах, где имелось две таких линии. Стены Авиньона не имеют фортов, которые, в случае прорыва врага, превращались в отдельные крепости, способные долго обороняться. На всем своем протяжении они не имеют даже машикулей и только с южной стороны снабжены простой парапетной стенкой с бойницами, в которой не было никаких приспособлений для крепления деревянных хорд.

Высота этих стен не везде достигала того минимума, который необходим, чтобы уберечься от приставных лестниц. Тем не менее укрепления Авиньона отличаются определенной грандиозностью замысла, единством всех своих частей, а это доказывает, что к тому времени искусство фортификации достигло уже своего расцвета, что эксперименты в области оборонных сооружений уступили место системе сложившихся методов, что строители опирались на опыт и длительную практику. Прежде чем завершить описание укреплений Авиньона, мы хотим привести примеры системы фланговых укреплений, принятых в этом городе. На рис. 73 изображен первый этаж одной из его башен. По лестнице Е, закрывавшейся дверью, можно было подняться на второй этаж, из которого две двери вели на парапеты прилегающих к башне стен G, Н (рис. 74).
