В Каркасоне эти выступающие углы, или рога имели форму, изображенную на рис. 50. Однако в замке Лош, а также на воротах Св. Жана (Иоанна) в замке Провен они имели в плане форму двух пересекающихся кривых (рис. 51), а на воротах Жуй в том же самом городе и на воротах Вильнёв-ле-Руа – прямоугольников с угловым выступом (рис. 52), что позволяло держать под наблюдением не только вход, но и две прилегающие стены.

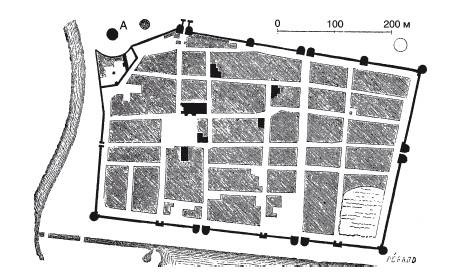

Мы увидим далее, что недостатки круглых башен были обнаружены в начале XIII века. Их самое слабое место находилось там, где проходила касательная линия, параллельная стене. Однако описанные выше средства борьбы с этим недостатком применялись, очевидно, только в очень сильных крепостях, вроде Каркасона, Лоша и других; в городах же, не имевших стратегического значения, строители удовлетворялись квадратными башнями, лишь слегка выступающими над поверхностью куртин, как видно на одной из стен города Эг-Морт (рис. 53), которые (за исключением башни Констанс, А, построенной Людовиком IX Святым и использовавшейся в качестве донжона и маяка) были сооружены Филиппом III Смелым ^[50].

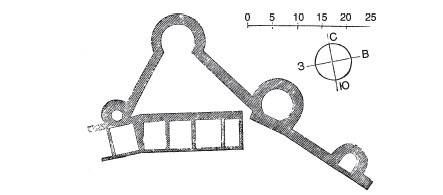

Но инженеры прекрасно понимали, что на выступающих углах крепостей необходимо размещать самые мощные средства защиты. Как и в наши дни, осаждающие считали угол стены более уязвимым местом, чем прямой участок. Пушек еще не было, а метательные орудия не могли бросать свои снаряды на большое расстояние, и выступающие углы (которые не могли быть защищены на большом расстоянии) оставались весьма уязвимым местом в обороне (рис. 54). Если нападающим удавалось утвердиться в точке А, никакие метательные снаряды и стрелы с соседних стен достать их уже не могли.

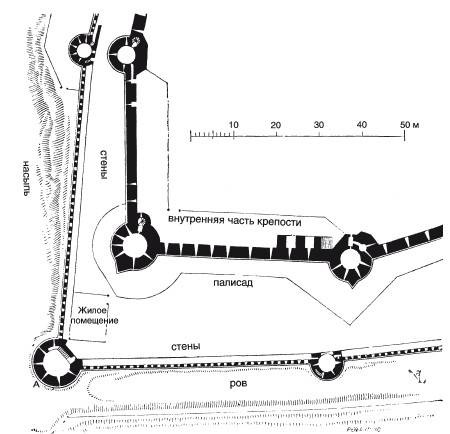

Необходимо было, чтобы угловые башни (tours du coin), как их тогда называли, были очень сильно укреплены. Поэтому их диаметр и высота были гораздо больше, чем у других. Их окружали более широкие рвы, палисады и иногда даже передовые укрепления. Эти башни имели выдающиеся вперед рога, а сами они далеко выступали над поверхностью прилегающей стены. Обе эти башни ^[51] были очень мощными, и иногда они соединялись внутри второй стеной ^[52] (рис. 55).

Следует добавить, что по описанным выше причинам при строительстве крепостей выступающих углов всячески старались избежать, а если они и существуют где-нибудь, то только потому, что сам характер местности требовал их появления. Эти выступы держали под обстрелом эскарп, реку или дорогу или должны были помешать врагу утвердиться у основания стен.

К началу XIV века ворота имели сильные укрепления, мощные двери, опускающиеся решетки, двух– или трехэтажные башни с машикулями наверху, но у них не было подъемных мостов.

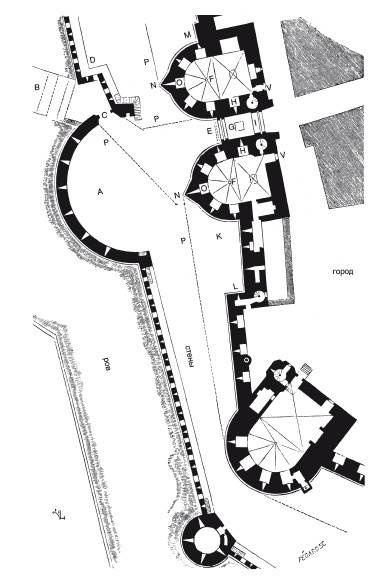

Прекрасные Нарбонские ворота города Каркасон (рис. 56), укрепленные сильнее большинства других ворот и сооруженные Филиппом III Смелым, не имеют подъемного моста.

Перед барбиканом А или мостом В, перекинутым через ров, обычно сооружалась одна или более проездных дамб. На плане видно, что въезд в барбикан С защищен уступом стены D, который тщательно замаскирован и не заметен снаружи. Если нападающим удавалось пройти первые ворота, они оказывались перед надвратными башнями F городских ворот Е. Проезд между ними был перекрыт, во-первых, цепью, во-вторых, машикулями, в-третьих, внешней опускающейся решеткой, в-четвертых, мощными створками ворот, обитыми толстыми полосами железа и запиравшимися тяжелыми брусьями, в-пятых, большим квадратным машикулем G и двумя бойницами Н, в-шестых, третьим машикулем, расположенным перед второй, или внутренней, опускающейся решеткой, которая опускалась по линии I. Если нападающие появлялись у стены К, намереваясь сделать под нее подкоп, они попадали под обстрел с уступа стены L, над которым возвышалась большая сторожевая башня с бойницами. По другую сторону ворот, в точке М, они подвергались обстрелу со стоящей рядом башни. Как мы уже рассказывали, выступающие рога N вынуждали воинов врага раскрыть свое присутствие перед защитниками соседних стен, а бойницы О, проделанные в стене помещения, которое было расположено на первом этаже, позволяли вести обстрел в секторе перед ними. Прежде чем рыть подкоп под стены, осажденным надо было разрушить палисады Р или преодолеть их (под обстрелом) с помощью штурмовых лестниц, а эти палисады на случай войны были хорошо укреплены ^[53].
