В конце XV в. в русской военной архитектуре появляется еще один тип башен — каменные (или кирпичные) многогранные. Они активно строились в более позднее время, но, очевидно, не имели никаких преимуществ по сравнению с круглыми. В сохранившихся описаниях крепостей они так и называются — «круглыми».

Башни конца XV—XVI вв. несколько отличались от более ранних. Наряду с балочными перекрытиями во многих башнях стали делать сводчатые перекрытия. Примерно с середины XV в. изменилась и форма башен: стены стали делать отвесными. В результате башни напоминали уже не перевернутый тигель, как это было раньше, а цилиндр или призму. Кроме того, башни, подобно стенам, получили опоясывающий валик и расширяющийся книзу цоколь (талус). Связь между ярусами каменных башен теперь часто осуществлялась с помощью лестниц, выложенных в толще каменных стен, хотя продолжали существовать и деревянные лестницы с люками.

Как было отмечено в предыдущей главе, с начала XV в. наибольшее распространение получают бойницы с камерами. Еще более отчетливо тенденция приспособить бойницы под установку орудий наблюдается в конце XV и начале XVI в. Во-первых, расширили отверстия бойниц, чтобы легче было просовывать дуло орудия в отверстие и менять угол горизонтальной наводки. Вывод дула орудия наружу был совершенно необходим, так как в противном случае пороховой дым заполнил бы всю внутренность башни. Во-вторых, значительно расширили камеры. Камеры становятся уже настолько глубокими, широкими и высокими, что представляют собой огромные ниши или маленькие комнатки. Эти камеры получили название печуры. Теперь орудийная прислуга получила достаточно места для обслуживания орудий.

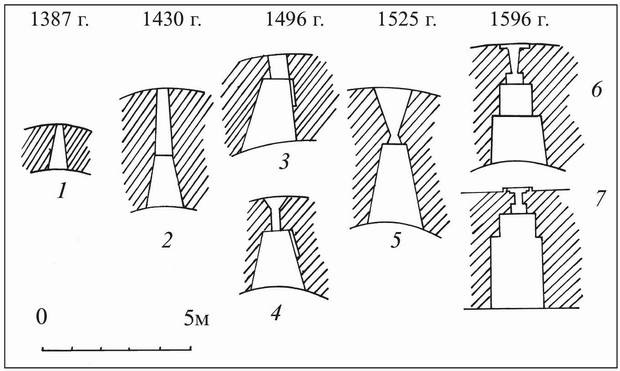

Типы бойниц крепостных башен: 1 — Малая башня в Порхове; 2 — Средняя башня в Порхове; 3, 4 — Воротная башня в Ивангороде; 5 — Гремячья башня в Пскове; 6, 7 — прясла Смоленского кремля

С конца XV в. и особенно в XVI в. бойницы получают раструб. Такое расширение бойниц наружу значительно облегчило наводку пушечных стволов, а казенные части орудий продвинулись внутрь камер. Некоторые бойницы получили даже гипертрофированное расширение наружу, в результате чего стали напоминать окна. Видимо, столь широкие бойницы стали легкой мишенью для стрелков противника, так как часть таких бойниц позднее снабдили каменными вставками, снова превратившими их в узкие прорези. Дальнейшим усовершенствованием орудийных бойниц можно считать дымоотводы — вентиляционные каналы, начинавшиеся в сводах камер и выходившие наружу над бойницами. Благодаря этим каналам пороховые газы вытягивались наружу и защитники получали возможность быстро подготовить орудия к следующему выстрелу. Бойницы с дымоотводами можно видеть в башнях Нижегородского кремля. Однако в других крепостях они не встречаются, поэтому для Руси их можно считать скорее исключением, чем правилом.

Бескамерных бойниц теперь делали значительно меньше, чем бойниц с камерами, и применяли их лишь на крепостных стенах. Здесь они использовались только для ручного оружия. Башни же с этого времени получали бойницы непременно с камерами. Это легко понять, так как последние могли использоваться не только для артиллерии, но и для ручного огнестрельного оружия.

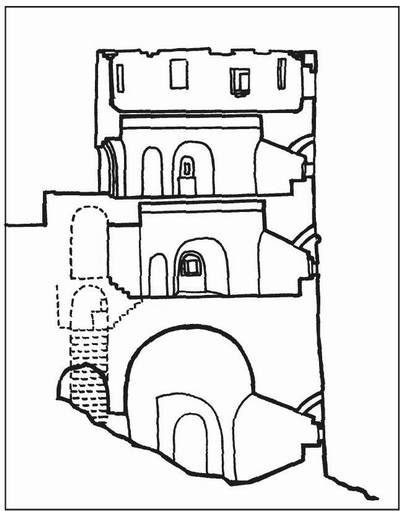

Тайничная башня Нижегородского кремля. Обратите внимание на дымоотводы

Каменные башни завершались зубчатым парапетом, причем теперь его стали немного выносить вперед от плоскости стены. В результате образовались направленные вниз отверстия — навесные стрельницы или варовый бой (аналоги европейских машикули), которые позволяли вести огонь по противнику, находившемуся у подножия стены. Сверху все башни покрывали деревянными шатровыми кровлями. На некоторых башнях примерно с конца XV в. стали устраивать смотровые вышки.

Связь башен с боевым ходом стен осталась почти такой же, как и раньше. Угловые башни обычно имели только один дверной проем с тыльной стороны, выводивший на площадку и далее на прилегающие стены. Башни, расположенные в центре стен, снабжали двумя проемами, через которые проходил боевой ход. В Большом Бояршем городе Ивангородской крепости между башней и боевым ходом стены сделан проем, перекрывавшийся перекидным мостом, что, конечно, сильно затрудняло доступ противника со стен к башне. Однако для Руси это единичный случай и здесь нельзя исключить иностранное влияние.

К концу XV в. перед воротами перестают устраивать захабы. Крепости рассматриваемого периода имеют воротный проезд одного из трех следующих видов:

— простой, перпендикулярный стенам и характерный для более раннего времени;

— воротный проезд, изогнутый под прямым углом.

— въездная арка располагалась не на фасадной стороне башни, а на боковой; благодаря этому противник, приближаясь к воротам, оказывался обращенным правой, незащищенной стороной к крепостной стене;

— простой, перпендикулярный стенам, но защищенный второй надвратной башней — отводной стрельницей. Последние обычно были открытыми сверху и по размерам ниже главной надвратной башни. Отводные стрельницы располагали с наружной стороны рва и соединяли с воротными башнями стационарными или подъемными мостами;

В конце XV — начале XVI в. на Руси появляются и подъемные мосты, которые, будучи поднятыми, не только затрудняли переправу через ров, но и закрывали собой воротный проезд. Иногда мост через ров делали стационарным каменным, но защищали его длинной укрепленной галереей. Например, Борисоглебские ворота Московского Кремля были оборудованы отводной стрельницей и укрепленным мостом. Вместе с тем в более простых крепостях продолжали строить и простые мосты на опорах. Продолжают применять и опускные решетки (герсы).

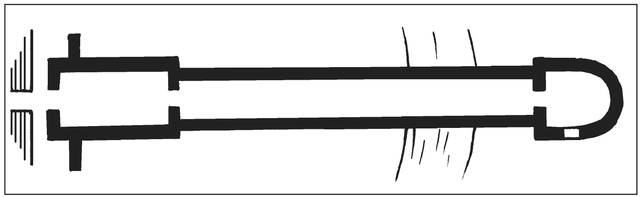

План Борисоглебских ворот Московского Кремля

Таким образом, чтобы попасть в крепость через ворота, противник должен был прорваться через ворота в отводной стрельнице, переправиться через ров, пробиться через ворота в самой надвратной башне крепости и затем через опускную решетку. И все это под постоянным огнем защитников крепости!

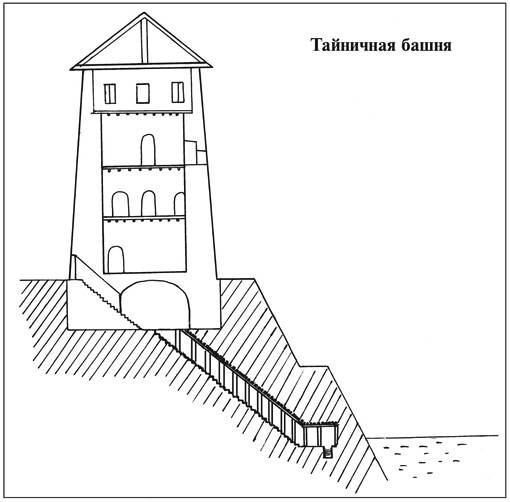

Тайники — подземные коридоры, которые вели к колодцу, — к концу XV в. обычно стали располагать так, что они выходили в одну из башен крепости, стоявшую ближе всего к реке. Поэтому во многих крепостях конца XV—XVI вв. можно встретить башню под названием Тайничная.
