В крепостях среднего значения стены были деревянными, но довольно мощными. Со второй половины XV в. их стали делать из двух-трех параллельных бревенчатых стен, соединенных примерно через 6—8 м поперечными стенами-связками. В результате стена состояла из одного-двух рядов срубов, которые засыпали землей или камнями. На определенных расстояниях располагались не засыпанные землей срубы, которые использовались для устройства бойниц подошвенного боя и установки орудий.

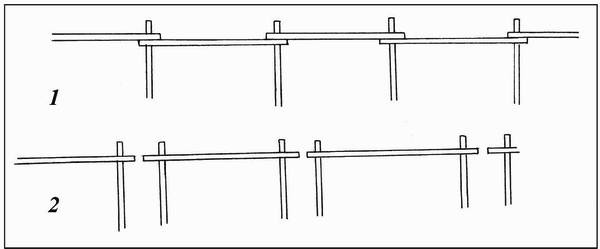

Сравнение конструкций стен тарасами 1 и городнями 2

Участки стен между поперечными стенками назывались тарасами. Тарасы в плане могли быть прямоугольной, трапециевидной или треугольной формы. В отличие от конструкции городнями конструкция тарасами представляла собой сплошную стену (с продольными бревнами, соединенными друг с другом «внахлестку»), а не отдельные звенья клетей, приставленные вплотную друг к другу. Стены тарасами были более совершенными по сравнению со стенами из городней, и многие недостатки, присущие последним, устранялись. Так, боковые стены городней были недолговечны и быстро загнивали. Кроме того, отдельные срубы, ничем не связанные между собой, давали неравномерную осадку, что затрудняло движение воинов по пряслу в ходе боя. Возможно, конструкция наземных стен тарасами появилась значительно раньше XV в., хотя до этого их, в отличие от внутривальных срубов, вряд ли забивали землей. Внутривальные срубы, рубленные тарасами, известны уже с XII в. По верху стены шел боевой ход, прикрытый бруствером и кровлей. Боевой ход был разделен небольшими поперечными врубками на отдельные комнатки. Здесь во время осады размещались защитники крепости. Здесь же находились и катки — специально приготовленные бревна, которые сбрасывали со стены на штурмующих.

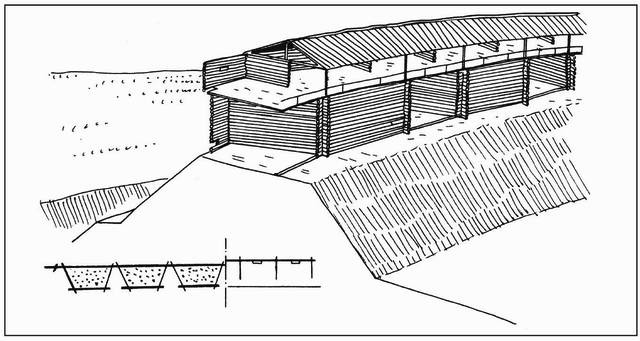

Срубная стена тарасами, XV—XVI вв.

Деревянные стены с засыпкой землей или камнями могли выдерживать удары пушечных ядер не хуже каменных. Более того, иногда предпочитали строить именно такие деревянные стены, а не каменные, так как брешь в стене с земляной засыпкой не приводила к столь сильному разрушению стены, как это наблюдалось у каменных стен. Дополнительно в нижней части стены иногда устраивали одернованные земляные присыпки, в которых увязали пушечные ядра.

В острогах, менее важных с военной точки зрения, укрепления стены могли быть попроще — в виде однорядной срубной стены или даже просто забора из горизонтальных бревен, укрепленных в пазах врытых в землю вертикальных столбов.

Деревянные башни были разных типов: воротная, наугольная, глухая, круглая (то есть многоугольная), четырехугольная, двухъярусная, караульная, брусяная и др. Большинство башен были прямоугольными. Многоугольные башни были менее распространены, и обычно были значительно крупнее прямоугольных. Многоугольные башни часто делали воротными, а также применяли при сложной конфигурации планов крепостей, так как они давали возможность соединять стены не только под прямым углом. В «регулярных» крепостях чаще всего встречаются четырехугольные башни. Многоугольные башни особенно любили на русском Севере. Например, в Олонце в 1699 г. числилось 10 шестиугольных и всего три четырехугольные башни, в Холмогорах в 1623 г. из 11 башен семь были шестиугольными.

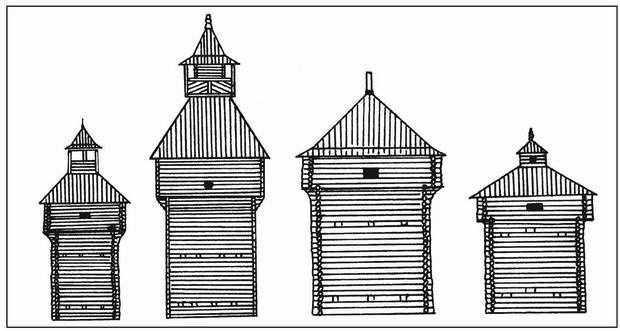

Различные типы прямоугольных башен на примере сибирских острогов

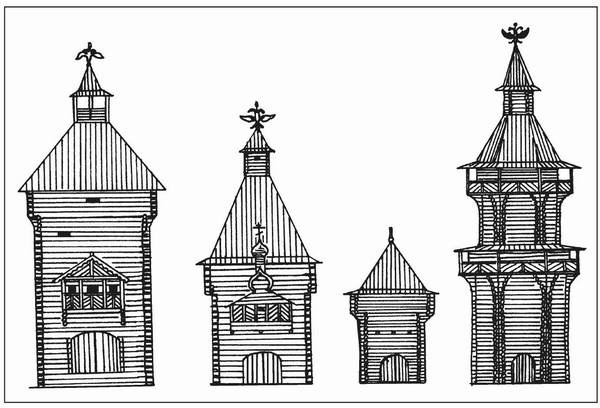

Различные типы воротных башен на примере сибирских острогов

Характерная особенность практически всех воротных башен — размещение в них небольших часовен. Эта традиция, получившая распространение еще в Киевской Руси, продолжала жить вплоть до XVII—XVIII вв. Особенно изящными были нависающие часовенки в деревянных надвратных башнях. Такие часовни «на свесе» имели чисто культовое назначение и значительно скрашивали суровый облик крепостей. Устраивали их в балконах над воротным проездом, вход осуществлялся со второго яруса башни. Во многих сибирских острогах они были единственными часовнями в крепости. Некоторые башни крепости снабжались сторожевыми вышками. Устраивали их на шатрах башен. Они представляли собой небольшую площадку, огражденную перилами и в свою очередь покрытую крышей-шатром.

Как и в крепостях более раннего времени, башни рассматриваемого периода снабжали нависающим выступом (обломом) для ведения варового боя. Обломная часть теперь не сильно выступала за нижнюю часть стены, обычно на 15—25 см. Бойницы, приспособленные для ручного огнестрельного оружия, также имели небольшие размеры — в пределах 8—10 см. Отверстия бойниц были почти квадратными по форме. Для лучшего обзора и удобства ведения огня их отверстия делали скошенными снаружи в нижней и боковых плоскостях. Для орудий прорубали более крупные амбразуры — примерно 30×40 см.

Так же как и раньше, в XV—XVI вв. каменные башни строились как прямоугольными, так и круглыми в плане. Сочетание двух типов башен характерно для многих памятников русской военной архитектуры этого периода, например кремлей Москвы, Новгорода, Нижнего Новгорода и Тулы. Крепости, в которых применялся только один тип башен, следует, скорее, считать исключениями. Так, Копорская крепость второй четверти XV в. снабжена только круглыми башнями, но зато Ивангородская крепость 1492 г. имела лишь прямоугольные башни.

В целом прямоугольные башни обычно строили реже, чем круглые. Располагали их как по углам, так и по центру крепостных стен, хотя второй способ был более распространен. Прямоугольными были и надвратные башни. Круглые же башни чаще всего ставили на углах, и они никогда не были проезжими.

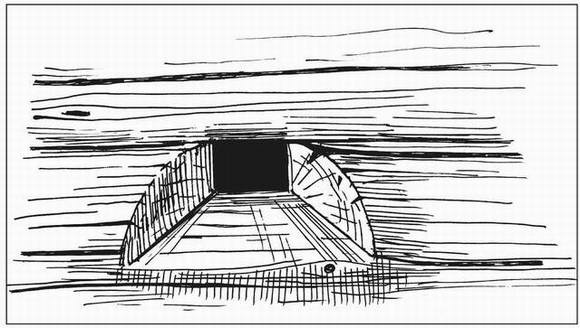

Бойница для ручного огнестрельного оружия

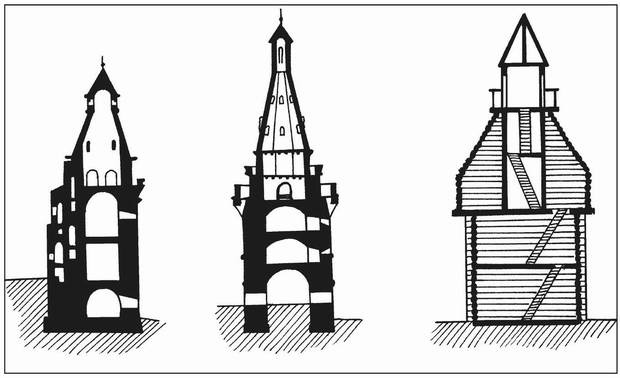

Каменные (слева и в центре) и деревянная башни XVI— XVII вв. в разрезе

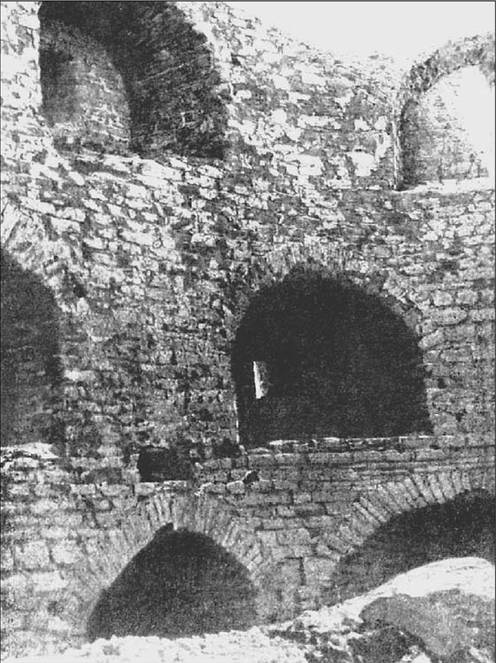

Печуры Покровской башни Пскова
