Вооружение

Его башни были расставлены шире и имели несколько большую высоту, нежели башни «Монарха», но были меньше в диаметре и несли стволы 25-тонных орудий всего в 0,76 м от палубы и едва ли в 2,4 м над водой. Хотя палуба захлёстывалась волнами даже в умеренную погоду, неудобства от этого внутри башен не ощущалось, и орудия даже могли эффективно использоваться в штормовом море на наветренный борт. После выстрела орудий башня разворачивалась для заряжания, а орудийные порты закрывались.

Окруженные надстройками башенные орудия не имели возможность вести огонь в нос и в корму, поэтому для этого на полубаке в 6,33 м над водой было установлено 7" орудие, а второе такое же имелось на полуюте, на высоте 5,5 м. Оба стояли безо всякой защиты. Кольз предпочитал именно такое расположение 7" орудий принятому на «Монархе», поскольку оно позволяло установить орудия более высоко и не перегружать оконечности бронёй, которая всё равно не выдерживала попаданий снарядов среднего калибра.

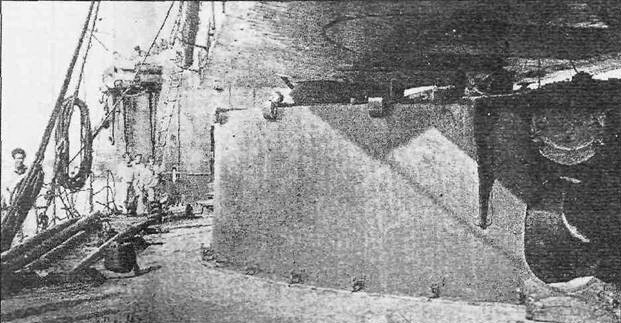

Носовая башня злосчастного современника «Монарха» – башенного броненосца «Кэптен. Он повторял тяжёлое вооружение «Монарха» за исключением того, что конструкция его орудийных башен несколько отличалась (они имели меньший диаметр), а привода вертикального наведения орудий поднимали и опускали весь орудийный станок вместе со стволом вместо обычного поворота ствола орудия вокруг его цапф.

Броня

Весь корпус до верхней палубы имел бронировался 102-178мм плитами, которые в районе оснований башен на длине 24 м утолщались до 203 мм. Башни имели 254мм лоб и 229мм борта на 280мм подкладке из тика. Общий вес брони равнялся 1190 т против 1364 т на «Монархе». Броня везде была толще, поскольку площадь бронирования стала меньше.

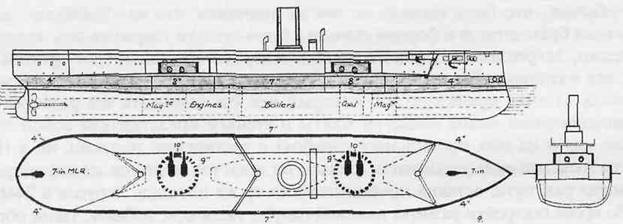

Схема бронирования «Кэптена»

Машинная установка

«Кэптен» стал вторым британским тяжёлым артиллерийским кораблём с двумя винтами, и после него только три броненосца были построены с одним винтом -для этих кораблей сохранялся риск остаться без хода в случае поломки. На «Пенелопе» два винта установили в качестве уловки для уменьшения осадки, а на «Кэптене» двухвальная машинная установка вдвое сокращала риск полной потери хода и улучшала маневренность корабля. Примечательно, что двухвальную двигательную установку «Кэптена» удалось изготовить в Биркенхеде, где отсутствовали промышленные мощности для изготовления тяжелых отливок и поковок, необходимых для единой машины такой мощности.

Две тронковых машины приводили во вращение двухлопастные винты, и во время ходовых испытаний в Стоукс-Вей при полной мощности развили 74 об/мин и сообщили кораблю скорость в 14,5 уз.

Чтобы максимально уменьшить перегрузку, полный запас угля в 600 т приняли на борт лишь однажды. Под парами «Кэптен» не был таким экономичным, как «Монарх», хотя и оказался на 500 т легче него по водоизмещению.

Оснастка

Оба корабля несли одинаковый запас угля, но «Кэптен» не мог принять топливо помимо его угольных ям (что тогда было обычным делом), поэтому парусный рангоут оставлялся весомой компонентой, если корабль претендовал на статус мореходного. Но вместо того, чтобы довольствоваться нижней шкалой парусности – это было бы вполне уместным решением – Кольз решил оснастить свой корабль самыми тяжелыми мачтами и самым развитым рангоутом. Это был жест полного доверия к возможностям «Кэптена» нести наверху любой вес, а также желание компенсировать большое сопротивление двух винтов и низкие парусные качества тяжелого корабля. Но если Адмиралтейство удивилось этому, то фирма «Лэрд» выполнила указание увеличить верхний вес без возражений, и оснастила «Кэптон» самыми высокими и тяжелыми мачтами во всём флоте – нижняя грот-мачта имела высоту от клотика до планширя 29,3 м против наибольших 26,2 м на любом другом британском корабле. Вследствие принятого размещения башен мачты лучше располагались для несения парусов, чем на «Монархе», однако из-за близости грот-мачты к дымовой трубе её паруса быстро покрывались копотью и сажей. Чтобы избежать загромождения секторов обстрела башенных орудий стоячим такелажем, Кольз применил трехногие мачты, которые уже помогли решить данную проблему на маленьком «Уайверне». На месте обычных вант и фордун появились железные опоры – они служили одновременно и вантами, и штагами. Стоячий такелаж, прикрепленный к навесной палубе, состоял из веревочных лестниц, по которым матросы могли добраться до парусов. Оснащенный таким образом, «Кэптен» всегда был готов к открытию огня, в то время как «Монарх» требовал на подготовку к бою на близкой дистанция после погони под парусами по меньшей мере полтора часа. В верхнем рангоуте «Кэптен» имел ряд характерных особенностей. Брам-стеньги брались на шлагтов позади стеньг, а не спереди, как обычно, что было сделано по тем же причинам, что на «Уайверне»: вместо обычных брам-штагов и фордун стеньги и брам-стеньги удерживались железными опорами, закрепленными под марсами и на верхушках стеньг; грот-трисоль имел гик, как и спинакер-бизань, и мог быть развернут в любое положение, поскольку корабль не имел крюйса-штага, который мог бы помешать его развороту. На первоначальном плане оснастки мачты и стеньги представляли собой единое целое, как и на всех предыдущих кораблях с трехногими мачтами, но в 1868 г. сочли желательным установить стеньги на шлагтов и слегка модифицировать размеры рангоута, оставив приблизительно ту же площадь парусов в 2446 м2 .

Во время постройки размеры навесной палубы увеличили, добавив, таким образом, верхний вес, хотя и обеспечили этим дополнительное пространство для работы с парусами. Новые условия первоначально сочли трудными, однако позднее командир корабля кэптен Бургоин писал: «Сейчас, если заставить матросов работать на узкой палубе, это будет так же удобно, как работать в перчатках». В первом же походе подтвердилось мнение фирмы-строителя, что корабль будет таким же жёстким, как и другие броненосцы последней постройки. При ветре в 6-7 баллов и сильном волнении он кренился при повороте через фордевинд на 13°-14°, что соответствовало ожиданиям на основании расчётов его способности нести подобную площадь парусов. Под парусами кэптен Коммерелл считал его довольно жёстким судном, имеющим лёгкую и медленную бортовую качку. Кэптена Бургойна он вполне устраивал под парусами – он отзывался о «Кэптене» как о «совершенно полном успехе – самом удобном и послушном судне» и, по его мнению «одном из самых эффективных боевых кораблей в мире».

Оборудование

Офицеры и экипаж, исключая командира, старшего офицера и штурмана, размещались на нижней палубе в уровне ватерлинии, где имелись иллюминаторы и была хорошая вентиляция – это, правда, любопытным образом совершенно расходилось с мнением инспектора, изложенном в его отчёте после первой инспекции корабля. Освещение осуществлялось через большие палубные люки, и в этом отношении корабль был лучше, чем обычно. В целом оборудование было примитивные, но имелся патентованный шпиль с паровым приводом.
