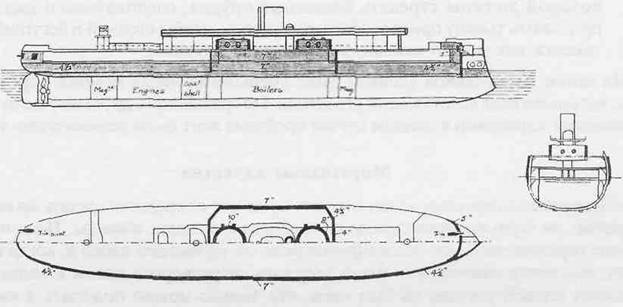

Схема бронирования «Монарха»

Машинная установка

Оснащенный самой мощной машинной установкой среди британских боевых кораблей, «Монарх» развил 14,9 уз при 7840 л.с. и побил, таким образом, долго продержавшийся рекорд «Уорриора», установленный им на мерном миле, и превзошёл на четверть узла остальные корабли своей эскадры. То, что он имел только один винт, было практически единственным, в чем он отстал от «Кэптена».

В его котлах впервые применили искусственную тягу, которая, хотя и оказалась эффективной мерой повышения скорости, приводила к расточительному расходу пара и угля. В 1870 г. кочегарки были оснащены принудительной вентиляцией, но форсированная тяга и закрытые кочегарки не применялись ещё десять лет, и только в 80-е и 90-е гг. это уже широко использовалось для повышения скорости,

Необходимой и неотъемлемом частью оборудования на «Монархе» были различные вспомогательные механизмы, так что этот броненосец, с его паровыми приводами башен, шпиля и руля может считаться предшественником современной системы вспомогательных механизмов для всех целей.

Оснастка

Когда Кольз решил снабдить «Кэптен» наибольшим из возможных типов стандартного рангоута Королевского флота. Рид получил разрешение Совета на увеличение парусности на «Монархе» со 2-й шкалы на 1-ю, чтобы даже малейшая вероятность поражения корабля адмиралтейского проекта в парусной гонке была бы пресечена в зародыше. В результате принятого расположения башен расстояние между мачтами было необычным – фок- и грот-мачты разделялись пространством в 47,3 м. За исключением того, что нижние мачты имели высоту от палубы до топа 24, 24,7 и 19,2 м, по сравнению с 26,2, 26,2 и 20,6 м на «Ахиллесе», «Монарх» нёс полную корабельную оснастку, и его рангоут был таким же, как и у шести линейных кораблей, оснащённых парусами по максимальной шкале. С такой оснасткой он однажды показал по лагу скорость 13 уз, неся прямые паруса и штормовые лиселя (больше выжал только «Ройал Оук» -13,5 уз). В 1872 г. бизань-мачту перевооружили по типу барка, а все остальные реи заменили на деревянные меньшей длины, неподвижный железный бушприт был заменён на убирающийся деревянный, который лежал на возвышенном полубаке.

Рид сетовал на трудности устройства оснастки, которая не перекрывала бы секторов обстрела башенных орудий в пределах 20° от диаметральной плоскости на оба борта. На «Кэптене» бегучим такелажем управляли с навесной палубы, а на «Монархе» эта палуба несла в кормовой части несколько шлюпок и предназначалась, главным образом, для прогулок офицеров. Рид говорил: «С бегучим такелажем будут работать на верхней палубе, над которой должны стрелять башенные орудия, следовательно надо применить тысячу приспособлений и уловок, чтобы стоячий и бегущий такелаж как можно меньше загораживали орудия».

На самом деле главной уловкой было уменьшение числа нижних фор- и грот-вант, которые в виде компенсации утолстили. По сравнению с другими рангоутными башенными кораблями в данном случае проблема вант была решена очень удачно.

Мореходные качества

«Монарх» под парусами ходил хорошо, но не мог с гарантией сделать ни поворот оверштаг, ни через фордевинд, если не прибегал к помощи машины. Пока не была срезана передняя часть его балансирного руля, он управлялся плохо и, когда шёл по ветру, его почти невозможно было удержать от разворота лагом к волне. Но в условиях плохой погоды он был «тем, что только можно пожелать в качестве мореходного корабля – плавучим и в то же время заметно остойчивым. Не было случая, чтобы он кренился более, чем на 15°, да и это было редким исключением. Он никогда не черпал бортом воду, его орудия могли действовать и на наветренный и на подветренным борт с одинаковой лёгкостью». Кроме того, «он мог нести большую площадь парусов, при галсировании идти круто к ветру, а в свежий бриз обгонял под парусами «Инконстант» и «Воладж».

Его метацентрическая высота составляла всего 1,03 м и, согласно адмиралу Бойсу: «Стоя на якоре, «Монарх» редко оставался на ровном киле, в общем кренясь на 3-4° по маятнику – а затем мог перевалиться на другой борт без видимой причины». С пустыми бункерами он имел крен 5°, а перевод орудий из положения заряжания в положение для стрельбы также вызывал заметный наклон корпуса.

Модернизация

В 1890 г. корабль привели на верфь для модернизации, но по неизвестным причинам его устаревшие дульнозарядные орудии не заменили более современными, хотя казнозарядные орудия можно было установить без особых трудностей. 136000 ф.ст. было потрачено на установку новых машин тройного расширения и цилиндрических котлов, после чего корабль мог давать 15,75 уз. Такая скорость вполне соответствовала его назначению сторожевым кораблем в Кейптаун, и последний отрезок службы он провел жалким стационером. В это время он лишился парусного рангоута, получил боевые марсы на фок- и бизань-мачтах, высокую внушительную трубу, штурманскую рубку, вентиляционные раструбы и обычный набор небольших скорострельных пушек и картечниц на верхних надстройках, чтобы оправдать своё присутствие в списках эффективного флота в течение ещё шести лет. Работы на нём закончились в 1897 г. – это был самый длительный капитальный ремонт из проведенных когда-либо.

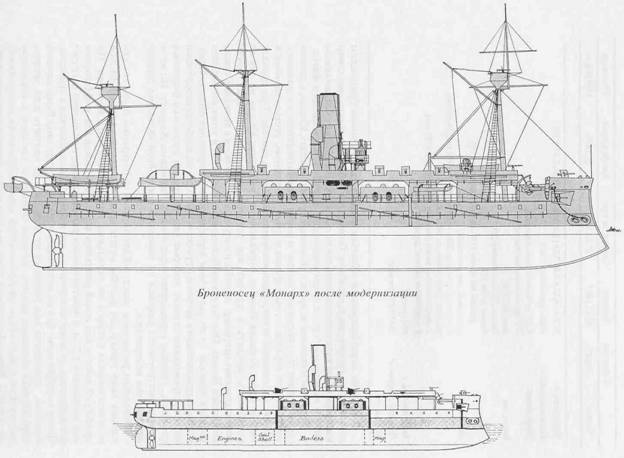

Броненосец «Монарх» и схема его бронирования после модернизации

Экономия веса при снятии рангоута оказалась не такой большой, как ожидалось. Рид, используя «Монарх» в качестве примера, показал, что общий вес рангоута, парусов и такелажа был меньше 210 т, а включая сюда запасы на парусное вооружение, получалось 250 т – это и было предметом того, что называлось «бесконечными запасами и весом, сопряженным с парусным оборудованием». Уменьшение экипажа наполовину сэкономило еще 125 т и 100 т можно было положить на снятые устройства и механизмы, более или менее связанные с парусами и большим экипажем. В сумме это давало 475 т, которые Рид считал достаточно большим весом для увеличения запаса угля и усиления брони. После переделки вес корпуса должен был составить 3386 т, и оборудования 4829 т – или около 41% водоизмещения и 59% на несущую способность против 42% и 58% соответственно, когда он был рангоутным броненосцем. Но если бы «Монарх» был спроектирован как безрангоутный корабль, его несущая способность была бы больше на 1000 т.

И ещё о реконструкции. Одной из основных трудностей, сопровождающих любое добавление веса на корабль, является поддержание адекватной остойчивости. Общеизвестно, что постоянные добавления и изменения для любого боевого корабля приводят к постоянному увеличению осадки и сопровождаются снижением остойчивости. На более ранних мореходных броненосцах потеря их метацентрической высоты составляла в год в среднем 20 мм. Такое увеличение осадки приблизительно соответствует прибавлению одной тонны веса на каждые 150 ф.ст., потраченных на изменения, добавления и окраску, и прочее, и на этом основании очень легко оценить увеличение осадки, сопровождающееся уменьшением высоты надводного борта корабля, которое всегда означало серьезную потерю для его остойчивости.
