борт 114,153.178, траверзы 102-114,нос 127, башни 203-254, боевая рубка 203, подкладка 250-300, обшивка 32-38 (общий вес брони 1364 т)

Механизмы

возвратно-поступательные ("Хамфрейз и Теннант"), два цилиндра (диаметр 3048 мм), ход поршня 1372 мм. 63 об/мин, индикаторная мощность 7840 л.с. 14,8 уз, двухлопастный винт (диаметр 7163 мм, шаг 8230 мм), 9 котлов (давление 2,1 атм),

в 1892: замена механизмов па инвертивную машину тройного расширения ("Моделей"), индикаторная мощность 8216 л.с.,15,75 уз, 8 цилиндрических котлов (10,5 атм).

Запас топлива, т

600 (уголь)

Площадь парусов, м2

2574

Экипаж, чел

530-575

При обсуждении вооружения «Беллерофона» Совет одобрил для него новое 9" орудие только после долгих дебатов. Пока корпус корабля стоял на стапеле, пришло уведомление из Управления морской артиллерии, что на испытания скоро поступит новое 10" орудие, а металлурги в то же время предложили броневые плиты толщиной 230 мм, выдерживающие попадание 9" снарядов с принятой тогда боевой дистанции в 900 м. Поскольку германская фирма Крупна тогда же начала выпускать стальные 300-фунтовые и 600-фунтовые орудия, превосходящие французские (в то же время и Россия проводила испытания нескольких 900-фунтовых моделей). Адмиралтейство не могло позволить себе не отреагировать, и для «Геркулеса», постройку которого начали в сухом доке Чатема, вскоре после того, как оттуда вывели корпус "Беллерофона", решили принять новые орудия и более толстую броню.

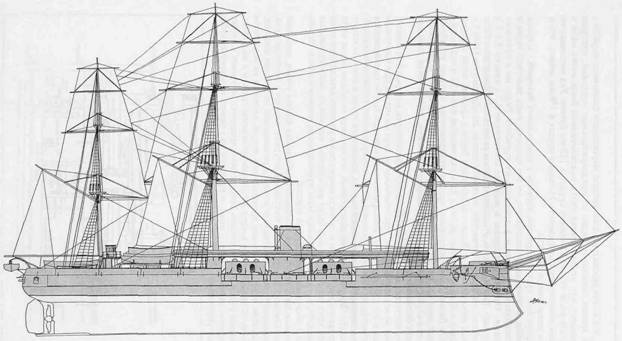

Броненосец «Монарх»

На момент ввода его в строй «Геркулес» был самым мощным боевым кораблем в мире, но этот титул продержался за ним недолго, поскольку каждое прибавление к «флоту образцов» означало появление корабля, более мощного как в средствах нападения, так и защиты, нежели его предшественники. В целом, проект представлял собой увеличенный «Беллерофон» с несколько улучшенными обводами, а также распределением весов, которое способствовало его более остойчивому поведению в море. Он имел заострённый таран вместо скруглённого, корму как на «Беллерофоне» и возвышенный полубак, но не имел полуюта, пока его не начали готовить как флагманский корабль. Руль был балансирным, управление им осуществлялось посредством строенного штурвала под срезом полуюта, а также ещё одним. ниже, на главной палубе. Усовершенствованные методы постройки позволили превысить стоимость «Беллерофона» лишь на 20000 ф.ст., хотя новый корабль имел «привес» в целых 1100 т, в то время как его машины оказались даже дешевле.

То, что Совет рассматривал концепцию мореходного башенного корабля с точки зрения экономии, видно из предварительных чертежей, которые показывают, что предложенная квота водоизмещения была очень мала и позволяла нести только 15-тонные орудия и 152-мм броню. Рид настаивал на большем тоннаже, чтобы применить 25-тонные орудия и 178-мм защиту, что и было в конце концов принято.

Корпус был просто корпусом корабля с центральной батареей – с тремя палубами, возвышенным полубаком, но без полуюта, имел заметный таран и скругленную корму, как и у предыдущих кораблей Рида, но с лучшими обводами. Отношение длины к ширине составляло 5,7:1 вместо 5.5:1 у «Геркулеса». Таким образом, отношение главных размерений «Монарха» не было превзойдено ни одним британским линкором вплоть до «Дредноута» (1906 г.), который имел почти 6:1. Высота надводного борта в средней части корпуса равнялась 4,27 м, орудия находились в 0,9 м над палубой или в 5,2 м над водой -на 2,1 м больше, чем батарейные орудия находившихся в строю кораблей. Большая доля изобретательности была проявлена при переделке конструкции верхней палубы во избежание, насколько возможно, ограничения площади обстрела башенных орудий.

При отсутствии обычного фиксированного фальшборта, который был заменён лёгкими железными щитами, заваливаемыми за борт на петлях при подготовке корабля к бою, 500 матросских коек хранились на навесной палубе, протянувшейся от фок-мачты до шканцев. Эта конструкция поддерживалась стойками-кожухами, которые защищали трапы из жилой палубы, основанием трубы и кожухом вокруг грот-мачты. Будучи уязвимой надстройкой, эта навесная палуба не могла нести ничего такого, что бы могло в случае её повреждения завалить находящиеся внизу башни, хотя позднее на ней были размещены несколько скорострельных мелкокалиберных пушек. Шлюпки были сгруппированы впереди и позади бизань-мачты и обслуживались грузовой стрелой.

Впереди дымовой трубы находилась небольшая боевая рубка, имеющая только боковой обзор. В ней находился штурвал парового привода руля. Штурманская рубка миниатюрных размеров размещалась на мостике шканцев, и управление кораблем обычно производилось оттуда, несмотря на недостаток-обзора из-за находившихся вокруг в большом количестве снастей и надстроек, управление рулем осуществлялось посредством строенного штурвала в корме, ещё одного, расположенного ниже, и румпелей на главной и нижней палубах (ручное управление).

Вооружение

Две башни располагались в средней части корабля в диаметральной плоскости, и из их овальных портов выглядывали стволы первых 12" орудий британского флота. Эти 25-тонные орудия, заряжающиеся с дула, стреляли 272-кг снарядами на 6000 м, давая двойной залп в 2 минуты. Горизонтальная наводка осуществлялась паровым приводом, но предусматривался и вспомогательный ручной. Эти 600-фунтовые пушки, которыми Кольз предлагал вооружить свой корабль однобашенного проекта, намного превосходили предшествующие 10" орудия, а опытный образец был прозван на флоте «Большой Уилл». Но вскоре после принятия на вооружение стало ясно, что орудия и станки явно неудачны.

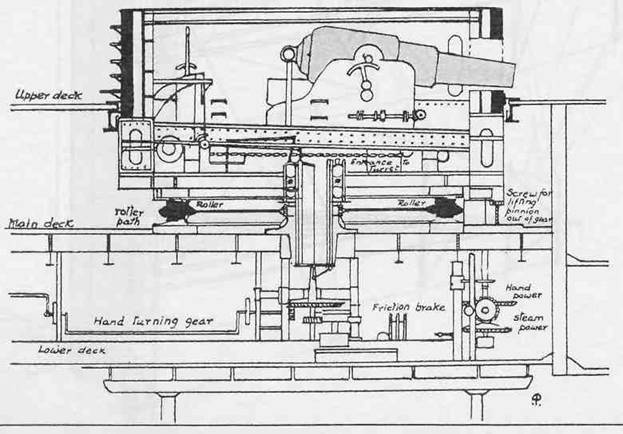

Башенная установка «Монарха» (разрез)

Коротким полубак разделялся полукруглом переборкой на две части: носовую и кормовую, в которой были установлены два погонных 7" дульнозарядных орудия. Они вели огонь через амбразуры с обеих сторон от диаметральной плоскости, высота над водой которых составляла 5,1 м. В корме находилось третье такое же 7" орудие, имеющее на главной палубе три порта в 2,4 м от воды. После первой же кампании все эти орудия заменили на 9".

В 1878 г. на «Монархе» на главной палубе установили две торпедных трубы.

Броня

По уже сложившейся системе, защита корпуса обеспечивалась полным поясом по ватерлинии толщиной 114-178 мм, который поднимался над водой до уровня главной палубы и опускался ниже ватерлинии нормальной нагрузки на 1,5 м. В середине корпуса находилась цитадель с бортовой броней в 178мм и траверзами в 102-114 мм, кромки которых были скошены к бортам. Эта броня охватывала основания башен и часть погребов боезапаса. Носовые орудия прикрывались 127-мм полукруглой переборкой, огибающий полубак с носа и бортов и опускающийся вниз до пояса в качестве защиты от продольных попаданий, В общем, это прикрытие в 114-127 мм было недостаточным, чтобы защитить от огня орудий даже среднего калибра и только утяжеляла нос корабля, снижая его скорость против встречной волны, которую корабль не мог держать из-за риска потерять мачты. Аналогично защищалось и кормовое орудие. Диаметр башен был таким же, как и на «Принсе Альберте» – 7,9 м, но высота их над верхней палубой составляла только 2,14 м. Башенная броня имела толщину 203 мм, а лобовая часть вокруг портов – 254 мм.
