29.09.1863

24.12.1863

13.10.1864

27.03.1865

2.06.1866

30.08.1867

285750 ф.ст.

328998 ф.ст.

Размерения, м

"Лорд Клайд": 85 34x17,98x7,24/8,23 "Лорд Уорден": 8534 х 17,98 х 7,32/8,54

Водоизмещение, т

"Лорд Клайд": 7750 (корпус и броня 5030. оборудование 2720), "Лорд Уорден": 7940 (корпус и броня 5180, оборудование 2760).

Вооружение

"Лорд Клайд": в 1866 24 7" дульнозарядных нарезных, в 1870 2 9", 14 8", 2 7" дульнозарядных нарезных, 2 20-фунтовых казнозарядных,

"Лорд Уорден": по проекту 16 8" дульнозарядных нарезных, 4 7" казнозарядных нарезных, в 1867 2 9", 14 8", 2 7" дульнозарядных нарезных, 2 20-фунтовых казнозарядных.

Броня, мм

пояс и батарея 114-140, рубашка борта 37, деревянный борг 800 (дуб), боевая рубка 114.

Механизмы

"Лорд Клайд": тронковые ("Раьенхнлл"), два цилиндра (диаметр 2946 мм), ход поршня 1219 мм, индикаторная мощность 6700 л.с, 13.5 уз. 9 прямоугольных котлов (давление 1,97 атм),

"Лорд Уорден": возвратно-поступательные ("Моделей"), три цилиндра (диаметр 2311 мм), ход поршня 1372 мм, 64 об/мин. индикаторная мощность 6700 л.с, 13,4 уз, 9 прямоугольных котлов (давление 1.97 атм), четырёхлопастной винт (диаметр 7010 мм)

Площадь парусов, м2

2880

Экипаж, чел.

605

Эти корабли стали последними настоящими батарейными броненосцами, а также самыми тяжелыми из когда-либо построенных деревянных кораблей, самыми быстроходными из паровых деревянных кораблей и имели самую сильную бортовую качку во всём линейном флоте.

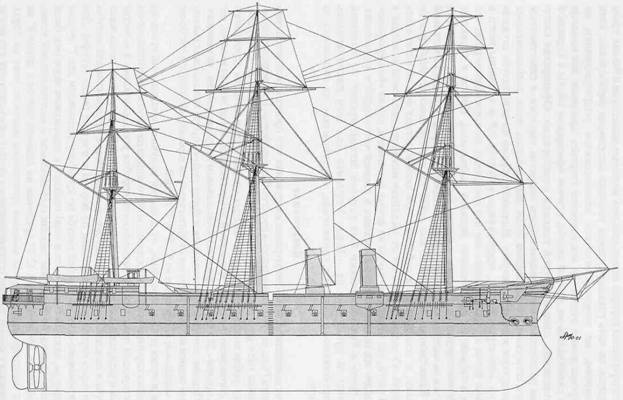

Броненосец «Лорд Клайд»

В списках эскадр Чёрного линейного флота середины Викторианской эпохи выделяются имена этих двух кораблей, которые всегда привлекают интерес – стойкий и непогрешимый «Лорд Уорден» и нездоровый и злосчастный «Лорд Клайд». Первый из этих однотипных кораблей достиг зрелого возраста с честью, безупречного служа в метрополии и заграничных водах, а второй, странный и всегда находившийся в беде, обречённый на известность как «плохое приобретение королевы», был кораблём, который пошёл на продажу всего через десять лет после того, как он поднял флаг, и который так и не проплавал полностью ни одной кампании.

Из пяти броненосных фрегатов, постройку которых санкционировали в 1863 г., эти два были единственными, работы над которыми начались именно благодаря влиянию Рида на Совет. В этом отношении Рид оказал услугу первостепенной важности. Как во флоте, так и в других кругах переделка деревянных корпусов в броненосцы расценивалась как шаг назад, и сообщение о том, что заложены еще два или более подобных корабля, в целом не было воспринято с благосклонностью. Однако в интересах экономии приняли решение о том, что накопленные запасы корабельного дерева должны быть использованы, по возможности, сверх требований, хотя крейсерские суда меньших размеров всё ещё продолжали строить из дерева.

Поэтому главному строителю флота поручили подготовить проекты для этих двух кораблей, в основе которых должны были лежать те же принципы, что и у «Беллерфона». Поэтому, пока в Чатеме клепали корпус «Беллерофона», тесло, деревянный молоток и пила во всю трудились на соседнем стапеле, где рос корпус «Лорда Уордена», и в Пембруке, где строился «Лорд Клайд». Поскольку ожидалось, что расход дерева на эти два корабля не исчерпает имеющих запасов, то для использования остатков корабельного леса был заказан еще один корабль -«Паллас». Но принимая во внимание то, что впоследствии случилось с корпусом «Клайда», можно только предположить, что ресурсы выдержанного леса в Пембруке были переоценены. Если бы была начата постройка пяти таких кораблей, результатом явилась бы полная катастрофа!

Приспосабливая проект «Беллерофона» и его весовую нагрузку к лимитам, налагаемым деревянным корпусом, Рид имел только данные на основе опыта использования в море 33-метрового «Ройал Оука», на базе которого он и выполнил свои чертежи. В то время склонность кораблей этого типа уваливаться под ветер и уклоняться от курса еще не стала очевидной. Но этот опыт диктовал уменьшение длины корпуса по крайней мере на 6 м, оставив ширину как на «Ройал Оук», поэтому корпус нового корабля был смоделирован по этим обводам в совокупности с исключительно прочной системой набора.

Из этих двух кораблей «Лорд Уорден» был на 360 т тяжелее и имел осадку кормой на 0,3 м больше – разница, обусловленная отчасти более тяжелыми машинами и полуютом, а также качеством использованного для корпуса леса, поскольку часть дерева, пошедшего на постройку «Лорда Клайда», была выдержана не до конца.

В отношении конструкции их корпуса представляли собой настоящий пирог из дерева и железа:

1. Замкнутая коробка набора из 610мм дубовых шпангоутов;

2. Обшивка из 37-мм железа;

3. Слой подкладки под броню из 150-мм дуба;

4. Железная броня толщиной 114-140 мм;

5. Слой дуба в 100 мм, проходящий ниже ватерлинии на 2 м;

6. Тонкое покрытие из «металла Мунца» против обрастания.

Этот сэндвич образовывал настолько плотный массив, что хваленные американские 15" орудия, устанавливаемые на больших мониторах северян и выпускающие 220 кг ядра при заряде пороха в 27 кг, не могли пробить его ни с какой дистанции.

Для подкрепления корпуса использовались железные шпангоуты и бимсы, трюм был разделен на пять главных отсеков тонкими железными переборками, хотя это, конечно, не может считаться полноценным подразделением на водонепроницаемые отсеки. За исключением старших офицеров, вся команда корабля размещалась на нижней палубе, причем офицерские каюты в кормовой части отделялись одна от другой тонкими переборками. Офицерская кают-компания располагалась в середине и была окружена каютами, а единственным средством естественного освещения были два световых люка, расположенных один над другим в верхних палубах. Иллюминаторами по всей палубе служили отверстия диаметром 0,15 м, прорезанные в бортах 0,9 м толщины всего в нескольких футах от уровня воды – так что постоянно, за исключением разве что стоянки в гавани, их приходилось держать закрытыми. Крысы и тараканы являлись «настоящим бедствием», а список больных членов экипажа всегда был больше, чем на железных кораблях, где жилые помещения располагались на главной палубе. Единственным преимуществом стало то, что деревянные переборки не запотевали, и температура в кубриках при любой погоде всегда оставалась постоянной. «Уорден» отличался от «Клайда» наличием гальюнов команды в носовой части, что давало ему такую же форму форштевня, как на «Беллерофоне». На «Клайде» эти помещения располагались в средней части корабля в спонсонах. Между грот- и бизань-мачтами был устроен легкий мостик, не имевший штурманской рубки, но на «Лорде Уордене» под ним располагались пуленепробиваемые башенки управления, выступающие на спонсонах за фальшборт.
