3230 (корпус и броня 2090. оборудование 1140)

Вооружение

При вступлении в строй: 8 100-фунтовых дульнозарядных гладкоствольных "сомерсетов".

После перевооружения в 1869 г.: 8 7" дульнозарядных нарезных, 2 68-фунтовых.

Броня, мм

батарея 114 (подкладка 480). траверзы 140. пояс 114 (подкладка 660). деревянный борт 508. (общий вес брони с подкладкой 560 т).

Механизмы

прямого действия ("Хамфрейз энд Теннант"), два цилиндра (диаметр 1625 мм), ход поршня 813 мм, 68 об/мин. индикаторная мощность 1770 л.с, 11.8 уз, винт Мангина (диаметр 4877 мм). 4 котла (давление 1.4 атм).

Запас топлива, т

350 (уголь)

Площадь парусов, м2

1696

"Экипаж, чел.

250

Третьим кораблём, перестройка которого была поручена Риду, стал «Фаворит», названный так по имени захваченного в своё время французского приза. Это был один из 22-пушечных корветов класса «Ясон», строительство которых началось в 1860 г., как часть британской программы, принятой в ответ на постройку французских кораблей, заказанных в том же году. Когда выдали задание на его достройку как броненосного корабля, киль уже два года как находился на стапеле, и поэтому изменения по корпусу заключались в замене прямого форштевня обычным скошенным носом, а овальной отвесной кормы – плоской навесной фрегатского типа. Корабль имел возвышенный полубак, но не имел полуюта, и все табели о рангах и оценки путались, и приписывали ему еще одну внутреннюю палубу. По размерам он почти в два раза превосходил «Рисёрч», но был наполовину меньше современных ему броненосных фрегатов, по вооружению и весу брони он был в такой же пропорции, и, таким образом, представлял собой нечто среднее между «броненосным шлюпом» и броненосцем 2-го класса, таким как «Дифенс» и «Оушен». Следует отметить, что орудия «Фаворита» то время были самыми тяжелыми, а толщина брони была такая же, как на больших кораблях, что давало ему равенство с броненосцами в дистанции боя и устойчивости за счет снижения скорости и мореходных качеств. Так он оказался настоящим «карманным линкором», имеющим недостаточный вес бортового залпа только в пропорции к своему водоизмещению, и представлял собой лучшее решение проблемы создания броненосного корабля малого водоизмещения, чем это представлялось возможным.

Броненосец «Фаворит»

Вооружение

Центральный каземат простирался на 20 м в средней части корпуса и содержал по четыре орудия по каждому борту – сначала 100-фунтовые «сомерсеты», впоследствии 7" дульнозарядные. В оконечностях было установлено по одной 64-фунтовой пушке. Все орудия имели деревянные станки. Для получения продольного огня из батарейных орудий был применен тот же принцип, что и на «Энтерпрайзе», посредством остроумного, но отчасти ненадёжного устройства – фальшборт на длине 6 м рядом с углами батареи мог заваливаться внутрь корпуса, вращаясь вокруг вертикальной оси, образуя амбразуру. Это позволяло использовать носовые и кормовые орудия для продольного огня через порты в переборках батареи. Но учитывая склонность «Фаворита» к бортовой качке, такие действия можно было осуществлять только в самую хорошую погоду.

Броня

Пояс по всей ватерлинии простирался от отметки 0,9 м ниже ватерлинии до уровня верхней палубы и имел везде единую толщину 114 мм. Над ним располагалась центральная батарея с такой же толщиной брони бортов и траверзов. Орудийные порты отстояли от ватерлинии на высоту 2,7 м. Из-за большого веса на верхней палубе пришлось уменьшить глубину погружения пояса, так что даже при небольшом крене обнажалась небронированная подводная часть корпуса.

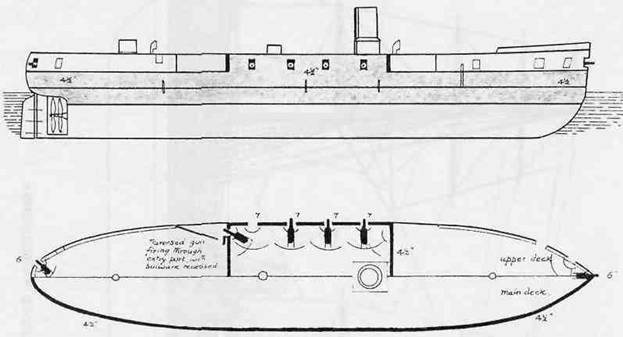

Схема бронирования «Фаворита»

Машинная установка

«Фаворит», так же как и более поздний «Лорд Уорден», имел необычное расположение цилиндров машин – с правой стороны от вала, в то время как его конденсаторы располагались слева. Винт системы Мангина был оснащён двойными лопастями – уникальное решение в линейном флоте, поскольку он не мог поэтому ни подниматься, ни отсоединяться от вала. Такой тип винта выбрали для уменьшения его сопротивления при ходе под парусами без уменьшения площади поверхностей лопастей. Четыре лопасти, вместо расположения их в четырех точках по окружности на сферической ступице, были размещены попарно, друг за другом, на длинной цилиндрической ступице. Винты этой системы выполняли свою роль с весьма ограниченным успехом и потом появлялись только на «одейшесах» и на «Александре», но и на этих судах были заменены после того, как их лишили парусной оснастки. Лучшая скорость «Фаворита» под парами на испытаниях составила 11,8 уз.

Оснастка

В течение всего срока службы «Фаворит» нёс оснастку корабля и для своего размера имел хорошо развитый рангоут. Примечательно, что корабль не имел никаких русленей для вант, а юферсы крепились прямо к фальшборту. Под парусами, несмотря на помеху со стороны своего неподнимающегося винта, он был хорошим ходоком. Его лучшая скорость составила около 10,5 уз.

Мореходные качества

«Фаворит», хотя и считался хорошим мореходным судном, имел сильную бортовую качку, и на пути в Америку был зафиксирован крен до 25° на один борт и 30° на другой при очень сильном волнении, так что реально его орудия можно было использовать только на спокойной воде. Несмотря на то, что он имел более вместительные бункера, чем это считалось нормальным, он делал много длительных переходов под парусами и, будучи на Американской станции, состязался в скорости и победил один из последних и лучших британских деревянных корветов. В Англию он возвращался под парусами.

«Фаворит»

Введён в строй в Ширнессе в феврале 1866 г. для Североамериканской и Вест-Индийской станции, вернулся в метрополию для ремонта в августе 1869 г. Сменил «Рипалс» как сторожевой корабль 1-го Резерва на восточном побережье Шотландии. 1872-1876 гг. разоружён в Портсмуте, в 1876 г. выведен в резерв. Продан 30 марта 1886 г. за 3500 ф.ст.

«Лорд Клайд» и «Лорд Уорден»

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Лорд Клайд"

"Лорд Уорден"

Пембрук

Чатем
