Описывая площади обстрела этих орудий, кэптен Г.Т.Фиппс-Хорбни доносил: «Оценивая то, что я увидел на «Энтерпрайзе» и «Рисёрче», я должен сказать, что носовые орудия можно наводить по горизонтали в пределах 10-20°, но потом имеется большой мертвый угол до того, как в действие могут быть введены бортовые орудия. Чтобы показать, насколько этот мертвый угол велик, я упомяну об опыте, который проводил адмирал Декрес и который я видел сам. Адмирал прибыл инспектировать оба эти корабля в разное время, они стояли в двух кабельтовых от 90-пушечного корабля «Фредерик Уильям». Он приказал командиру корабля навести на «Фредерик» орудия, стоящие в бортовых портах, но этого сделать не удалось. Тогда адмирал приказал передвинуть орудия в носовые порты, но даже после этого они не могли быть введены в действие. Я полагаю, что этот мертвый угол составляет около 34"».

В июне 1866 г. был отдан приказ о перевооружении корабля 7" дульнозарядными орудиями, однако реализация этого плана была отложена, и корабль получил новые орудия только во время ремонта 1869-1870 гг.

Броня

На долю бронирования пришлось почти 20% водоизмещения, что было немного больше обычного, а толщину брони приняли такой же, как и на больших кораблях. Пояс единой толщиной в 114 мм проходил по ватерлинии, опускаясь ниже неё на 1,5 м и поднимаясь над водой на 1,5 м. Такую же толщину брони имела и батарея, и траверзы. Ниже бортовой брони борт имел толщину 500 мм, но на 5/6 длины корабля борт выше пояса оставался деревянным без брони. Как и следовало ожидать, резерва веса на палубную броню не оказалось.

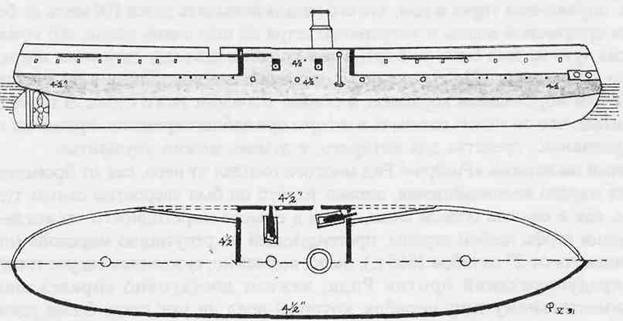

Схема бронирования «Рисёрча»

Переделки

Недостатки открытой палубы в средней части корабля вскоре стали очевидными, но необходимые переделки, хотя решение о них и было принято в 1868 г., последовали только во время ремонта 1869-1870 гг., когда корабль подвергся также и перевооружению. Посередине корабля оборудовали спардек, дающий сплошную палубу от носа до кормы, а дымовую трубу вынесли из пределов батареи вперед.

Машинная установка

Горизонтальные паровые машины прямого действия поставлялись фирмой «Бултон энд Уотт». На «Рисёрч» установили механизмы, изготовленные известной фирмой «Сохо» – единственный комплект из изготовленных ей когда-либо для броненосного корабля. Два цилиндра диаметром 1270 мм с ходом поршней 610 мм обеспечивали индикаторную мощность 1040 л.с, сообщающую кораблю скорость 10,3 уз. Пар вырабатывался двумя трубчатыми котлами, бункера вмещали 130 т угля. Никаких вспомогательных паровых приводов не было.

Оснастка

В течении всего периода своей службы «Рисёрч» имел оснастку барка, наибольшая скорость под парусами составляла всего 6 уз. Но он был «способен нести более длинные паруса, чем обычно, из-за их небольшого размаха, что его высокие мачты позволяли легко сделать». Под машиной и парусами однажды (31 декабря 1865 г.) он развил 11,6 уз, а недостаточный запас угля ограничивал его действия в составе эскадры.

Мореходные качества

«Рисёрч» всегда упоминался как плохой в отношении мореходности корабль, он имел отвратительную бортовую качку и в зимние месяцы обычно оставался в гавани, оправдывая упрек в том, что его нельзя посылать далее 100 миль от берега. Против штормовой волны и умеренного ветра он шёл очень плохо, его командир однажды чуть не был смыт за борт, а сам корабль едва мог двигаться вперед. Из рапорта командира: «По сравнению с деревянными кораблями я не считаю его безопасным мореходным кораблем, в старом значении этого слова. В то же время я не считаю, что он может затонуть в шторм при заблаговременно принятых мерах по задраиванию, средства для которого, я думаю, можно улучшить».

Бедный маленький «Рисёрч»! Рид многого ожидал от него, как от броненосного корабля малого водоизмещения, однако то, что он был «вероятно самым худшим судном, как в смысле боевой силы, так и в смысле мореходности, из когда-либо покинувши верфь любой страны, претендующей на репутацию морской» (цитата из «Стандарт» от 27 октября 1865 г.), было, возможно, суждением скорее типичным из-за предупреждений против Рида, нежели достаточно справедливым к экспериментальному типу корабля, который вряд ли мог стать более удачным, чем он был.

«Рисёрч»

Приведем в Девонпорт и закончен постройкой в марте 1864 г. Служба в Канале с июля 1864 по май 1866 г. Ремонт в 1869-1870 гг., в Средиземном море с июня 1871 по август 1878 г., после чего вернулся в метрополию и был выведен в резерв. Продан на слом в 1887 г.

«Энтерпрайз»

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Энтерпрайз"

Дептфорд

5.05.1862

9.02.1864

3.06.1864

62474 ф.ст.

Размерения, м

54,85x10,97x3,78/4,60

Водоизмещение, т

1350 (корпус и броня 910. оборудование 440)

Вооружение

При вступлении в строй: 2 100-фунтовых дульнозарядных гладкоствольных "сомерсета", 2 110-фунтовых казнозарядных.

После перевооружения в 1868 г.: 4 7" дульнозарядных нарезных.

Броня, мм

пояс и батарея 114, траверзы 114. подкладка 500. (общий вес брони 195 т).

Механизмы

горизонтальные прямого действия ("Равенхилл"). два цилиндра (диаметр 1143 мм), ход поршня 460 мм, 90 об/мин. индикаторная мощность 690 л.с. 9,9 уз, 2 цилиндрических котла.

Запас топлива, т

95 (уголь)

Площадь парусов, м2

1596

Экипаж, чел.

130

Вторым из трёх кораблей, выбранных Ридом для перестройки в броненосные, стал 17-пушечный шлюп «Сиркессиан», заказанный в 1861 г. в Дептфорде. Имя корабля в июле 1862 г. сменили на «Энтерпрайз». Хотя он был спущен и закончен позже «Рисёрча», Рид ссылался на него как на «наш первый малый броненосец», поскольку к его перепроектированию приступили раньше.

Несмотря на что, он был почти на 100 т меньше «Рисёрча», его вооружение было таким же, но вес брони уменьшили. Главное отличие заключалось в том, что он был первым построенным кораблем «композитного» типа, в котором деревянный корпус ниже ватерлинии сочетался с железными бортами и верхними надстройками. Эта система, с одной стороны сохраняющая преимущества деревянного корпуса под ватерлинией с его свойством не так быстро подвергаться обрастанию, делала верхнюю часть корпуса невоспламеняемой. Подразумевалось, что «Энтерпрайз» будет подвергнут длительной серии испытаний, прежде чем эта новая форма корпуса будет принята для других кораблей. Но к моменту ввода его в строй вышло распоряжение больше не строить тяжёлые артиллерийские корабли с деревянным корпусом, в то время как постройка тех деревянных судов, которые были выбраны для переделки в броненосцы, продвинулась настолько, что крупномасштабные изменения корпусов были бы неэкономичны. Однако оказалось возможным применить композитную систему при строительстве большого числа крейсерских кораблей, шлюпов и канонерских лодок. Франция, с ее ограниченными ресурсами судостроительного железа, восприняла идеи Рида и широко использовала их при строительстве своих броненосных кораблей в течение последующих 10 лет.
