Расположение надстроек на его палубе было очень просто – по две башни перед и за дымовой трубой, лёгкий мостик для шлюпок и овальная боевая рубка сразу за фок-мачтой. Навесную палубу от носа до кормы установили только в 1866 г., а ещё через год добавили штурманскую рубку.

Вооружение

В соответствии с первоначальным проектом должны были быть установлены шесть башен с защитой из 100мм железных плит на 400мм тиковой подкладке, общим весом 80 т каждая. Однако опыты показали, что предпочтительнее иметь более толстую броню, нежели более толстую подкладку, и эти башни заметили на другие, весом по 111 т, с 140-мм железной броней (причём толщина лобовых плит увеличивалась до 254 мм) на 356-мм тиковой подкладке. Башни вращались на центральном цилиндре, достаточно широком, чтобы через него в башню снизу мог попасть человек. Вес башен воспринимался коническими роликами, которые шли по металлическому кольцевому погону на главной палубе. Броневая часть башни находилась на 1,4 м выше верхней палубы, которая у стен башен приподнималась на 0,7 м выше бортов и служила гласисом. На их крышах был устроен как бы кольцевой двойной планширь для хранения днём подвесных коек, вся эта конструкция могла использоваться как позиция для стрелков.

В отличие от американских башен, которые имели паровые привода, на «Принсе Альберте» привод был ручным, снаружи и изнутри башни – кремальера с шестерней и система гандшпугов на главной палубе. На полный оборот башни уходила примерно одна минута, для этого требовались усилия 18 человек, однако коммандер Уильям Доусон отмечал, что «… люди, вращающие башню, находились вне видимости командира башни, и он не мог наблюдать за тем, что они делают, а они не видели его. Они могли ориентироваться только на его голос, по интонации которого могли догадываться о необходимости поворота и его требуемой величине». 12-тонные орудия, в то время самые тяжёлые на флоте, устанавливались на так называемой «машине» – лафете, отъезжающем при выстреле по направляющим. Чтобы уменьшить вертикальный размер орудийных портов (через которые прислуга орудий во время боя подвергалась риску даже от ружейного огня) и в то же время получить достаточные углы возвышения и снижения орудия, вся артиллерийская система вместе со станком поднималась и опускалось винтами, расположенными с каждой сторонам станка. Время перевода орудия с предельного угла возвышения до наименьшего угла снижения составляло всего 2,5 минуты – значительное усовершенсвование по сравнению с конструкцией, используемой на «Ройал Соверен». Позднее для защиты корабля от атак миноносцев на навесной палубе установили несколько картечииц.

Бронирование

Защита корпуса состояла из броневых плит толщиной 140 мм (в оконечностях 83 мм) на 460-мм тиковой подкладке. Башни ниже 20мм палубного гласиса не бронировались. Общий вес брони и подкладки составлял 879 т (22,4% от водоизмещения), однако значительная его часть приходилась на тяжелую тиковую подкладку.

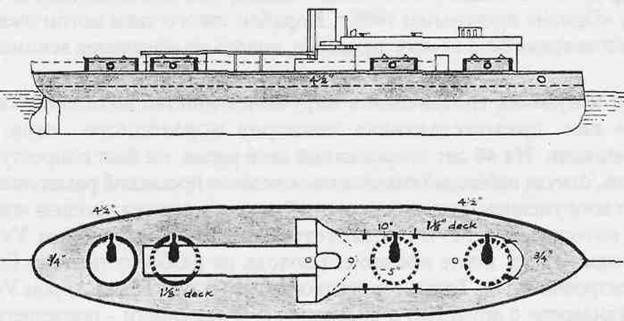

Схема бронирования «Принса Альберта»

Машинная установка

«Принс Альберт» стал первым тяжёлым артиллерийским кораблём с машинами фирмы «Хамфрейз энд Теннант». На ходовых испытаниях он развил мощность в 2130 л.с. при давлении пара в котлах 1,6 атм и 61 об/мин четырёхлопастного винта диаметром 5182 мм. В 1878 г. на нём заменили котлы, но никаких вспомогательных механизмов этот корабль так никогда и не получил.

Общее

Кольз настаивал на полной корабельной оснастке, поскольку хотел, чтобы этот корабль был мореходным, но по требованию Совета на всех мачтах установили только косые паруса. Много нареканий поступало на плохие жилые условия и санитарное оборудование корабля, на которые Совет стандартно отвечал, что его служба будет ограничена только охраной гаваней, где подобные недостатки не играют роли.

Королева [Виктория. – Ред] пожелала, чтобы этот небольшой корабль оставался в списках флота 33 года (так что он подобным образом достиг одного из самых почтенных возрастов за всю историю британского броненосного флота), хотя в течение последних лет он был ценен лишь как сентиментальная реликвия по монарху, имя которого носил.

«Принс Альберт»

Введён в строй в Портсмуте 30.06.1866 г., испытания и переделки не прекращались в течение 1866-1867 гг. В июле 1873 г. перешёл в 1-ю дивизию Резерва в Девон порте. В августе 1878 г., в период военной напряженности с Россией, был включён в состав Эскадры специальной службы, которая собралась в Портленде под командованием адмирала Купера Ки. После этого оставался в резерве, а снова вводился в строй только для Юбилейного смотра 1887 г. и манёвров 1889 г. вместе с остальными кораблями резерва в Девонпорте. В мае 1898 г. переведён в Резерв порта. Продан на слом в декабре 1899г. за 7025 ф.ст.

Оглядываясь назад, на 40 лет медленного и зачастую довольно беспорядочного развития линейного корабля с тяжёлой артиллерией по диаметральной плоскости, отделяющих «Принса Альберта» от американского «Мичигана» 1905 г., можно видеть, что постройкой этого опытного корабля Уотте создал истинный линкор в миниатюре, хотя Совет в то время был весьма далёк от его правильной оценки. Без стесняющей движение полной парусной оснастки базовый проект мог быть увеличен, ему можно было бы дать необходимую для мореходного корабля высоту всадводного борта, двухорудийиые башенные установки и более концентрированную защиту оснований башен, так что получилось бы что-то похожее на «Орион» программы 1909 г. Корабли такого типа могли очень хорошо служить долгое время безо всяких переделок, вплоть до появления вспомогательных орудий.

Но из-за ненужных требований к парусной оснастке возможности «Принса Альберта» как предшественника линкоров мореходного типа, остались нереализованными. На 40 лет опередивший своё время, он был попросту отослан в тихую гавань, откуда наблюдал сначала прохождение процессий различных кораблей с бортовым вооружением, несущих парусный рангоут, а затем уродцев «переходного периода», которые, в свою очередь, уступили дорогу творениям Уайта. Крут замкнулся через 11 лет после последнего похода на разборку первого башенного корабля, построенного на Темзе, с закладкой в 1910 г. на «Теймз Айрон Уоркс» киля линкора «Тандерер» с орудиями в диаметральной плоскости – последнего линкора, построенного на Темзе.

«Ройал Соверен»

Строитель

Заложен

Спущен на волу

Введён в строй

Стоимость

"Ройал Соверен"

Портсмут

17.12.1849

26.04.1857

20.08.1864

180572 ф.ст.

Размерения, м

73.3 х 18.89x6.55/7,62

Водоизмещение, т
