Броненосец «Нортумберленд»

Вооружение

Батарея была намного короче, чем на «Минотавре», и заметно выделялась на фоне надводного борта отсутствием орудийных портов в оконечностях (здесь имелись только проёмы для освещения и вентиляции, хорошо различимые). Это отличало его от двух первых кораблей, у которых от носа до кормы простиралась непрерывная линия квадратных орудийных портов (правда, на одной из ранних фотографий «Нортумберленда» видны накрашенные порты, как бы продолжающие батарею до оконечностей). Под полубаком располагались два погонных 8" орудия, которые защищались броневой переборкой. Они могли вести огонь через небольшие амбразуры под полубаком. Батарея на главной палубе состояла из двух 9" и девяти 8" орудий на каждом борту, в корме были установлены ещё два 7", а над ними ещё по одному 8", причём все четыре орудия в корме бронёй не защищались.

«Нортумберленд» нёс на 68 т артиллерийского вооружения больше, чем «Минотавр», и благодаря специальным устройствам все его 26 тяжёлых орудий могли использоваться в любых погодных условиях, в то время как только два 7" были установлены на небезопасных станках, с канатными компрессорами и накатниками.

При перевооружении корабля в 1875 г. его носовые 8" орудия заменили на 9", а в корме одно 9" орудие установили под полуютом вместо прежних двух 8", а два последних 8" орудия батареи переместили в корму на место бывших здесь до этого 7". На главной палубе установили также четыре аппарата для выпуска нового оружия – торпед Уайтхеда, которые выпускались через порты в бортах. Эти торпеды имели скорость всего 7 уз, дальность действия 900 м и были очень неустойчивы на курсе. В 1886 г. два 8" орудия заменили на два 6" казнозарядные и добавили несколько мелких пушек.

Броня

Броня батареи толщиной 140 мм простиралась на 56,2 м и заканчивалась поперечными траверзами такой же толщины. Весь борт по нижней палубе и по ватерлинии до углубления 1,75 м (в нормальном грузу) был покрыт бронёй толщиной 140 мм (середина) и 114 мм (в оконечностях). Между двумя кормовыми мачтами установили боевую рубку с броней 114 мм, по которой этот корабль можно было отличить от двух других.

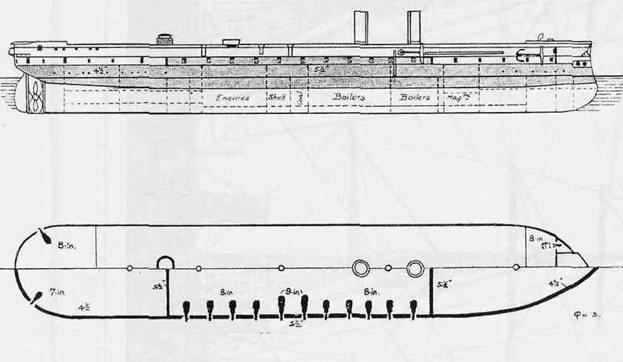

Схема бронирования «Нортумберленда»

Машинная установка

Что касается машин и котлов, то «Нортумберленд» был копией «Минотавра», но фазу получил паровой рулевой привод – простой механизм, содержащий поворотный барабан с кожаными канатами, идущими к румпелю. Рапорты с флота свидетельствуют о разнице в скорости между ним и двумя его собратьями в 025 уз. Расход угля на нё'м бьш чуть больше, чем на двух других.

Оснастка

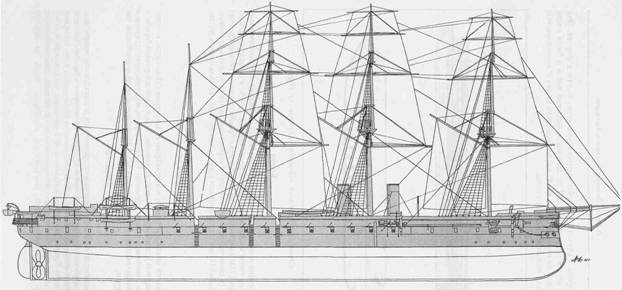

Первоначально корабль спроектировали как трёхмачтовый, но в итоге он стал пятимачтовым. Схема его парусного вооружения была похожа на вооружение «Минотавра» с добавлением триселя на второй мачте и нижних лиселей, которые были уникальными на Викторианском флоте Его первый командир кэптен Родерик Дью приказал выкрасить все реи в чфный цвет, чтобы его корабль не мог подвергнуться унижению быть спутаным с обоими другими пятимачтовиками, имевшими белые реи, хотя тем посчастливилось стать флагманскими кораблями. Этому же офицеру приписывается то, что он дал другие названия мачтам (фок-, трот-, бизань, джиггер- и кормовая джиггер-мачты), а также привычка устанавливать нижние лиселя на грот-мачте, которые походили на летящих бумажных змеев, после того, как поднятие грота было отменено специальным распоряжением Адмиралтейства.

Во время капитального ремонта в 1875 г. вторая и четвёртая мачты были сняты и корабль стал барком. Были установлены более высокие стеньги с более длинными реями, как на «Ахиллесе», но никакой пользы для улучшения парусных качеств это не дало. Наибольшая скорость под парусами при самых благоприятных условиях не превышала 7 уз.

Мореходные качества

Рид посчитал, что если у «Уорриора» вес первых 15 м корпуса равнялся водоизмещению этой же части корпуса (т.е. запас плавучести был равен нулю), то на «Минотавре» вес той же части корпуса превышал водоизмещение на несколько сот тонн. «Нортумберленд» же за счёт снятия брони по главной палубе к оконечностям на длине 27 м получил положительную плавучесть, и, как сообщали, он лучше других выдерживал плохую погоду на якоре и меньше рыскал на курсе на ходу. Хотя у корабля отсутствовал довольно значительный фрагмент бронирования в корме, у него всё-таки оставался дифферент на корму – отчасти из-за дополнительных орудий над подзором – и этому приписывалась потеря скорости под парусами порядка 1,5 уз, из-за чего на него легло пятно позора, как на самый тихоходный парусник всего флота. В других отношениях он был похож на «Минотавр» – устойчивый как орудийная платформа, способный поддерживать скорость на волнении и имевший удовлетворительные маневренные качества.

Внешний вид

«Нортумберленд» отличался от других пятимачтовиков наличием боевой рубки, гафелем на грот-мачте, расположением орудийных портов на главной палубе. Он был переоборудован в трёхмачтовый на 19 лет раньше, чем два остальных, а когда все три стали барками, их можно было различать по боевой рубке и тонким паровым трубкам между дымовыми трубами – на «Минотавре» они находились перед трубами, а на «Эджинкорте» за ними.

«Нортумберленд»

Заложен в Миллуоллев 1861 т.; пять лет находился на стапеле, и его постройка, задерживаемая изменениями в проекте, быстро продвинусать только непосредственно перед самым спуском. Вес корпуса оказался слишком большим для пусковых кишок и полозьев, так что при спуске он застрял на целый час, пока не начался отлив. Затем корабль наполовину соскользнул в воду, но часть корпуса вес же осталась на стапеле. Целый месяц его поддерживали понтонами и подпорками, в прилив с помощью буксиров и гидравлических домкратов безуспешно пытались стащить на воду. В следующий прилив корпус приподняли понтонами, после чего он стремительно двинулся вниз. К тому времени строившая его фирмв была ликвидирована и корпус восемь месяцев оставался в качестве ценного имущества компании, пока Адмиралтейство не перечислило последний взнос. После этого корабль достроили без задержек. Введён в строй в 1868 т. для службы в Канале. Вместе с «Эджинкортом» буксировал плавучий док с Бермуд па Мадейру. В 1868-1873 гг. в составе эскадры Канада. Из-за путаницы с якорными цепями на рейде Фуншад (о.Мадеира) 25 декабря 1872 г. натолкнулся на таран «Геркулеса» и распорол себе днище. В 1873-1875гг. состоял флагманским кораблём контр-адмирала (младшего флагмана) эскадры Канала, в 1875-1879 гг. прошёл перевооружение и ремонт. 1879-1885 гг. в составе эскадры Канала, в 1885-1887 гг. снова в ремонте. Сменил «Минотавра» в Канале на период 1887-1890 гг. В резерве в Портленде (1890-1891) и передан Девонпорте (1891-1898). Учебный корабль школы кочегаров в Поре («Ачерон») в 1898-1909 гг.Угольная баржа CD.68 (позднее С.8) с 1909]. Продан на слом в 1928 г. и передан в Дакар.
