Эти корабли заслуживают внимания ещё и потому, что они стали первыми кораблями с железным корпусом, чья несущая способность (5232 т) превысила вес корпуса (5043 т).

Вооружение

В качестве 50-орудийных фрегатов они по первоначальному проекту должны были нести 40 100-фунтовых орудий Армстронга в батарее на главной палубе и 10 орудий на станках с бортовыми штырями на верхней палубе. Но ко времени спуска их на воду казнозарядные орудия сняли с вооружения, и номинально готовый в 1865 г. «Минотавр» был вынужден ещё полтора года ожидать результатов испытаний новых орудий, прежде чем получил их. К этому времени в конструкции морских орудий произошли большие перемены – на вооружение начали поступать 9" 300-фунтовые дульнозарядные нарезные орудия весом 12 т. Э.Дж.Рид, который сменил И.Уоттса на посту главного строителя флота, желал показать, что корабль с бортовой артиллерией мог не только нести орудия, которые до этого времени считались слишком большими для обслуживания вручную в батарее, но и действовать ими с таким же удобством, как и экспериментальный «Ройал Соверен», имеющий эти орудия в башнях. Поэтому в состав вооружения главной палубы наряду с 22 7" дульнозарядными орудиями включили и четыре 9" дульнозарядных. Под полубаком стояло 7" погонное орудие, стрелявшее через небольшие амбразуры с каждого борта, а под полуютом располагалось ретирадное 7" орудие, которое намело несколько позиций у квадратных портов по углам. Восемь 24-фунтовых салютных гаубиц установили на полуюте.

9" орудия имели металлические станки системы Скотта и могли заряжаться с помощью прибойника, выведенного за борт через отверстие в крышке порта (она оставалась закрытой на все время цикла заряжания и подготовки орудия к выстрелу). Порты имели высоту 0,84 м и ширину по внешней кромке 0,71 м, а изнутри ширина порта увеличивалась до 1,93 м, так что угол горизонтальной наводки в нос и корму от траверза достигал 30° (т.е. всего 60°). Косяки портов отстояли от воды на 3 м.

Однако все 7" 6,5-тонные орудия имели станки с канатными накатниками, которые не позволяли вести быструю стрельбу и были настолько опасными в работе, что даже на умеренном волнении корабль, оснащённый ими, оказывался фактически безоружным. Поэтому «Минотавр» и «Эджинкорт», хотя и были самыми большими кораблями британского флота, одновременно являлись и наиболеее неудачно вооруженными. Если бы эксперты Артиллерийского отдела флота, ведавшие принятием на вооружение тех или иных моделей, выносили свой вердикт хотя бы после недельной проверки их в море в плохую погоду и со всеми необходимыми приспособлениями, они бы, без сомнения, быстро придумали что-нибудь, что облегчило и обезопасило бы труд судовых артиллеристов. Но информация поступала из вторых рук -от моряков, которые, хотя всю жизнь и занимались обслуживанием тяжелых морских орудий вручную, однако не имели достаточных технических знаний, чтобы быть в курсе широкого круга вопросов и по стволам, и по станкам, и по боеприпасам.

При перевооружении в 1875 г. на единый калибр, когда корабли получили по 17 9" дульнозарядных нарезных орудий, стало необходимо увеличить размеры пушечных портов, что можно было сделать, только срезав в необходимых местах и броню, и тиковую подкладку, и железную обшивку с помощью ручного сверла, зубила и молотка, по цене 250 ф.ст. за порт. В процессе работ по модернизации увеличили также пороховые и снарядные погреба, а на крыльях мостика установили пуленепробиваемые щиты, за которыми разместили устройства системы Эллиота, позволяющие посредством замыкания электрической цепи производить одновременный бортовой залп изо всех орудий. Как альтернативный вариант траверзной системы установки погонных и ретирадных орудий на верхней палубе, когда орудия разворачивались с помощью сложной системы криволинейных погонов, была сделана попытка установить 12-тонное орудие другим способом. Установка состояла из поворотной платформы вровень с палубой и рельсовых направляющих. Она позволяла подводить орудие к трём различным портам в носу (на каждое из двух орудий) и к четырем портам в корме (по два на борт) для одного орудия. Хотя эта установка оказалась не вполне удачной, поворотная платформа была всё же лучше, чем система криволинейных погонов. Примечательно, что «Минотавр» оснастили первым на флоте прожектором.

В то время оправдание всех расходов на перевооружение простой заменой 7" орудий на 9" признали неубедительным, и кэптен Скотт заявил, что за те же деньги можно установить на верхней палубе четыре 38-тонных орудия, на тот момент самых больших на флоте.

Около 1883 г. на обоих кораблях по два 9" орудия заменили на такое же количество 6" казнозарядных, а в 1891 г. добавили еще по четыре 120-мм казнозарядных, по несколько 3-фунтовых пушек и пулемётов. Остальные же дульнозарядные орудия эти корабли сохранили до конца своей службы в активном флоте.

Броня

Впервые с момента постройки «Уорриора» броня была утолщена до 140 мм (в оконечностях она утончалась до 114 мм). Эта защита покрывала весь борт от уровня верхней палубы до отметки 1,75 м ниже ватерлинии. Чтобы компенсировать увеличение веса, толщину подкладки уменьшили с 450 до 230 мм, и это изменение некоторое время считалось неудачным, поскольку суммарная защита на испытаниях показала худшую сопротивляемость, чем броня и подкладка «Уорриора». Однако потом установили, что заряд пороха 300-фунтового орудия, которое использовалось для испытания брони, оказался увеличен с 16 кг до 22,7 кг. чтобы увеличить пробивную силу бронебойного 68кг снаряда. Поперечная броневая переборка в носу, защищающая погонное орудие, также имела толщину 140 мм.

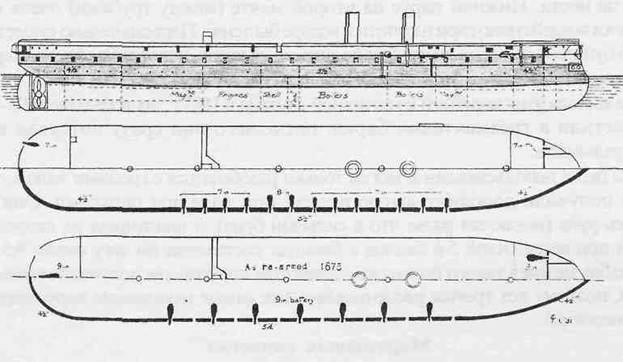

Схема бронирования «Эджинкорта»

Машинная установка

«Минотавр» получил тронковые машины с двумя цилиндрами диаметром по 2845 мм. Они располагались слева от вала и уравновешивались установленными напротив них с другой стороны кондесаторами. При 58 об/мин он при полной нагрузке давал 14,25 уз. «Эджинкорт» имел возвратные машины с соединённым штоком фирмы «Моделей», диаметр цилиндров которых составлял 2565 мм, но ход поршней был чуть больше. При 64 об/мин винта он в полном грузу давал около 14,75 уз. В некоторых справочниках ему приписывается скорость 15,43 уз, но это значение было получено на предварительных испытаниях, когда корабль имел небольшую осадку и только нижние мачты, без остального рангоута.

Десять котлов располагались двумя рядами в центральной кочегарке, которая плохо вентилировалась: температура в ней на полном ходу достигала 130° (по Фаренгейту). После замены котлов в 1893 г. «Минотавр» развил 14 уз при 6288 индикаторных л.с.

Не считая главных машин, других механизмов на кораблях не было вплоть до 1875 г., когда был установлен паровой рулевой привод (до этого руль поворачивался вручную с помощью счетверённых штурвалов на шканщах и орлоп-деке). Как и на «Уорриоре», управление рулём было неудовлетворительное, и на «Минотавре» для описания циркуляции в течение 7 мин 45 с требовалось иметь по 10 человек на верхнем и нижнем штурвалах и 60 человек на вспомогательных полиспастах, причем только для отклонения пера руля на умеренный угол (23°) требовалось 1,5 минуты.
