Механизмы

Для установки машин с повышенной до 1000 номинальных л.с. мощностью и дополнительных котлов обычное распределение весов применить было нельзя. До сих пор броненосцам наибольшая ширина придавалась за миделем, что позволяло располагать машины приблизительно на одной трети длины корпуса от ахтерштевня во избежание излишней длины гребного вала, а котлы и угольные бункера размещались ближе к носу, сводя к минимуму дифферент. Но на «Принс Консорт» единственным подходящим для размещения увеличенных по размерам машин местом была центральная вставка корпуса, приходящаяся именно на район миделя, поэтому котлы пришлось разместить двумя группами – впереди и позади машины; каждая группа котлов имела свои бункера вдоль бортов. Следствием этого стали необычно широко расставленные дымовые трубы.

Механизмы оказались слишком тяжелыми, это привело к прогибу корпуса, стрелка которого на «Каледонии» менее чем за два года нахождения корабля в строю достигла 75 мм, что требовало постоянной регулировки вала Вал проходил сквозь основание грот-мачты, которое из-за этого было сделано в форме буквы «А»(без перекладины), и шедшего по диаметральной плоскости под кормовым котельным отделением, но вследствие того, что топки располагались сбоку от вала, это очень мешало кочегарам и быстро их утомляло. На ходовых испытаниях «Капедония» оказалась самой быстрой изо всех трёх развив 12,9 уз, далее шли «Оушен»(12,7 уз) и «Принс Консорт» (12Ј уз).

Оснастка

Только «Принс Консорт», как и «Ройал Оук», имел двойные марселя, поскольку ко времени ввода в строй остальных двух кораблей эта оснастка уже исчезла с флота. Как барки с одиночными марселями, они получали брам-стеньги, а в 1866 г. на бизань-мачте также установили реи, и оснастка стала корабельной. И всё-таки они могли нести гораздо большую площадь парусов, чем делалось под установку двойных марселей, из-за чего марсы располагались на 1,5 м ниже обычного, а топы (те части мачт, где они шли внахлёст со стеньгами) оказались очень протяженными, что уменьшило общую высоту верхнего рангоута и площадь стакселей и гафелей, которые к тому же пришлось разместить ниже. Это уменьшение площади парусности плюс сопротивление неотсоединяемого от вала винта, имевшего диаметр 6,4 м. делало эти корабли неважными парусными ходоками – «Каледония» и «Оушен» давали максимум 11,5 уз, а «Принс Консорт»-всего 10.

Правда, «Оушену» принадлежит рекорд расстояния, пройденного британским броненосным кораблём под парусами за сутки – 26 августа 1867 г. на переходе из Гибралтара в Гонг-Конг он прошел в полосе «ревущих сороковых» 243 мили.

Мореходные качества

Все три корабля хорошо управлялись и под парусами, и под парами, но необычно низкий центр тяжести давал им метацентрическую высоту 1,8 м, из-за чего они имели очень глубокую бортовую качку и были плохими орудийными платформами, В этом отношении «Принс Консорт» – единственный изо всех трёх, прослуживший полную кампанию в Канале и всё это время находившийся под общим наблюдением – стал предпоследним стандартом для сравнения при оценке подобной чрезмерной остойчивости. «Лорд Клайд», у которого угол крена при сравнительных испытаниях всегда оказывался гораздо больше, чем у других кораблей, был вообще вне сравнения как эталон для измерений качеств бортовой качки, так что, как правило, когда надо было оценить какое-либо необычное поведение на воде того или иного корабля, звучала фраза: «так же отвратительно кренится, как «Принс Консорт». В 1872 г. у Порт-Элизабет (мыс Доброй Надежды) «Оушен» имел в подветренную сторону крен 45°, когда с суши задул необычайно сильный ветер, в тех местах, называемый «Шторм с мыса» (Cape snorter).

Внешний вид

В профиль они выглядели угрюмо, а их вторая труба между грот и бизанъ-мачтами помогала легко отличить их от других кораблей. Они были спроектированы с внутренними шпигатами, выходы которых находились в 1,8 м ниже ватерлинии, но вскоре, после того, как «Принс Консорт» чуть было не погиб во время шторма в Ирландском море в самом первом своем плавании в Ливерпуль из-за скопившейся на палубе воды, от которой он не мог избавиться, эти корабли получили множество добавочных шпигатов, чьи желоба обезобразили их борта.

Все три сошли на воду со сплошной верхней палубой, но впоследствии на «Каледонии» и «Оушене» были добавлены полуюты, а «Принс Консорт» и «Каледония» получили возвышенный полубак. В результате осадка на «Каледонии» увеличилась на 15 см, на «Оушене» – на 23 см, а «Принс Консорт» уменьшил свой дифферент на корму на 7 см и стал сидеть в воде прямее. С добавлением полубаков первоначальные фиксированные железные бушприты с заметным углом наклона были заменены на деревянные съёмные, которые шли почти параллельно уровню воды.

Эти корабли, хотя и построенные изначально для временной службы, оказались удачными, и на время их короткой активной службы стали самыми ценными единицами флота. Их вывели в резерв только тогда, когда для замены появилось достаточно много новых броненосцев с железными корпусами.

«Принс Консорт»

Заложен в Пембруке в I860 г. как 90-пушечныЙ корабль «Траиэмф», но в феврале 1862 г. переименован в честь принца Альберта. Сразу после ввода в строи в 1864 г. был послан в Ливерпуль, чтобы блокировать гам возможный выход в море построенных фирмой братьев Лэрд броненосных таранов конфедератов «Скорпион» и «Уайверн», и чуть было не погиб на переходе Ирландским морем. В 1864-1867 гг. в Канале (перевооружён), в 1867-1871 гг. на Средиземном море. Выведен из состава флота в Плимуте в 1871 г. и снова перевооружён. К 1882г. признан ветхим и в марте 1882г.продан на слом.

«Каледония»

Закончен в Вуличе только в июле 1865 г. из-за задержек с поставкой орудий. Вошёл в строй как второй флагман эскадры Средиземного моря. В 1866 г. добавлен полуют, временно флагман Канала для опытных плаваний эскадры (перевооружён в 1867 г.), позднее сменил «Викторию» в качестве флагманского корабля командующего Средиземноморским флотом (до 1869 г.). Вернулся в метрополию в 1872 г. Сторожевой корабль на реке Форт в 1872-1875тт.,разоружён в Плимуте, где и простоял до продажи на слом 30 сентября 1886г.

«Оушен»

Введён в строй в Девонпорте для Канала в 1866 г., но отправлен на Средиземное море. 18 июня 1867 г. вышел из Гибралтара в Гонг-Конг, прибыв в Батавию через 133 дня, идя главным образом под парусами – единственный британский броненосный корабль, дважды обогнувший мыс Доброй Надежды под парусами. В 1867-1872 гг. – служба в Китае (без докования). Вернулся в метрополию под парами (средняя скорость 4.5 уз), прибыл в Плимут через 164 дня после выхода из Сингапура. В 1882 г. в резерве верфей, затем продан на слом.

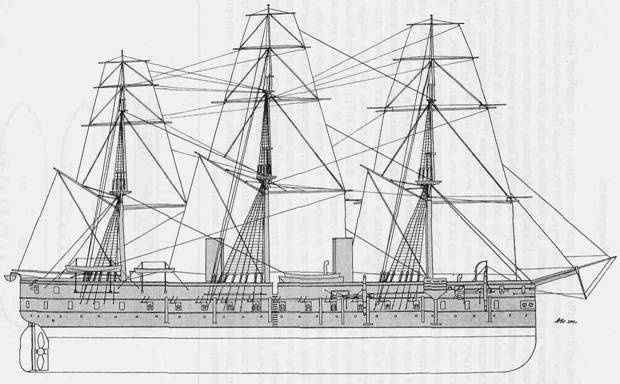

Броненосец «Оушен»

Строитель
