Из семи двухдечных кораблей, выбранных для переделки, «Ройал Оук» и «Принс Консорт» были заложены позднее всех, и поэтому они оказались в той стадии готовности, когда их достройка, как броненосцев, могла быть произведена наиболее быстро. В отношении орудий и бронирования оба корабля были закончены по единому общему плану, но по решению Совета «Принс Консорт» должен был иметь более мощную машину и более высокую скорость, что потребовало дополнительных котлов и установки второй дымовой трубы, а также изменения компоновки внутренних помещений i шже ватерлинии. Поскольку «Каледония» и «Оушен» были достроены по другому образцу, они описаны ниже как отдельная группа.

Вследствие того, что в процессе переделки корпус для размещения нового вооружения из 36 68-фунтовых орудий на одной палубе пришлось удлинить на 6,4 м, «Ройал Оук» был разрезан по миделю и его кормовую часть отодвинули вниз по стапелю на 6 м. В образовавшемся проеме были выставлены пять дополнительных шпангоутов, после чего посредством специальной системы раскреплений эту новую секцию довели до возможно большей жёсткости. Часть первоначального набора в носу и корме была разобрана и заменена новым, чтобы придать кораблю прямой форштевень и элиптическую корму с навесающим подзором, а также улучшить обводы в обеих оконечностях – в результате нос и корма в профиль стали очень похожи, так что «Ройал Оук» и «Принс Консорт» были известны как «двухконцевые корабли» («double-enders»). Поскольку первоначальная верхняя палуба была снята, он получил новую сплошную палубу, покрытую полудюймовым (12-мм) железом и 100-мм слоем дуба, который поддерживался железными бимсами и пиллерсами.

Управление рулём осуществлялось строенным штурвалом на квартердеке (шканцах), сдвоенным па главной палубе под ним и ещё одним на нижней палубе в офицерской кают-компании. Корабль имел лёгкий мостик, опирающийся на фатьшборт шканцев, но не имел боевой рубки. Его склонность к дифференту на нос подчеркивалась добавлением высокого полубака после ввода корабля в строй, вследствие чего он глубоко зарывался форштевнем на волнении, из-за этого носовой снарядный погреб пришлось перенести далее в корму.

Вооружение

После обычных изменений вооружения, сделанных ещё в проекте из-за постоянного совершенствования морской артиллерии в 60-е гг. XIX в., «Ройал Оук» получил обычную комбинацию из казнозарядных орудий Армстронга и гладкоствольных пушек – в данном случае восемь 7" нарезных казнозарядных и 24 68-фунтовых, установленных на батарейной палубе, а также трёх 7" на верхней палубе {два погонных в носу и одно ретирадное в корме). Это вооружение он нёс весь первый период его пребывания в строю флота -до 1867 г., после чего он получил новый состав артиллерии: четыре 8" и 16 7" на батарейной палубе и четыре 7" на верхней палубе в качестве погонных и ретирадных (все орудия – дульнозарядные нарезные).

Броня

Вследствие уязвимости деревянных корпусов от артиллерийского огня было признано необходимым полностью покрыть борта бронёй, и впервые британский корабль был полностью защищен по типу французского «Глуара». Слой железа толщиной 114мм простирался от верхней палубы до отметки 1,8 м ниже ватерлинии, утончаясь до 75 мм за 12 м от штевней. Порты батареи находились в 2 м от ватерлинии. За бронёй толщина корпуса из дуба составляла 0,7 м, а ниже брони она увеличивалась до 0,8 м, так что кромка брони не выделялась на фоне корпуса, и борта имели гладкую поверхность. Оставаясь деревянным кораблём, «Ройал Оук» не мог быть разделён на водонепроницаемые отсеки, никаких переборок не было и между машинно-котельными отделениями.

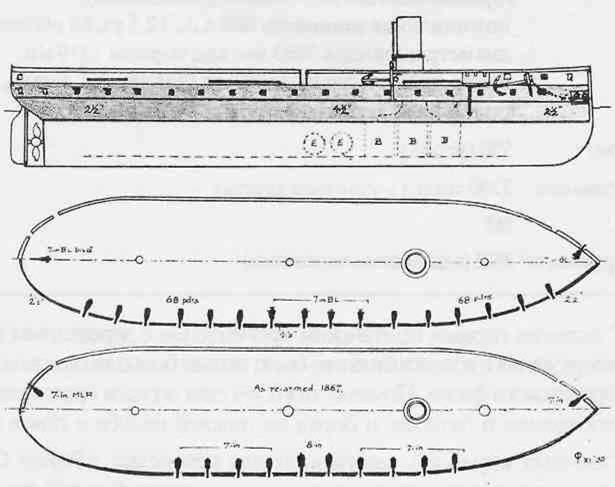

Схема бронирования «Ройал Оук»

Машинная установка

Машина мощностью 600 номинальных л.с. располагалась точно посередине корпуса, как было запроектировано для «Ройал Оука» еще в бытность его двухдечным, но гребной вал, вследствие удлинения корпуса, пришлось также удлинить. На ходовых испытаниях корабль развил индикаторную мощность в 3000 л.с, показав на Маплинкой мерной миле скорость 12,5 уз. Шесть котлов располагались в двух группах – носовой и кормовой, их топки были обращены внутрь корабля, как это было принято тогда. Хотя корабль был оснащен подъёмным винтом, под парусами он обычно шёл просто с отсоединённым от привода винтом, поскольку не имел полукруглой переборки вокруг подъёмной шахты между нижней и главной палубами, и отверстия шахты в этих палубах, через которые должны были подниматься винт и его коробчатая рама, закрывались круглыми крышками, которые, если их открывали даже при умеренном волнении, приводили к обширному заливанию.

Оснастка

Как двухдечный корабль, он должен был иметь паруса общей площадью 3066 м: (включая лиселя), а при переоборудовании ему решили дать ему более подходящую оснастку барка с двойными марселями, вследствие чего площадь парусов уменьшилась до 2300 м , с узкими бом-брамселями, площадью менее 65 м2 каждый. Такое парусное вооружение было вполне достаточным для службы в водах метрополии, но когда появилась вероятность его посылки на дальние станции, где от корабля требовалось совершать длительные переходы под всеми имеющимися парусами, потребовалась установка двух парусов большего размера. И в 1864 г. после снятия двойных марселей и однодеревных стеньг «Ройал Оук» силами команды переоборудовали в барк с одинарными марселями, а в 1866 г. прямые паруса добавили и на бизань-мачте, в результате чего он стал кораблём. Но именно с оснасткой барка и двойными марселями «Ройал Оук» установил рекорд скорости под парусами среди броненосных кораблей (этот рекорд так и не был побит), когда шёл из Гибралтара на Мальту 9 февраля 1864 г. с чистым днищем и взятыми на один риф марселями при ветре силой 7-9 баллов. При крене 18-20° он показал по лагу скорость 13,5 уз, равную скорости лучших паровых линкоров. Это был единственный случай, когда британский броненосец показал под парусами скорость выше, чем его лучшая скорость под парами.

Мореходные качества

Из-за низко расположенного центра тяжести «Ройал Оук» отличался широкими размахами бортовой качки и представлял собой неудобную орудийную платформу, хотя из-за своей более лёгкой машины он был чуть более устойчив на волнении, чем три корабля типа «Принс Консорт». Хорошо управляемый в любую погоду под парусами и под машиной, держась на курсе при попутной волне, он хорошо шёл при свежем ветре и имел большой резерв и для гораздо большей площади парусов.

«Ройал Оук»

В ведён в строи в Чатеме в апреле 1863 г. для Канала, а затем через несколько месяцев, вслед за «Резистенс», проследовал на Средиземное море. Эти два корабля стали первыми британскими броненосцами, прошедшими Гибралтарский пролив. В 1867 г. выведен из строя для перевооружения, после чего на шесть месяцев вернулся в Канал (в плохую погоду с ним столкнулся «Уорриор», который снёс шлюпки, якорные цепи, ванты и фордуны). В 1869 г. снова отослан на Средиземное море. При открытии Суэцкого канала сел у Порт-Саида вместе с двумя другими кораблями эскадры на необозначенную банку и был стащен с неё «ЛордомУорденом» без каких-либо повреждений и был разоружён в Портсмуте для ремонта, но вместо этого, с целью экономии средств, выведен из строя, 30.09.1885г., после 14 лет пребывания в Резерве 4-го класса, продан на слом.
