5080 (корпус и броня 3800. оборудование 1280)

Вооружение

5 10,5" 300-фунтовых 12.5-тонных дульнозарядных

Броня, мм

борт 140, башни 140-250. палуба 25, боевая рубка 140, борт 915 (дуб), (общий вес брони 960 т)

Механизмы

Возвратные с соединительным штоком ("Моделей"). два цилиндра (диаметр 2083 мм), ход поршня 1219 мм. 54 об/мин., номинальная мощность 800 л.с. индикаторная мощность 2460 л.е.. 11 уз

Экипаж, чел.

300

Конструкторы

А.Абетхолл и У.Креддок

«Ройал Соверен» стал первым вступившим в строй британским башенным кораблём и единственным с деревянным корпусом, он также был первым тяжёлым артиллерийским кораблём Королевского флота с вооружением главного калибра вне корпуса.

Броненосец «Ройал Соверен»

Как 1861 г. памятен уходом деревянных линкоров, так 1862 г. ещё более памятен появлением в британском флоте башенного корабля. В то же время, когда был выдан заказ на постройку ''Принса Альберта", Сомерсет решил провести эксперимент, на котором настаивал Кольз – срезать верхние палубы деревянного линкора, забронировать его и установить на нём орудийные башни. По мнению Кольза такие безрангоутные башенные корабли являлись наилучшим типом корабля береговой обороны, а поскольку в постройку деревянных двух- и трёхдечных кораблей, чья боевая ценность быстро достигла нуля, уже было вложено около 20 млн.ф.ст,, он считал, что нужно без промедления принять энергичные меры, чтобы дать этому умирающему флоту новую жизнь в другом качестве, пусть даже и на короткий период. Однако кораблестроители взирали на этот проект с неодобрением. Тяжелые корпуса деревянных линкоров, предназначенные под парусный движитель, не удовлетворяли своей формой установке башен, но все признавали, что пробная переделка покажет, будет ли такой корабль представлять реальную ценнность по сравнению со специально спроектированным кораблем с железным корпусом.

Для эксперимента выбрали 131-пушечный корабль «Ройал Соверен», недавно законченный постройкой в Портсмуте. Распоряжение о его перестройке последовало 4 апреля 1862 г. Разборка верхних палуб началась за три недели до закладки киля «Принса Альберта» в Попларе, и пока срезали деревянный корпус «Соверена», железный корпус «Альберта» медленно обретал свои очертания. Оба корабля были спущены в начале 1864 г., но «Ройал Соверен» вышел на артиллерийские испытания почти на полгода раньше того, как «Альберт» покинул Темзу.

Демонтаж корпуса выше нижней палубы и переоснащение корабля как броненосца заняли ровно два года. "Чтобы эксперимент оправдал большие надежды, Кольз настаивал на ускорении проведения работ, которые велись медленно. Они затягивались также и вследствие того, что в средней части высоту надводного борта понизили чересчур сильно, в результате чего борт вновь пришлось надстраивать. В итоге два года и четыре месяца показались нестерпимой задержкой для изобретателя, особенно в сравнении с темпами постройки «Беллерофона», на которую ему приходилось ревниво взирать.

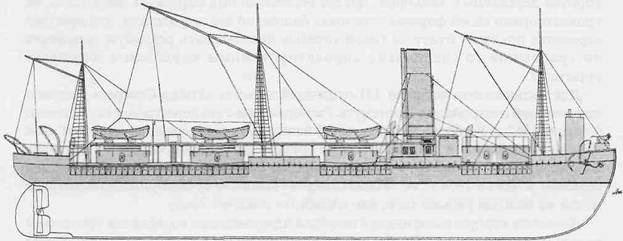

Корпус выше ватерлинии, после того как был срезан и забронирован, напоминат барк, отношение длины к ширине составляло менее 4:1 – наименьшее изо всех британских броненосных кораблей. Кормовая часть имела полукруглую форму, чтобы защищать перо руля, носовая часть отличалась не более чем простым указанием форштевня. Борта между концевыми башнями были параллельны, образуя на этой длине секцию максимальной ширины и обеспечивая большой запас плавучести. Надводный борт имел высоту 2,14 м в средней части и 2,44 м в носу. Корпус и палубы специально подкрепили для восприятия нагрузка от веса башен и отдачи при их стрельбе. Деревянные борта толщиной 0,9 м усилили диагональными железными ридерсами, а число бимсов верхней палубы было в два раза больше обычного, и крепились они к бортам железными шипами. Башни опирались на главную палубу и проходили сквозь выпуклую, как на «Альберте», верхнюю палубу. Из-за того, что котлы на трёхдечном корабле были размещены впереди миделя, вопросов о переделке нижних палуб не возникало, а из башен одна располагалась впереди и три позади дымовой трубы. Позже был установлен лёгкий переходный мостик от носа до кормы, и на него во время морских переходов переносились шлюпбалки. По верхней палубе проходили легкие фальшборты высотой 1,07 м, которые перед стрельбой из орудий на петлях откидывались за борт.

Самой впечатляющей особенностью была огромная дымовая груба, казавшаяся бесконечно высокой. В действительности же её срез приходился всего на три метра выше над водой, чем верх трубы «Уорриора», который имел на 52 м большую высоту борта. Между трубой и носовой башней располагалась овальная боевая рубка, а их крыши соединялись подобием мостика. Впереди фок-мачты возвышался большой кожух вентилятора, закрывавший и трубу камбуза, а над форштевнем была установлена позолоченная фигура льва, восседавшего на пьедестале. Чтобы избежать повреждений во время морских переходов, эта носовая фигура была снабжена рельсами и могла убираться по ним вглубь корабля.

Вооружение

Первоначально проект вооружения включал пять 80-тонных «щитов» в форме усечённых конусов в каждом из которых имелось по два 68-фунтовых или 110-фунтовых орудия. Кольз писал, что понадобилось восемь месяцев переписки, чтобы добиться принятия 300-фунтовых орудий на вооружение корабля – в этой задержке он обвинял официальную глупость в непонимании возможностей установки самых тяжёлых орудий на башенном корабле, где они могли быть установлены с полной безопасностью и со всеми вытекающими из этого преимуществами.

Хотя номинально 10.5" дульнозарядное орудие стреляло 136-кг продолговатыми снарядами, только два из 15 таких орудий в действительности имели нарезы. Остальные орудия изготовили гладкоствольными и они могли вести огонь только 76-кг стальными или 68-кг сплошными ядрами при заряде в 23 кг пороха. Пять из этих орудий установили на «Рой amp;т Соверене» – два в носовой башне, остальные по одному в трёх башнях. В 1867 г. их заменили 9" 12-тонными нарезными дульнозарядными орудиями.

Башни были такие же, как на «Принсе Альберте», за исключением носовой, имеющей два орудия. Оси всех орудий возвышались над палубой на 1,5 м. Все башни имели полудюймовую рубашку, поверх которой шла 350-мм подкладка из тика, а поверх дерева – 140-мм железные плиты. Позднее в лобовой части всех башен, на 1,8 м от портов в каждую сторону наложили дополнительные 114-мм железные плиты. Крыша носовой башни была окружена поручнями и служила мостиком, а крыши остальных башен окружались двойными релингами для коек и могли служить позициями для стрелковых партий. Ниже главной палубы, под каждой башней находимся 30-тонный фундамент из тика и железных подпорок, который включался в вес башни (этот последний составлял 151 т для одноорудийной и 163 т для двухорудийной башни).
