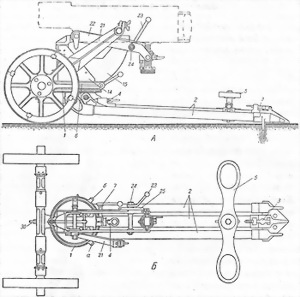

Универсальный станок обр. 1931 г. системы Владимирова в положении для наземной стрельбы

ТАКТИКО-ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ СТАНКА ВЛАДИМИРОВА ОБР. 1931 Г.

Масса станка со щитом — 39 кг.

Угол возвышения — 23° (наземный вариант) и 75–80° (зенитный).

Угол склонения — 30° (наземный) и 38° (зенитный).

Сектор обстрела — 170° (наземный) и 360° (зенитный).

Высота линии огня — около 400 (наземный) и 1400 (зенитный) мм.

Зенитная тренога обр. 1928 г.

Тренога обеспечивала круговой обстрел, угол возвышения достигал до 88°. Стрелок обслуживал закрепленный на ней «Максим» стоя или опустившись на одно колено. Механизмов наведения не было, наводка — свободная, вручную, имелись зажимы для фиксации положения пулемета в двух плоскостях. Высота линии огня — 1500 мм. Конструктивно тренога имела вертлюг для пулемета, центральную трубу и три трубчатые телескопические ноги. «Максим» на зенитной треноге мог ставиться на грузовики железнодорожные платформы.

В Коврове на Государственном Союзном заводе № 2 им. К.О. Киркижа были предприняты другие попытки модернизации «Максима». Пробовали, например, установить тело пулемета «Максим» на легкий полевой колесный станок системы Дегтярева — Гаранина, принятый к пулемету СГ. Опытный образец появился в 1943 г. Однако испытания не выявили серьезных преимуществ его по сравнению с уже применяемым. Пожалуй, за исключением возможности зенитной стрельбы. Опытным остался «Максим» на станке конструкции Г.С. Гаранина и В.Г. Селезнева 1944 г. Модернизацию признали удачной, но нецелесообразной из-за намечавшегося вскоре полного снятия с производства пулеметов системы «Максим». Занятно, что уже после войны пулемет СГМ получил колесный станок обр. 1946 г. со столом и складным хоботом по типу станка Соколова.

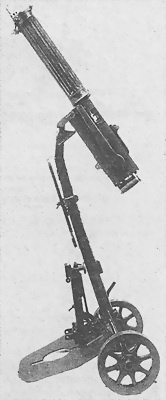

Попытка установки пулемета «Максим» на легкий полевой колесный станок системы Дегтярева с возможностью зенитной стрельбы. Опытный образец 1943 г. Хорошо виден способ зенитной стрельбы с опрокидыванием станка вперед, опорой на сошник щита и креплением пулемета на конце стрелы станка

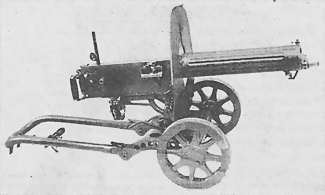

Пулемет «Максим» на облегченном колесном станке Гаранина — Селезнева

Разрабатывались и быстро устанавливаемые пулеметные огневые сооружения. В Научно-исследовательском институте инженерной техники РККА (ныне ЦНИИ-15) создали переносной разборный неподвижный броневой пулеметный колпак «НТП». На стальном основании собирался короб из плоских листов 10 — 13-мм брони с амбразурой под пулемет «Максим», прикрытой подвижной маской.

Пулемет «Максим» с кольцевым зенитным прицелом на зенитной треноге обр. 1928 г.

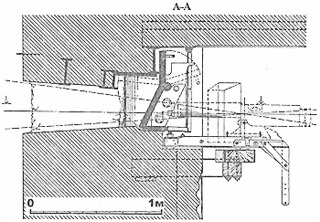

Амбразурный узел для установки пулемета «Максим» на станке ПС-31 — этот станок был разработан в 1931 г. для установки пулеметов в долговременных сооружениях вновь строившихся укрепрайонов

Счетверенная зенитная пулеметная установка

На специальной треноге 1928 г. и универсальном станке 1931 г. «Максимы» можно было привлекать для обороны войск от воздушного противника но скорострельность и эффективность поражения быстро перемещающихся зенитных целей снижались из-за применения на установке только одного пулемета. Поэтому дальнейшее развитие зенитных установок пошло по пути увеличения скорострельности увеличением числа стволов — комплексированием.

Таковой стала счетверенная ЗПУ конструкции Николая Федоровича Токарева (1899–1972), именующаяся иногда М-4 и выбранная по результатам внутреннего конкурса, проведенного в тульском ЦКБ-14. После первых пробных стрельб начальник технического комитета ГАУ К.К. Цветковский, контролировавший полигонные испытания, прислал в адрес Н.Ф. Токарева телеграмму: «Работает как часы, сердечно поздравляю». После принятия на вооружение установка использовалась как стационарная, ставилась на крышах зданий обороняемых городов и крупных военных объектов, монтировалась в кузовах автомашин, на бронепоездах, железнодорожных платформах.

Счетверенная 7,62-мм зенитная пулеметная установка обр. 1931 системы Н.Ф. Токарева

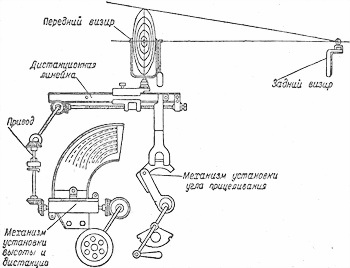

Схема устройства зенитного прицела счетверенной ЗПУ

Боевая мощь счетверенных «Максимов» впервые была подтверждена их успешными действиями против японских самолетов во время советско-японского вооруженного конфликта у озера Хасан в 1938 г. Столь же успешно ЗПУ образца 1931 г. действовала на Халхин-Голе в 1939 г., в боях советско-финляндской войны 1939–1949 гг., в период отражения агрессии фашистской Германии в 1941–1945 гг.

Установка состояла из основания, вертлюга с патронными коробками, качающейся рамы с противовесами, наплечниками и спусковой тягой, зенитного прицела и системы принудительного охлаждения. Основание представляло собой металлическую тумбу с телескопической вертикальной трубой, уравновешивающими пружинами и реечно-зубчатым подъемным механизмом со стопором. На платформе основание крепилось тремя лапами (стрелами), усиленными подкосами (ногами). Трубчатый вертлюг вращался на трубе на подшипниках. На сектор вертлюга также в подшипниках укладывалась своим главным валом трубчатая рама, на которой крепились в ряд четыре «Максима», объединенных одной системой охлаждения и едиными прицельными приспособлениями и одним спуском. Под стволами пулеметов на вертлюге размещались коробки с патронными лентами, которые по сравнению с обычными обладали повышенной емкостью (500 патронов). Чтобы при ведении огня патронные ленты не скручивались, в конструкцию ЗПУ были введены желоба (рукава), по которым они перемещались, причем патронная лента подавалась в приемник, поворачиваясь на 90° по отношению к коробке. Наводить на цель блок из четырех пулеметов общим весом более 80 кг наводчику помогали наплечные дуги, соединенные с оружием. Благодаря им, перемещение в вертикальной и горизонтальной плоскостях производилось не только руками стрелка, но и всем его телом. Система охлаждения призвана была увеличить интенсивность охлаждения стволов и предотвратить парообразование, мешающее работе наводчика, она включала ручной шестеренчатый насос, а два бака системы составляли корпус тумбы. Первоначально ЗПУ использовалась с зенитным кольцевым дистанционным прицелом обр. 1929 г. Для изменения установок прицела по дальности на раме был выполнен специальный вал с маховичком. Затем ставили прицелы обр. 1936 г. и обр. 1938 г. Для стрельбы по наземным целям использовали обычный (стоечный) прицел основного пулемета — второго слева.
