Р₁Р₁₁ = Р₂Р₁₂ = 2-5 см.

Необходимые мерки:

Сш = 19,9

Сг₃ = 46

Сг2 = 48

Ст = 38

Сб = 48

Шг = 18

Дтс = 48

Дтп = 45,9

Впрз = 24,6

Впк = 46,9

Шс = 19,4

Шп = 15,3

Др = 58,8

Оп = 29,2

Вппк = 45,4

Прибавки:

Пг = 14 + 3 (доп. расш.)

Пшг = 3,5

Пшс = 3,5

Рис. 110. Куртка с квадратной проймой

Чертеж дан на 46-й размер, IV рост

Построение чертежа.

Для построения модели необходимо нижнюю часть углубленной проймы оформить под прямым углом к линии основания проймы. Дополнительное углубление проймы составит от 4 до 8 см.

Для получения четкой линии втачивания рукава в пройму длину плечевых срезов оставляют естественной или несколько ее сокращают.

Перевод плечевых срезов в сторону полы зависит от модели. В разных изделиях плечевые срезы могут быть естественной длины или удлиненными с переводом или без перевода в сторону полы.

Для правильного оформления линии проймы ширину ее в нижней части уменьшить:

Г₁₁Г₁₂ = Г₄₁Г₄₂ = от 0,7 до 1 см в разные стороны.

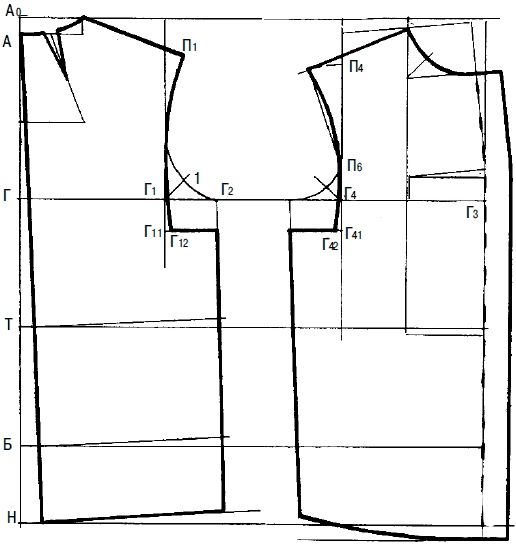

Рис. 111. Чертеж куртки с квадратной проймой

Построение чертежа дается не очень подробно, потому что используется приведенная в предыдущей модели основа.

Построение чертежа.

1. Высота оката.

Рукава к изделиям с квадратной проймой строят с высотой оката от 8 до 14 см.

2. Ширина рукава.

Для определения ширины рукава следует измерить длину проймы спинки (П₁Г₁₂) и полочки (П₅Г₄₁).

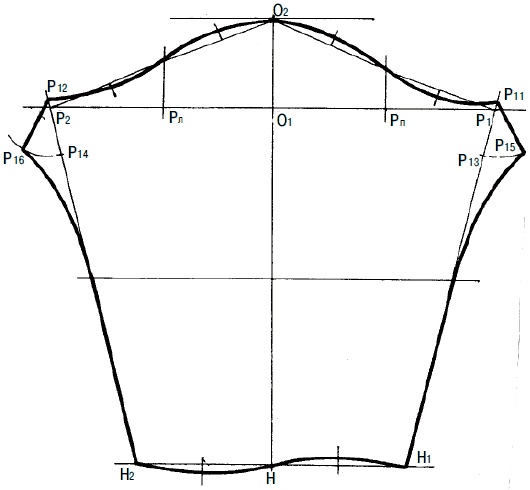

Рис. 112. Рукав с квадратной проймой

Нижняя часть проймы при определении ширины рукава не учитывается, так как окат рукава втачивается до нижних углов проймы спинки и полочки.

Передний и задний срезы рукава продолжить вверх на 1 см:

Р₁Р₁₁ = Р₂Р₁₂ = 1 см.

3. Линия оката рукава.

Из точек Р₁₁Р₁₂ провести дуги радиусом, равные участкам нижней части проймы спинки и полочки до пересечения с прямыми Р₁₁Н₁ и Р₁₂Н₂.

Поставить точки Р₁₃ и Р₁₄ и точки Р₁₁ и Р₁₂. Соединить полученные отрезки прямыми линиями с точками Р₁₅ и Р₁₆, расположенными на дугах на расстоянии 5-6 см от прямых. Величина эта может меняться в зависимости от требуемой формы рукава.

4. Конфигурация шва.

Точки Р₁₅ и Р₁₆ соединить плавными вогнутыми линиями с точками на линии локтя.

Для увеличения свободы движения руки передний и задний срезы рукава вверху, а также нижняя часть оката оттягиваются.

Необходимые мерки:

Сш = 19,9

Сг₃ = 46

Сг₂ = 48

Ст = 38

Сб = 48

Шг = 18

Дтс = 48

Дтп = 45,9

Впрз = 24,6

Впк = 46,9

Шс = 19,4

Шп = 15,3

Др = 58,8

Оп = 29,2

Вппк = 45,4

Прибавки:

Пг = 2 (доп. расш.)

Пшг = 1,5

Пшс = 1,5

Рис. 113. Куртка с рукавами кимоно и капюшоном

Чертеж дан на 46-й размер, IV рост

Построение чертежа:

1. Завышение плеча.

Для увеличения свободы в области проймы повышается росток, плечевые швы спинки и полы.

АА₀ = А₂А₂ = 1 см;

П₁П₁₁ = 2 см;

П₅П₅₁ = 1,5 см.

2. Направление рукава.

Соединяем точки А₂А₁₁ и продолжаем линию вправо. Далее соединяем точки А₄₁П₅₁ и продолжаем эту линию влево.

3. Боковой шов.

Боковой шов располагается на середине проймы.

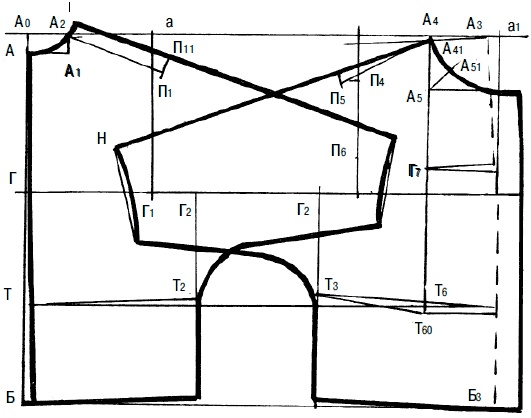

Рис. 114. Чертеж куртки-кимоно

4. Дополнительное углубление проймы.

Может быть расположено по линии талии и ниже, но не больше, чем на 10 см от талии.

5. Длина рукава.

Откладывается по мерке на прямой, соединяющей точки А₂П₁₁ и Н₄₁П₅₁ П₁₁Н = П₅₁Н₂.

6. Низ рукава.

Из точек Н и Н₂ провести перепендикуляры вниз.

НН₁ = Н₂Н₃ = ширине рукава = 16 + 2 (швы) = 18 см.

Точки Н₂Н₃ и НН₁ соединяем плавными линиями с боковыми срезами, по линии соединения производится оттяжка утюгом.

Простой капюшон

Для построения капюшона необходимо снять две мерки:

1. Обхват головы (Огол, см), проходит через лобные бугры и наиболее выступающую точку затылочного бугра.
