2. Высота капюшона (Вк, см), проходит от основания шеи слева.

Построение чертежа.

Чертим прямой угол с центром в точке О.

1. Высота подъема.

Для этого откладываем по перпендикуляру вверх отрезок ОК = 2,5-3 см.

Рис. 115. Чертеж простого капюшона

2. Скос затылочной части.

Определяется расстоянием, равным отрезку КК₁ = 0-2,5 см и откладывается вправо по линии ОК.

В капюшонах, плотно прилегающих к затылку, скос равен нулю, в свободных – в затылочной части скос увеличивается до 2,5 см.

3. Длина капюшона.

Длина капюшона К₁К₂ = длине ростка и горловины по кривой + 2 см (вытачка) по линии втачивания в горловину.

4. Высота капюшона.

Рассчитывается по формуле: КК₃ = Вк/2 + 1.

5. Ширина капюшона.

Определяем по формуле: К₃К₄ = Огол/2 + (5-9 см).

6. Скос переднего среза.

Рассчитываем по формуле: К₄К₆ = 0 – 1,5 см, где биссектриса угла К₃: К₃К₅ = 5 см.

7. Положение вытачки.

Положение вытачки К₁в = длин. ростка по кривой + раствор вытачки/2.

Для вытачки от 7 до 12 см.

Капюшон объемной формы

Огол = 54 см;

Вк = 60.

Построение чертежа.

Чертим прямой угол с центром в точке О.

1. Высота подъема.

Для этого откладываем по перпендикуляру вверх отрезок ОК = 3 см.

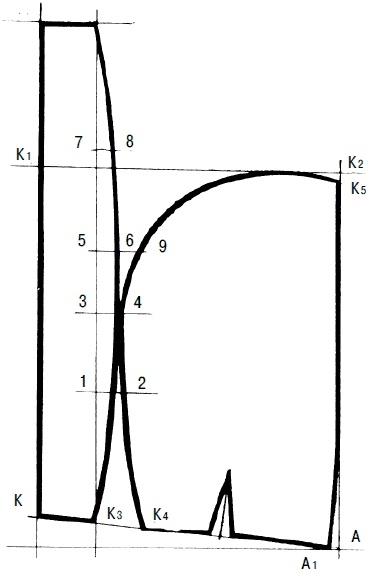

Рис. 116. Чертеж объемного капюшона

2. Длина по линии втачивания в горловину.

Определяется отрезком КА = длина ростка и горловины по кривой + 1 см (скос лицевой части) + 4 см оформления + 2 см (вытачка) = 29 см и откладывается вправо.

3. Высота капюшона.

Рассчитывается по формуле: КК₁ = Вкап/2 + П = 34 см и откладывается вверх.

4. Ширина капюшона.

Рассчитывается по формуле КК₂ = Огол/3 + П (9 – 11) = 28 см и откладывается вправо.

5. Контур долевой части.

От точки К откладываем отрезок, равный КК₃ = 5,5 см вправо, и КЗ₁ = 12,5 вверх по вертикали. Контур долевой части получаем, соединив точки:

– от точки 1 до точки 2 = 2 см вправо;

– от точки 3 до точки 4 = 2,2 см вправо;

– от точки 1 до точки 3 = 8 см вверх;

– от точки 3 до точки 5 = 6 см вверх;

– от точки 5 до точки 7 = 9 см вверх.

6. Контур боковой части.

Оформление боковой части К₂К₅ = 1 см вниз по вертикали:

АА₁ = 1 см влево;

К₃К₄ = 4 см вправо;

от точки 6 до точки 9 = 2 см вправо.

7. Длина долевика.

Длина долевика К₃, 2, 4, 6, 8, 10 = длине боковой части от точки К₅ через точки 9, 4, 2, К₄.

От точки 10 до точки 11 отложить 5 см влево.

8. Положение вытачки.

Вытачка строится посередине отрезка К₄А₁.

Длина ее = 6 см, раствор = 2 см.

Необходимые мерки:

Сш = 20,1

Сг₂ = 50

Cг₃ = 48

Ст = 41

Сб = 50

Шг = 18,6

Дтс = 48,1

Дтп = 46,4

Впрз = 24,9

Впк = 47,2

Шс = 19,9

Шп = 15,5

Оп = 30,7

Др = 59,1

Вппк = 46,1

Прибавки:

Пшр = 1

Пг = 10

Пт = 6

Пб = 5

Пшг = 2,5

Пдтс = 1

Пспр = 3,5

Пвпк = 1

Пшс = 2,5

Поп = 10

Рис. 117. Костюмный пиджак

Чертеж дан на 46-й размер, IV рост

Построение чертежа.

Спинка

Для построения чертежа-основы мужского пиджака необходимо вычертить сетку и построить прямой угол с вершиной в точке А₀.

Эта точка является исходной в чертеже, где вертикальная линия угла принимается за центр спинки, а горизонтальная – уровень вершины горловины.

1. Ширина сетки.

Рассчитывается по формуле:

А₀а₁ = Сг3 + Пг = 48 + 10 = 58 см.

Это расстояние откладываем вправо от точки А₀

2. Ширина спины.

А₀а = Шс + Пшс = 22,4 см. Это расстояние откладываем вправо от точки А₀.

3. Ширина полочки.

Берем а₁а₂ = Шг + Пшп = 18,6 + 3,5 = 22,1 см. Отрезок откладываем влево от точки а₁.

4. Ширина ростка.

От точки А₀ вправо отмеряем А₀А₂ = 1/3 Сш + Пшр = 7,7 см и обозначаем точку А₂. Из точки А₂ вниз чертим перпендикуляр длиной 3 см и ставим точку А₁.

5. Высота ростка.

Из точки А₁ влево провести линию параллельно верхней линии, поставить точку А.

Точки А₂ и А соединить плавной линией – линия ростка.

А₂А₁ = А₀А₂/3 = 2,6 см.

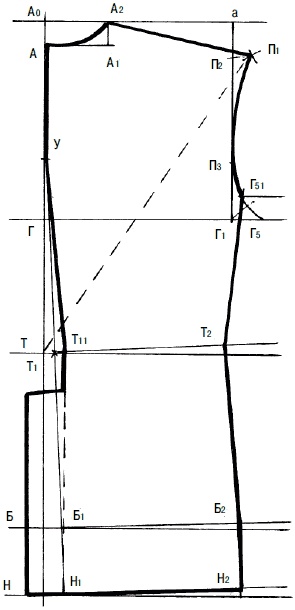

Рис. 118. Основной чертеж спинки
