6. Линия груди.

От точки А₀ вниз откладываем расстояние, равное:

А₀Г = Впрз + Пспр + Пдтс/2 = 28,9 см.

Через точку Г вправо следует провести горизонталь.

7. Линия талии.

А₀Т = Дтс + Пдтс + 1 (шов) = 48,1 + 2 = 50,1 см,

отложить вниз от точки А₀.

Через точку Т вправо проложить горизонтальную линию.

8. Линия бедер.

Расстояние от линии талии до линии бедер равно ТБ = Дтс / 2 – 5 = 19 см. Через точку Б проводим горизонталь.

9. Уровень лопаток.

От точки А₀ вниз отложить расстояние, равное:

А₀У = А₀Г/2 + 2 = 29,4/2 + 2 = 16,7 см.

10. Скос по линии талии.

От точки Т вправо делаем отвод центральной линии ТТ₁ = 2 см для лучшей посадки на фигуре.

Среднюю линию спинки провести, соединив точки А,У,Т₁, и продлить вниз. На пересечении с линией бедер поставить точку Б₁. Внизу точку Н₁. Из точек Н₁, Б₁, Т₁ провести перпендикуляр к линии Т₁, Б₁, Н₁.

11. Дополнительный прогиб по линии талии.

От точки Т₁ откладываем вправо 1 см и обозначаем точку Т₁₁. Затем соединяем точки У, Т₁₁, Н₁.

12. Положение конечной плечевой точки.

Из точки А₂ провести дугу, соответствующую А₂П₁.

Из точки Т₁ по диагонали провести вторую дугу, соответствующую отрезку Т₁П₁. Их пересечение дает точку П₁. Соединить ее с точкой А₂.

На пересечении с линией ширины спины поставить точку П₂.

А₂П₁ = Шп + 2 (швы) + 2 (вытачка) = 19,9 см.

Т₁П₁ = Впк + Пдтс (1 см) + 1 (шов) + 1 (плечевая накладка) = 50,2 см.

13. Точка касания.

От линии груди вверх откладываем расстояние:

Г₁П₃ = П₂Г₁/3 + 2 = 10 см.

14. Центр проймы.

Делим отрезок Г₁Г₄/2 и получаем точку Г₅.

Г₁Г₅ = 7,7 см.

15. Биссектриса проймы.

Г₁1 = 0,2хГ₁Г₄ + 0,5 = 0,2x17,4 + 0,5 = 3,8 см.

Линию проймы спинки провести плавной линией, соединяя П₁, П₃, 1, Г₂.

16. Ширина проймы.

Рассчитывается по формуле:

Г₁Г₄ = Шпр (расчетная) + 1,5 (вытачка) = 17 см.

17. Длина изделия.

Т₁Н₁ = по желаемой длине.

18. Положение бокового шва.

Расположение бокового шва выбирается произвольно, но не более, чем на 0,5-1,5 см от линии ширины спинки аГ₁. Г₁Г₅ = 1 см.

19. Ширина спинки по линии талии.

Откладывается от точки Т₁₁ и определяется отрезком Т₁Т₂ = А₀а – 3,5 см = 19 смэ

20. Ширина по линии бедер.

Откладывается от точки Б₁ и определяется отрезком Б₁Б₂ = Т₁₁Т₂ + 0,5 см = 19,5 см.

21. Ширина по линии низа.

Откладывается от точки Н₁ и определяется отрезком Н₁Н₂ = Б₁Б₂ + 0,5 см = 20 см.

22. Контур бокового шва.

Соединяем точки Н₂, Б₂, Т₂, Г₅ и продолжаем вверх до пересечения с проймой. Обозначаем точку Г₅₁.

Полочка.

Рассчитываем центр груди по формуле:

Г₃Г₆ = Г₃Г₄ /2 + 1 = 11,5 см

и откладываем влево от точки Г₃. Из точки Т₆₀ вниз чертим вертикаль до линии талии. Получаем точку Т₆.

1. Ширина горловины.

Из точки А₄ вниз до линии талии проложить вертикаль. Она в идеале должна совпасть с линией, идущей из точки Г₆:

А₃А₄ = А₀А₂ (со спинки) = 9,7 см, откладывается влево от точки А₃.

2. Высота груди.

Определяется следующим образом: Г₆Г₇ = Пспр = 4 см.

Из точки Г₇ провести горизонталь вправо на пересечение с линией полузаноса. Поставить точку Г₈.

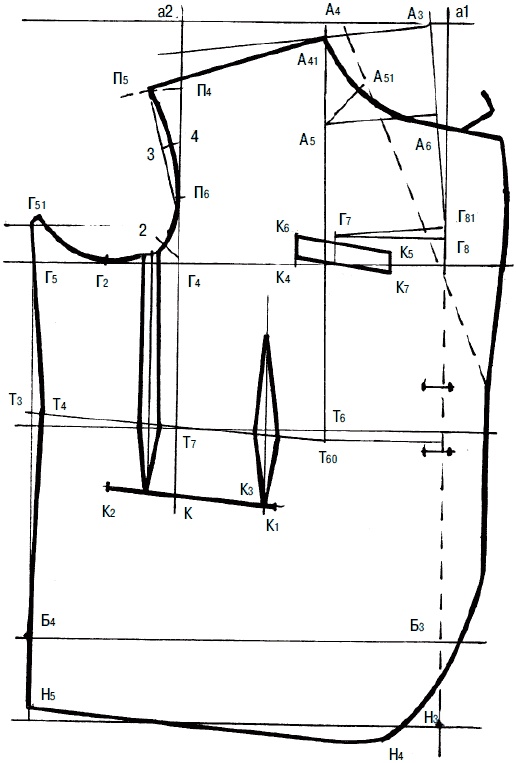

Рис. 119. Основной чертеж полочки

3. Занижение талии.

От точки Т₆ вниз откладываем 1 см и получаем точку Т₆₀.

Через точку Т₆₀ проводим отрезок Т₆Т₆₀ = 1 см.

4. Баланс (вершина горловины).

От линии талии вверх откладываем расстояние по мерке Т₆₀А₄₁ = Дтс + Т₆Т₆₀/2 + 1 (шов) + Пдтп = 49,4 см, где Пдтс – уработка.

5. Глубина горловины.

А₃А₅ = А₃А₄ = 9,7 см, откладывается вниз от точки А₃. Линия горловины оформляется радиусом А₃А₅, соединяя точки А₄ и А₅.

6. Наклон плеча.

Берется со спинки а₂₁П₄ = аП₂.

7. Высота проймы.

Контрольная надсечка (точка касания).

От Г₄ вверх откладываем отрезок Г₄П₆ = Г₄П₄/4

Г₄П₄ = Г₁П₂ – 1,5.

8. Ширина плеча (конечная плечевая точка).

Рассчитывается по формуле:

А₄₁П₅ = Шп + 2 (швы) = 17,4 см.

Из точки П₆ провести дугу через точку П₄, на эту дугу из точки А₄₁ откладываем расстояние, равное 17,4 см. На пересечении получаем точку П₅.

На отрезке, соединяющем конечную плечевую точку и точку касания посередине, делаем углубление в сторону горловины на 1-1,5 см. Впоследствии это будет часть контура проймы.
