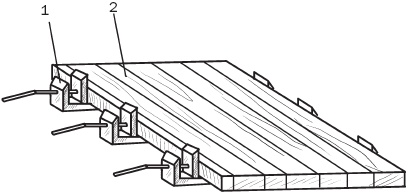

Рис. 36. Сплачивание заготовок для ступеней: 1 – струбцина; 2 – брусок

После того как ступени подготовлены, необходимо разметить и выполнить запил, предназначенный для установки стоек ограждения. Для них обычно используется брусок сечением не менее 50 × 50 мм.

Крайние стойки перил одновременно соединяют по 2 ступени, что значительно увеличивает жесткость конструкции и не позволяет ступеням проворачиваться на оси центральной стойки. Разметка запила под стойки проходит в несколько этапов:

• выполните шаблон для разметки радиусов и от центра отверстия прочертите их на ступенях;

• на радиусах отложите ширину бруска стойки;

• от найденной точки постройте прямой угол. Это и будет вырез под стойку (его глубина определяется сечением бруска; врезка обеспечивает зацеп, равный половине сечения бруска). Выпилите его. Все сказанное изображено на рис. 38.

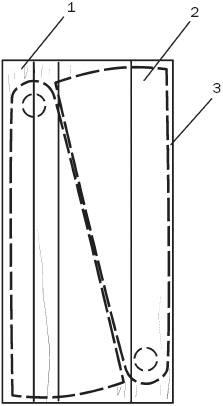

Рис. 37. Раскрой ступеней винтовой лестницы: 1 – деревянный щит; 2 – шаблон; 3 – припуск на обработку

Верх стоек отпилите позднее в соответствии с уклоном лестницы.

Верхняя ступень выполняет 2 функции – по ней осуществляется переход на верхний этаж и одновременно она служит лестничной площадкой. Соответственно верхняя ступень длиннее, чем рядовые. Поскольку лестничный проем увеличен для размещения поручня перил, это позволяет настолько же нарастить радиус верхней ступени. Его можно сделать таким, чтобы широким концом ступень легла на конструкцию перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. Кроме того, верхнюю ступень можно и расширить (это возможно, пока расстояние между нижними ступенями и нижней стороной площадки будет составлять примерно 2000 мм) – это существенно повысит ее эксплуатационные характеристики.

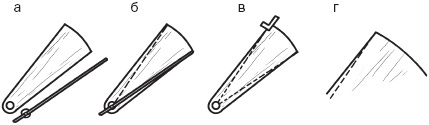

Рис. 38. Процесс разметки и выполнения запила под стойку ограждения: а – шаблон для разметки радиуса; б – разметка радиусов; в – разметка прямого угла для врезки; г – готовый запил

Итак, верхняя ступень изготавливается отдельно (рис. 39). Описанным способом соберите под нее щит. Далее действуйте следующим образом:

• положите на щит шаблон основной ступени;

• продлите линию длины до размера лестничной площадки;

• прочертите дугу, прибавив к радиусу 100– 150 мм;

• ширину площадки разметьте по длине дуги, занимаемой 3–4–5 ступенями (можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору);

• просверлите отверстие под стойки ограждения.

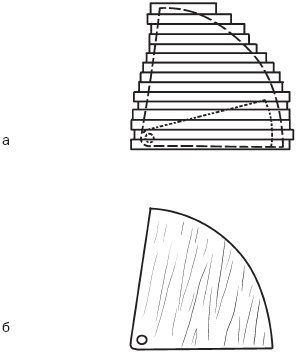

Рис. 39. Изготовление верхней ступени-площадки винтовой лестницы: а – разметка; б – ступень в готовом виде

Перед тем как приступить к сборке винтовой лестницы, необходимо подготовить центральную стойку для нее. Как правило, это стальная толстостенная бесшовная труба диаметром, как минимум, 50 мм. Особого внимания заслуживает крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие от веса самой лестницы и людей, передвигающихся по ней.

Выбор способа крепления центральной стойки зависит от того, сооружается ли лестница в момент, когда работы еще только ведутся или когда конструкция пола завершена и нежелательно ее нарушать. В первом случае стойка фиксируется к конструкции перекрытия, во втором – к поверхности пола.

Наиболее простой и надежной является конструкция пяты, которая имеет вид крестовины и заглублена в пол (рис. 40).

Благодаря такой конструкции узел будет воспринимать изгибающие нагрузки и, имея длинные опоры, не позволит выдергивающим силам опрокинуть лестницу. Важно и то, что не возникает проблем с закреплением его на перекрытии любого типа:

• к железобетонным плитам перекрытия узел пристреливается дюбелями;

• при монолитном бетонном перекрытии его можно встроить непосредственно на этапе изготовления данной конструкции;

• при деревянных перекрытиях консоли узла помогут распределить вес лестницы между несколькими балками. Для изготовления крестовины используются швеллер или уголки. Длина консолей должна составить, как минимум, половину радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Кроме того, узел опирания допустимо выполнить в виде круглого или прямоугольного стального листа.

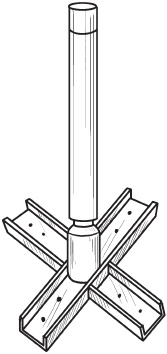

Рис. 40. Обсадная труба с пятой-крестовиной

Опорный узел надо установить строго вертикально и точно в центр проема, который можно определить с помощью отвеса, опустив его из центра проема верхнего этажа. Есть два способа, реализация которых позволит проконтролировать перпендикулярность опорного узла к полу.

Предполагается, что узел выполнен грамотно и опорная труба установлена перпендикулярно к крестовине. Если это так, то достаточно положить на верхнюю грань опорной трубы строительный уровень, чтобы проверить ее горизонтальность.

Другой способ предполагает проверку вертикальности обсадной трубы. Для этого надо вставить ее в опорный узел и установить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она погрузится в опорный узел. На верхнем конце обсадной трубы следует предусмотреть резьбу, куда после монтажа лестницы будет накручена муфта, необходимая для того, чтобы обжать ступени. Это сообщит им статическую устойчивость.

Начало резьбы должно находиться примерно под нижней плоскостью лестничной площадки, а конец – выше верхней плоскости примерно на 10–15 витков. Если все расчеты выполнены правильно и высота трубы соответствует им, то после нарезания резьбы на ее верху подготовку центральной стойки можно признать завершенной.

Если вы владеете сваркой, то резьбу можно не нарезать, а приварить. При этом необходимо учесть несколько моментов:

• купите сгон (это кусок трубы с готовой резьбой);
