• если нет такого количества струбцин, используйте вместо них деревянные бруски, расклинивая их между поручнем и обсадной трубой;

• нежелательно делать поручень широким и высоким – его проще изогнуть при ширине 50 мм и высоте 30 мм.

Установку поручня начните с верхней балясины, притянув его двумя шурупами. Потом переходите к следующим стойкам, и так, пока не прикрутите весь поручень.

После этого обработайте его наждачной шкуркой и отделайте точно так же, как и остальные деревянные детали лестницы.

В заключение установите балюстраду (рис. 43), оформите ее поручнем и прикрепите его к верху обжимной трубы, что станет добавочным крепежным узлом лестницы.

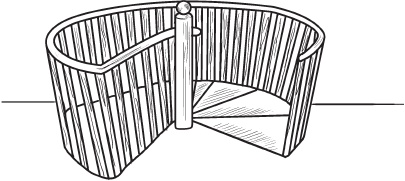

Рис. 43. Один из вариантов оформления лестничного проема балюстрадой

Если нет возможности изготовить гнутые детали для винтовой лестницы, следует изменить форму проема, сделав его прямоугольным. Тогда и поручень будет иметь вид прямоугольных сегментов, опиленных под определенным углом. Только в этом случае и края ступеней надо не закруглять, а выполнять по хордам.

Завершая разговор о винтовой лестнице, предлагаем ознакомиться с табл. 6, которая поможет в выборе ее параметров.

Интересной представляется конструкция лестницы на больцах (рис. 44), ступени которой прикрепляются к навесным балясинам. При этом создается такое впечатление, будто лестница просто висит на поручнях.

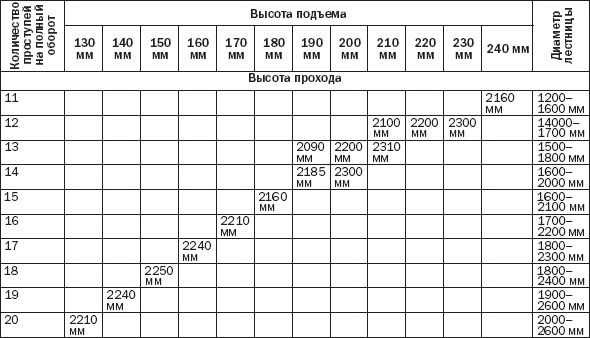

Таблица 6

СООТНОШЕНИЕ ПАРАМЕТРОВ ВИНТОВОЙ ЛЕСТНИЦЫ

Рис. 44. Фрагмент лестницы на больцах: 1 – проступь; 2 – балясина; 3 – перила; 4 – анкерные болты

Поскольку лестница с таким способом крепления проступей не имеет подступенков, то вся конструкция выглядит очень изящно и легко. Отличительными особенностями и достоинствами лестниц на больцах являются:

• особая невидимая система крепежа проступей, т. е. лестница практически не имеет каркаса, его роль играют ступени и больцы;

• возможность ремонта и замены отдельной любой ступени, причем остальные абсолютно не затрагиваются.

Из недостатков назовем повышенную ширину проступей, поскольку при увеличенных до 70 мм носах стандартные 300 мм кажутся недостаточными.

Лестницы на больцах (другие названия – «консольные», «бескосоурные») не рекомендуется целиком делать из дерева, стойки ограждения должны быть металлическими.

Вариантов конструктивного решения лестниц немало, и выбор того или иного из них определяется желанием и вкусом застройщика, планировкой дома или квартиры, расположением внутренних стен. Перечислим некоторые виды консольных лестниц (рис. 45):

• с полным опиранием проступей на больцы;

• с опиранием одной из сторон на больцы, а другой – на косоур, тетиву либо стену;

• с первоначальным опиранием на косоур или тетиву и последующим устройством бескосоурного марша и др.

Наиболее распространен вариант, при котором проступи с одной стороны прикрепляются больцами к поручню ограждения, а с другой опорой служат косоур или тетива, зафиксированные к стене. Непосредственно к стене крепить деревянные детали лестницы не следует, так как возникнет необходимость обрабатывать их водоотталкивающими составами, чтобы предотвратить увлажнение и загнивание древесины. Не рекомендуется и монтировать проступи в стену, превращая их в единую конструкцию. Это означает, что на стены будет распространяться звуковая волна, возникающая при подъеме по лестнице или спуске с нее, т. е. весь дом будет слышать, что по ней кто-то идет. Поэтому опирание на стену осуществляется через крепеж (анкерные болты), также называемый больцами.

В качестве примера рассмотрим строительство лестницы на больцах с одной стороны и с тетивой – с другой. Алгоритм сооружения лестницы состоит в следующем.

1. Начните работу с изготовления тетивы. Чтобы определить ее размеры, используйте графический способ, начертив разрезы лестницы (рис. 46) и соединив точки «А», «Б», «В», «Г», «Д», «Е».

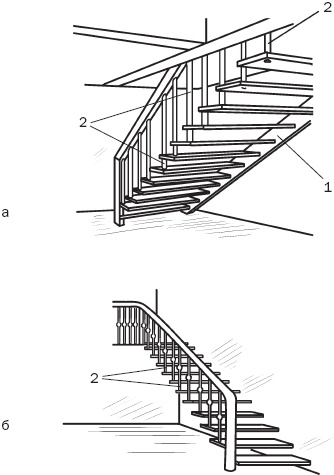

Рис. 45. Конструктивные варианты лестницы на больцах: а – с опиранием на больцы и тетиву; б – без пристенной тетивы; 1 – тетива; 2 – больцы

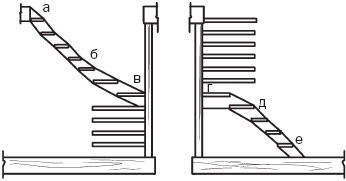

Рис. 46. Определение размеров тетивы

2. Проведите линию, параллельную первой. Представленный способ используется в том случае, если предполагается расположить тетиву заподлицо к проступям. Если требуется, чтобы она выступала над ними, то достаточно увеличить ее ширину.

Измерьте тетиву и переведите результаты в реальный масштаб.

Приготовьте шаблон (описан выше) тетивы и разметьте ступени. При этом учтите, что в данной конструкции не исключены боковое смещение проступей (это главное отличие данной лестницы от конструкции на двух тетивах) и, как следствие, выпадение проступей из пазов. Понятно, что ступени необходимо жестко зафиксировать в тетиве.

Соберите и прикрепите тетивы.

Установите опорные стойки (балясины), что следует сделать максимально надежно, поскольку именно на них будет приходиться нагрузка от половины веса самой лестницы и людей, передвигающихся по ней. Как правило, к деревянным балкам перекрытия опорные балясины прикрепляются металлическими кронштейнами. Если перекрытия бетонные, то в качестве крепежных элементов используются заранее забетонированные закладные (анкерные) болты либо кронштейны, под которые просверливаются отверстия.

Смонтируйте поручень и больцы в виде металлических стержней с резьбой на концах. Действуйте так: между стойками проложите поручень, который и станет опорой для больцев, а к последним прикрепите проступи. Поручень должен быть надежным, поскольку на него ляжет нагрузка от второй половины лестницы. Поэтому материалом для него служат металл (потом его можно отделать деревом) или клееная древесина; поперечное сечение во втором случае подбирается в соответствии с расчетом несущей способности и на прогиб. Фиксация проступей к больцам осуществляется разными способами, но в основе их лежит один принцип: передний край верхней проступи опирается на задний край нижней проступи через гильзу (втулку), надетую на больц (рис. 47).
