Не менее важно правильно подобрать крепеж. Традиционно применяются гвозди, но такое соединение постепенно ослабевает, конструкция расшатывается и начинает скрипеть. Опытные мастера используют шурупы и клей. При этом проступи и подступенки прикручиваются шурупами впотай, врубкой либо посредством рейки треугольной формы. Крепление усиливают накладные планки и стальные уголки (рис. 29).

Как надежное зарекомендовало себя соединение деревянными нагелями. Но при этом надо учитывать, что для сплачивания деталей, выполненных из древесины мягких пород, следует взять нагель из древесины твердых пород, и наоборот. При нарушении этого правила деталь раскалывается.

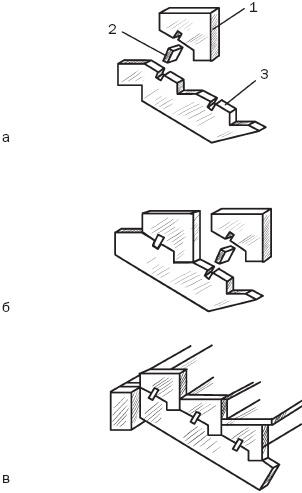

Рис. 28. Один из вариантов конструкции лестницы на косоурах: а – детали; 1 – кобылка; 2 – шкант; 3 – косоур; б – монтаж; в – готовый вид

Количество косоуров можно не только увеличивать, но и уменьшать. В частности, встречаются лестницы с центральным косоуром (рис. 30), который становится единственной опорой конструкции и выполняется из бруса сечением 340 × 200 мм.

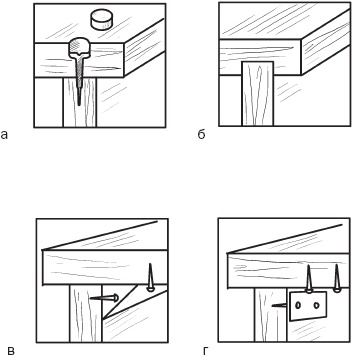

Рис. 29. Способы соединения ступеней на косоурных лестницах: а – шурупами; б – врубкой; в – деревянной рейкой; г – стальным уголком

Представленная на рис. 30 лестница, будучи достаточно крутой, может использоваться в качестве вспомогательной, например для подъема на чердак. Изготовление деталей конструкции не отличается от описанной выше, добавим только, что треугольные фрагменты (340 мм в самом широком месте), выполняются по шаблону, что дает возможность выдержать параллельность площадок, предназначенных для установки ступеней (600 × 250 × 50 мм) с высотой подъема 150 мм.

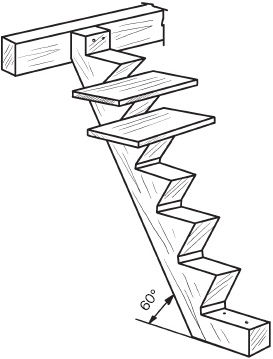

Рис. 30. Один из вариантов лестницы с центральным косоуром

Нижний конец косоура фиксируется к полу, а верхний – к площадочной балке (без запила). В качестве крепежа используются саморасклинивающиеся дюбеля и болты с шайбами, закрученными впотай.

Несколько сложнее проектируются и сооружаются винтовые лестницы, которые представлены 4 типами (рис. 31), различающимися способом опирания ступеней.

Винтовая лестница в пределах этажа может иметь угол поворота 270–360º. Проект лестницы с полным оборотом связан с определенными трудностями, вызванными тем, что начало и конец движения по вертикали совпадают. По этой причине не в каждом помещении можно расположить лестницу такой конструкции.

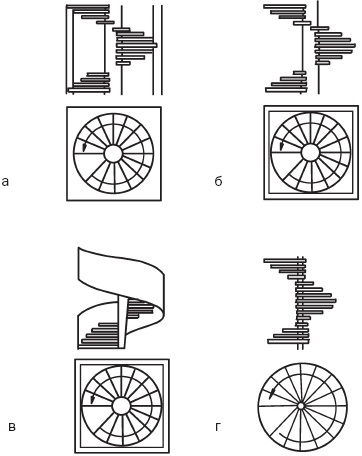

Рис. 31. Разновидности винтовых лестниц в готовом виде и на плане: а – с опорой широким концом на стены, а узким на центральную стойку; б – с консольным креплением ступеней к центральной стойке; в – с опорой на спиралеобразные тетивы и ограждение; г – с консольным креплением ступеней к обсадной трубе

В низких помещениях сооружение винтовой лестницы тоже проблематично, поскольку требующегося вертикального размера (1900–2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки может не оказаться.

Выше мы говорили, что лестницы бывают правыми и левыми. Это относится и к винтовым. Но, как правило, предпочтение отдается первым, поскольку, как подтверждают исследования, 70% людей первой ставят на ступень правую ногу как при подъеме, так и при спуске. В связи с этим винтовые лестницы закручиваются против часовой стрелки.

Ступени винтовой лестницы являются забежными и отличаются клиновидной формой, т. е. один конец ступени узкий, другой – широкий. Согласно строительным нормам первый не должен быть менее 100 мм, второй – более 400 мм (на практике широкая часть забежной ступени обычно составляет 410–500 мм).

Немаловажное значение, в винтовых лестницах особенно, имеет ширина проступи по оси ходовой полосы, поскольку в представляемых конструкциях она отлична от средней линии марша и проходит ближе к широкой (внешней) стороне ступеней – на расстоянии двух третей от центральной оси.

Винтовая лестница может играть роль основной или вспомогательной. В первом случае проступь должна иметь длину не менее 900 мм, а диаметр проема в перекрытии должен быть равен не менее 2000 мм. Такие габариты лестницы объясняются тем, что в проем необходимо поместить как собственно лестницу, так и ограждение с поручнем. Уменьшить диаметр проема можно, только сократив расстояние между поручнем и кромкой проема и сделав его менее 100 мм. Но это создаст трудности при эксплуатации лестницы, поскольку рука, опирающаяся на поручень, будет постоянно подвергаться риску случайного травмирования.

Более того, в действительности длина ступеней, удобных для хождения, окажется меньше, чем одна вторая диаметра, заложенного в плане. Если представить, что проектируется лестница диаметром 2000 мм, то, разделив эту величину на 2, мы ожидаем получить ступень длиной 1000 мм. Но следует учесть, что некоторую часть проступи отнимут с одной стороны центральная опора, с другой – ограждение (стойки перил). Поэтому реальная длина проступи составит 800–900 мм. Но конструкция винтовой лестницы такова, что все ступени забежные и монтируются веерообразно, т. е. проступи, приближенные к стойке, нависнут одна над другой и превратят еще примерно 30% проступи в мертвую зону. Таким образом, активно могут задействоваться приблизительно 500–600 мм проступи. По такой лестнице не то что мебель не удастся пронести – на ней два человека едва разминутся.

Если пространство помещения позволяет, то можно увеличить диаметр лестницы до 3000 мм, и это максимум возможного, поскольку в проем 3000 × 3000 мм легко войдет более удобная маршевая лестница.

Во втором случае (как правило, речь идет о лестнице, не используемой часто, например ведущей на чердак или в подвал) диаметр проема допускается довести до 1400 мм, а длину проступи – до 550– 600 мм.

Есть несколько моментов, которые должны быть продуманы еще до начала проектирования лестницы:
